会展中心地下商场CAD施工图纸

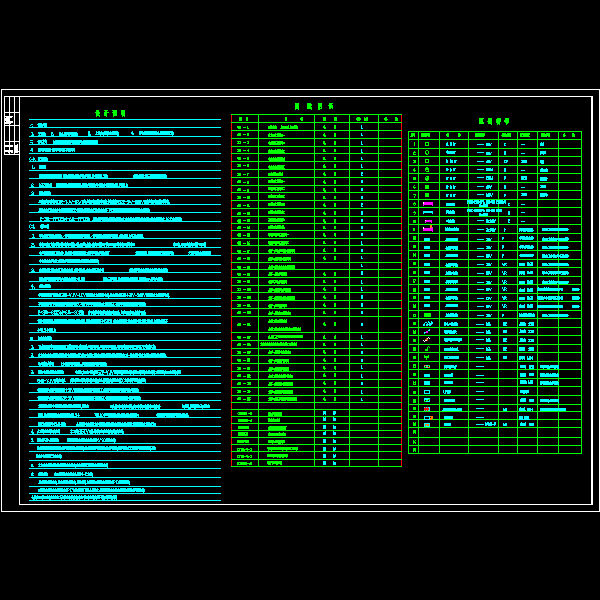

会展中心地下商场全套图纸设计说明

一. 设计内容:

1. 变电所;

2. 电力. 设计;

3. 设计;

4. 弱电部分应甲方要求另行委托设计

二. 供电方式:

由低压配电室放射式及树干式向用电设备供电.

三. 照明系统设计包括正常照明.事故照明:

(一). 正常照明:

1. 照明箱:

照明箱选用铁制非标箱,管井内明装;管井外墙内暗装,中心距地1.5米;箱体高度大于1200时落地安装;

2. 灯具.开关.插座型号及安装方式见图例表.荧光灯带补偿;补偿后功率因数达到0.90以上;

3. 线路及敷设:

照明系统干线选用GZR-YJV-1KV隔氧层高阻燃型铜芯电缆,分支线选用GZR-BV-500V隔氧层高阻燃型铜芯导线,照明系统干线在管井内明敷设及穿SC钢管保护沿地暗敷设;分支线穿FPC阻燃塑料管沿现浇楼板及墙内暗敷设;2~3根--FPC15;4~6根--FPC20;穿管保护的线路超过规程规定时,应在适当位置加装中间盒;导线须明敷时,穿SC钢管保护;

......

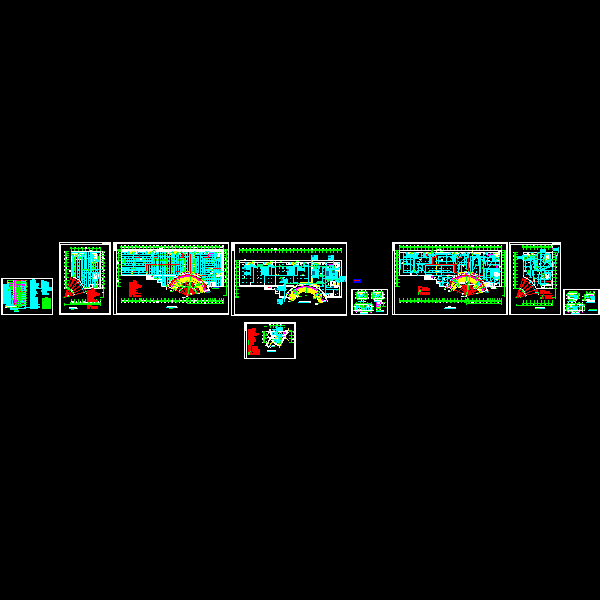

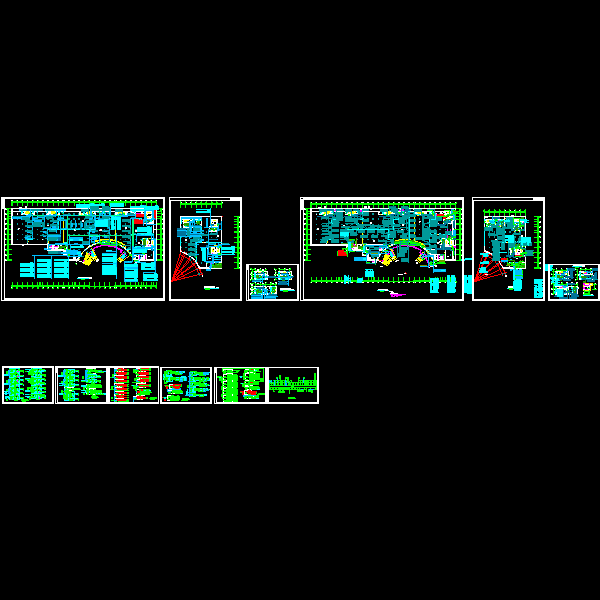

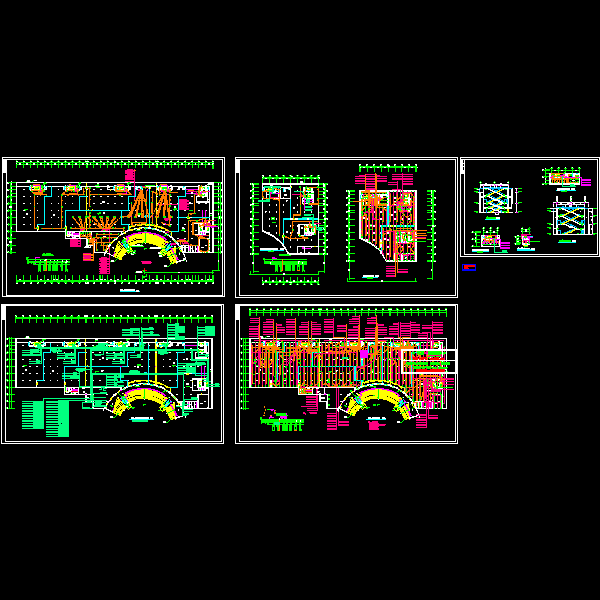

图纸展示

地下一层电力配电干线平面图

地下二层机房电力干线平面图

地下一层电力平面图

地下一层事故

地下一层照明配电干线平面图

地下一层照明平面图

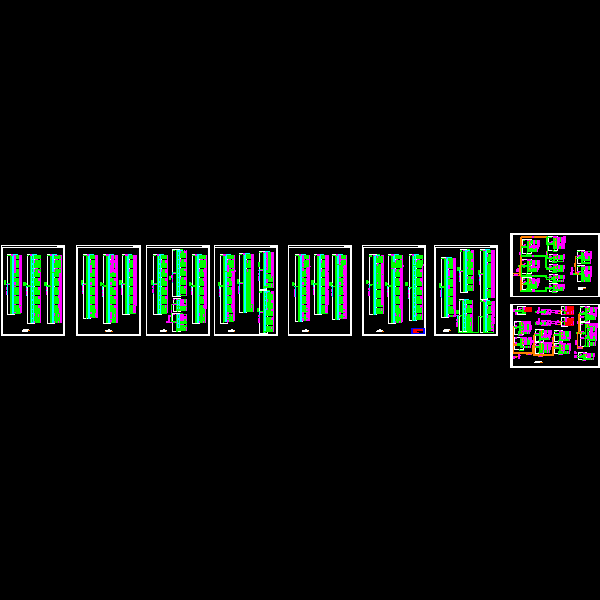

电力配电系统图

电力配电系统图2

电力配电系统图3

电气平面图

火灾自动报警及消防联动系统图

货梯厅消防平面图

事故照明配电系统图

照明配电系统图

照明配电系统图2
