湖南某二十九层高楼幕墙施工图
该资料为：湖南某二十九层高楼幕墙施工图
抗震烈度：该项目为抗震设防烈度为7度，地震影响系数取为0.08，层间弹性角变位值取为1/200
风荷载：基本风压为50年一遇，Wo=0.35KN/平方米
该项目的设计范围为：明框玻璃幕墙、隐框玻璃幕墙、干挂花岗岩幕墙、竖向条形铝板幕墙、格栅、铝合金地弹簧门、铝合金百叶、玻璃雨蓬等。
该资料包含：

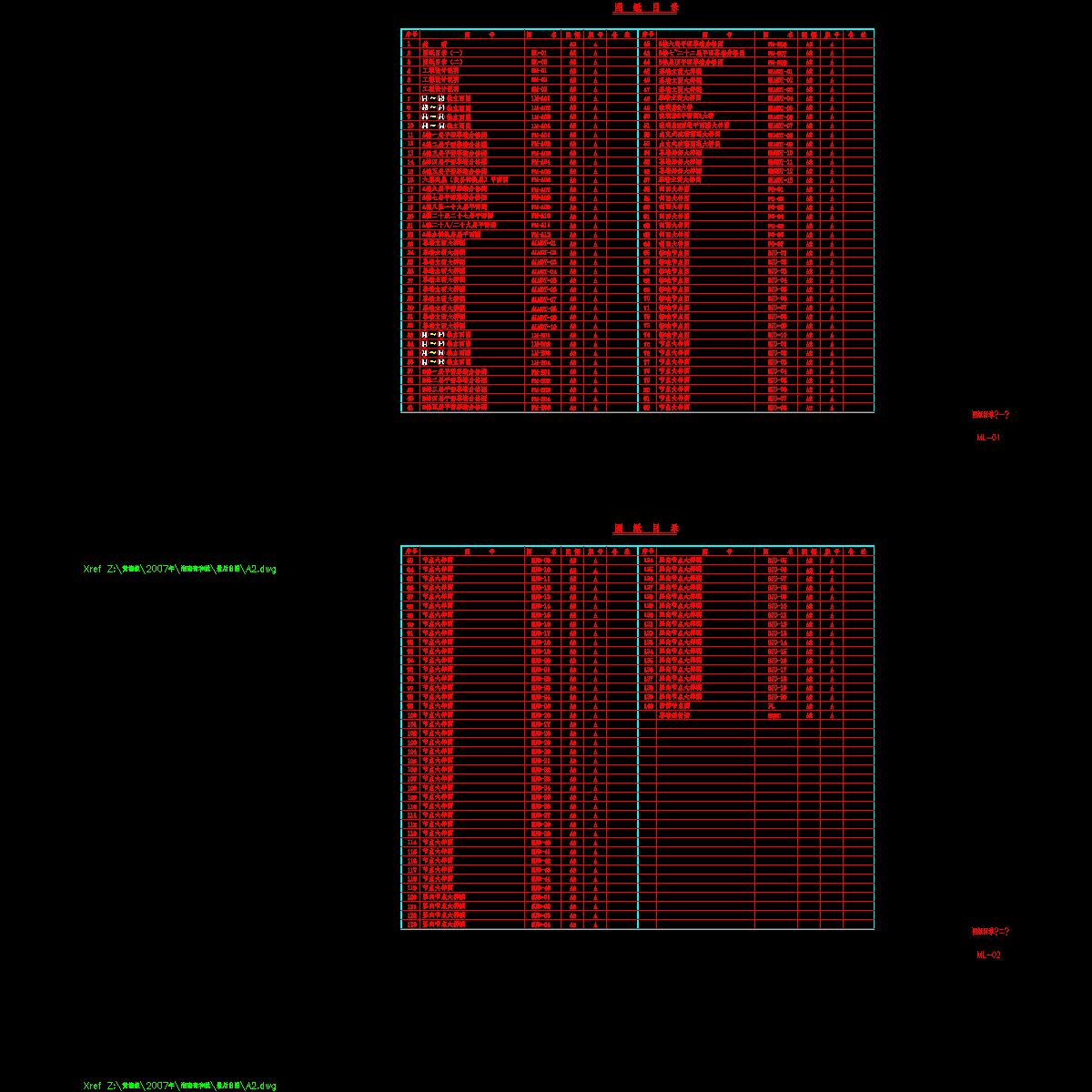

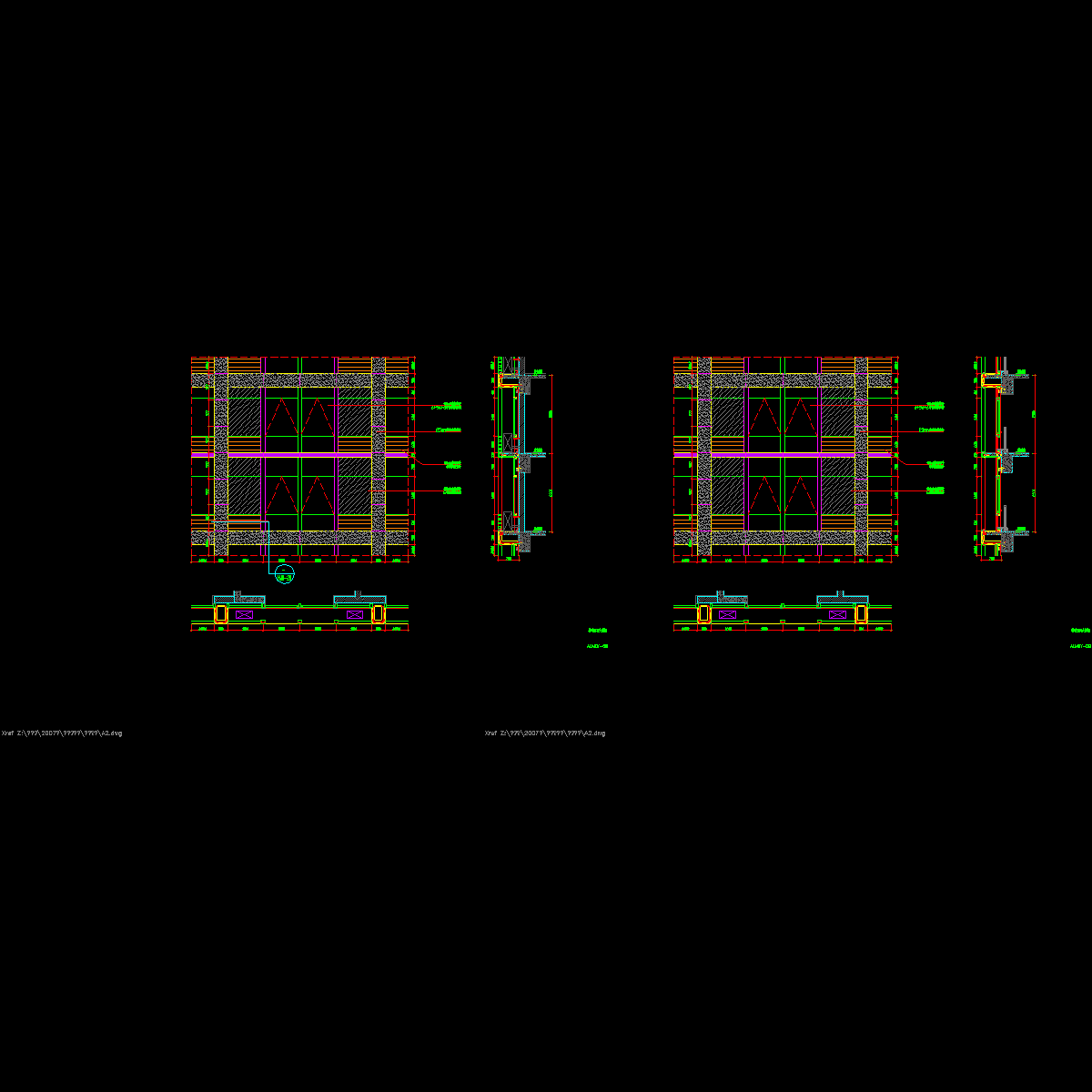

工程设计说明、立面图、平面幕墙分格图、夹层（设备转换层）平面图、主楼机房层平面图、幕墙立面大样图、平面幕墙分格图、屋顶平面幕墙分格图、玻璃房大样、玻璃房雨蓬平面图大样图、点支式玻璃雨蓬大样图、幕墙局部大样图、剖面大样图、标准节点图、节点大样图、竖向节点大样图、防雷节点图、幕墙型材图共138张图纸。
