小区室外给水平面图纸.

资料简介
赚取积分

设计说明：无
功能：住宅区
设计内容：给水系统
参考图纸：10张以下

附件详情

本该资料包含给水管道平面图与水表集装箱平、剖面图，该项目主要包括小区室外给水及消防栓布置。
该项目住宅户表安装形式为：一户一表，水表出户，室外设置地下式水表集装箱，集装箱安装形式见详图，每座集装箱中水表数量根据现场确定；
该项目管道管径大于DN100采用球墨铸铁管管材，胶圈接口形式；管径小于D63（包括D63）采用PPR管道，接口熔接；小区内供水主管道埋设在小区主道路西侧，管中心距离道边1.5米，楼房后给水管道中心距离单体建筑外墙2米；

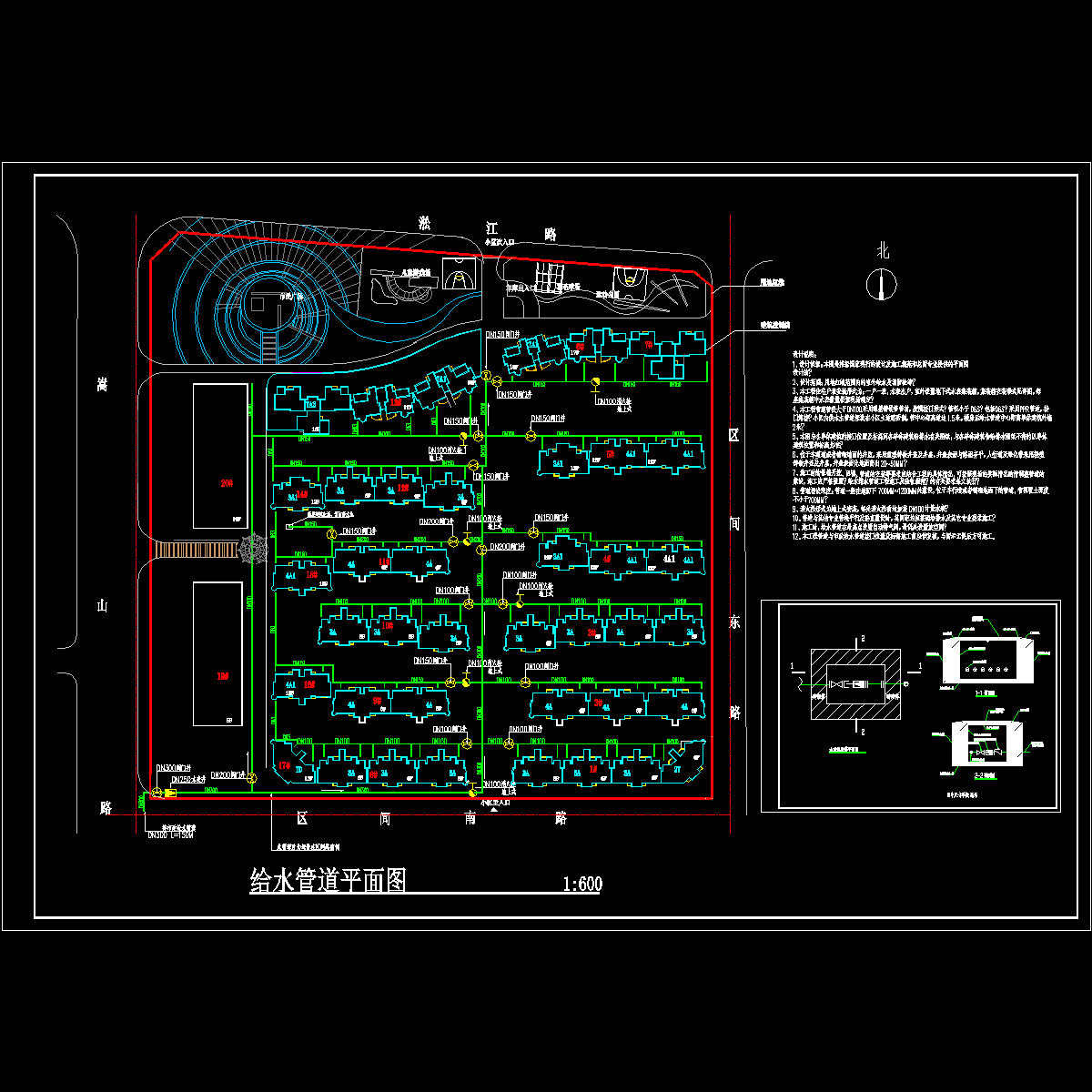

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源
