11层兰埔花园小区给水管网平面CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度:多层建筑
  • 地上层数:11层
  • 图纸设计深度:施工图
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统
  • 供水方式:市政供水
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):15

本方案为珠海兰埔花园小区给水管网平面图
一、说明
1.设计依据:小区总平面图、室外给水设计规范等。
2.小区生活给水系统只设常压系统供一~六层的生活给水,常压系统压由市政给水管网提供;七~十一层生活给水,由各单体的生活给水泵提供。
3.小区室外消火栓用水、多层建筑室内消火栓用水由常压生活给水管提供,高层建筑室内消火栓用水及各单体的自动喷水灭火用水由各单体的消防水泵提供。
4.小区室外消火栓给水设计流量:15L/S,小区室内消火栓给水设计流量:15L/S
5.给水管采用球墨给水铸铁管,橡胶圈承插接口;
6.生活给水管管顶覆土厚度不小于0.70m
7.室外消火栓沿消防车道布置,两具消火栓距离不大于120m。
8.位于道路上的阀井、水表井采用重型检查井盖,其余采用轻型井盖。
9.阀井、水表井均采用砖砌体,内外抹面。
10.所有阀门均采用明杆、楔式钢闸阀,压力等级2.5MPa。
11.阀井节点详见国标图集S143/17-8。
12.阀井2(FJ2)、阀井13(FJ13)及所有水表井各安装压力表1块。
二、图纸展示

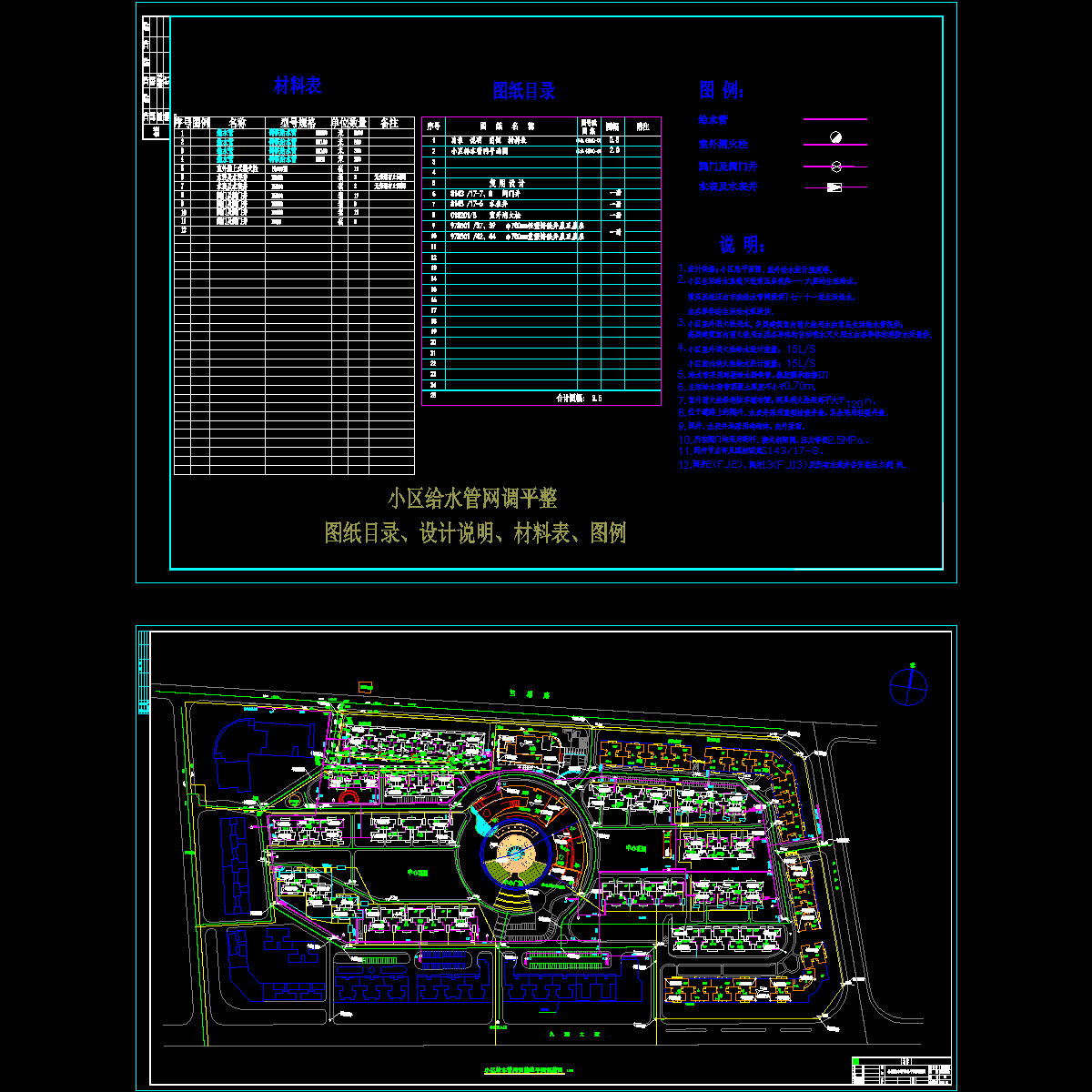

给水管网调整总平面调整图

给水管网调整总平面调整图局部图
给水管网调整总平面调整图局部图
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 11层兰埔花园小区给水管网平面CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
