2015年设计轨道交通工程屏蔽门CAD施工图纸通用图纸31张.dwg

资料简介
赚取积分

附件详情

屏蔽门平面布置图 (正线）
屏蔽门平面布置图(站线有柱）
屏蔽门平面布置图(站线）
屏蔽门立面布置图(正线）
屏蔽门立面布置图(站线有柱）
屏蔽门立面布置图(站线）

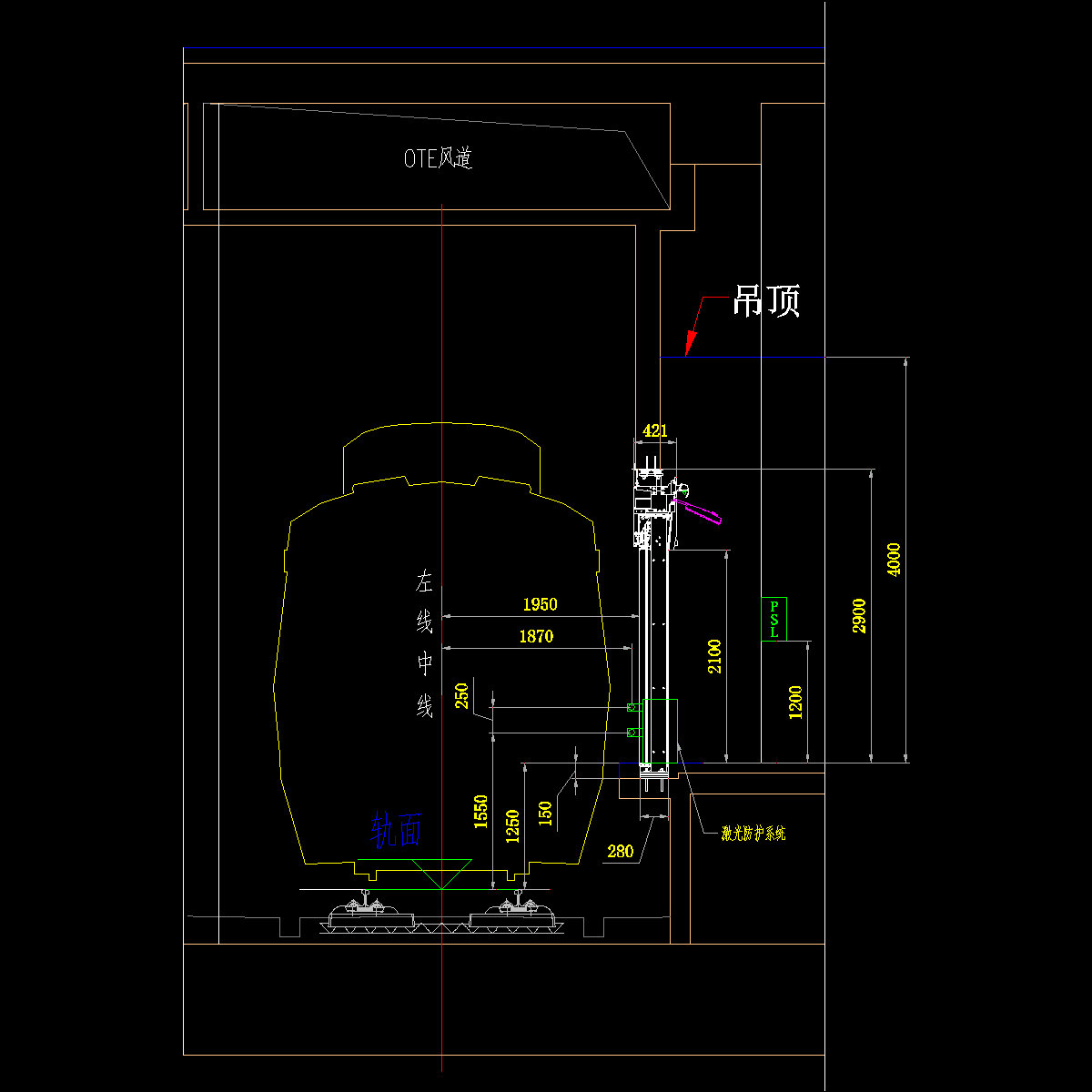

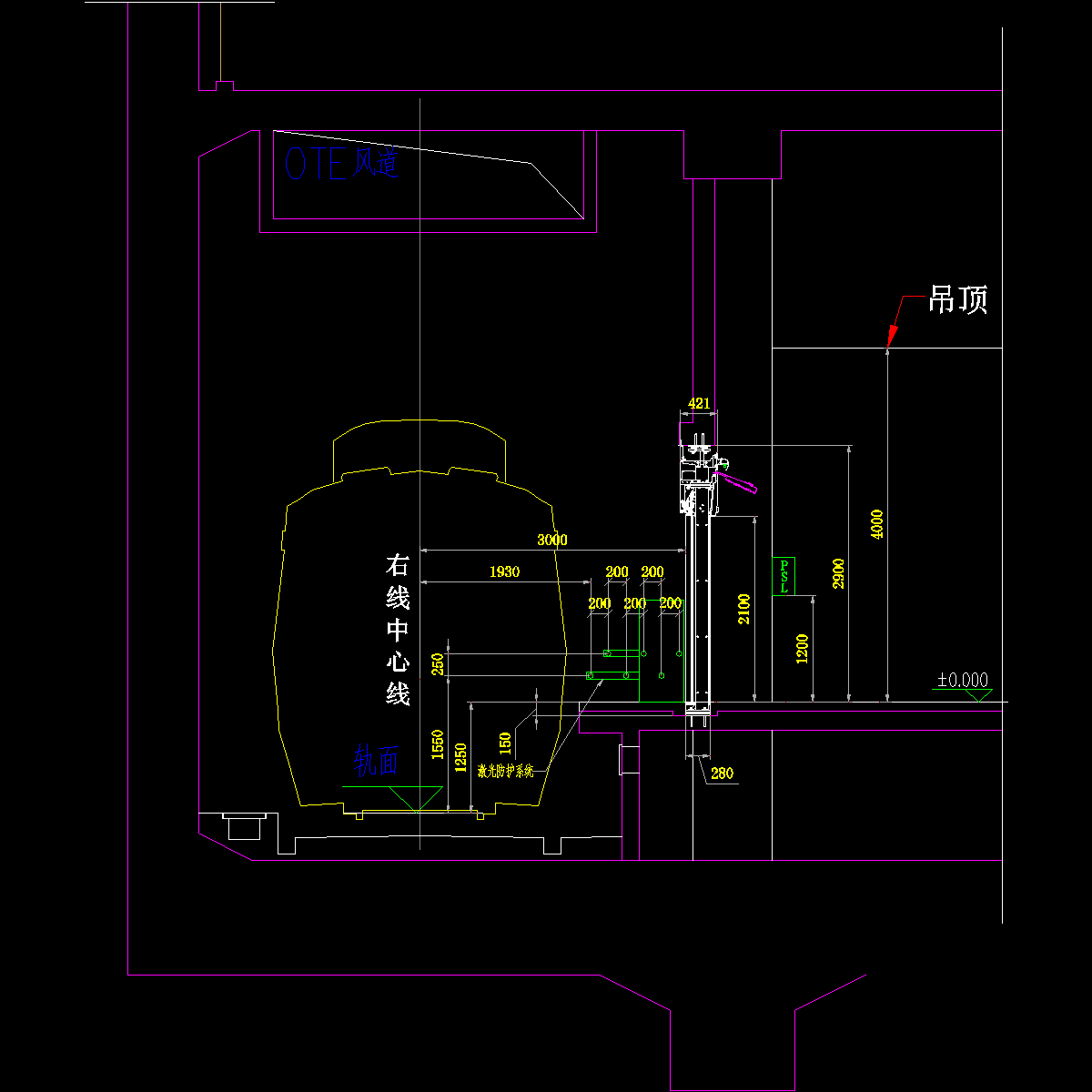

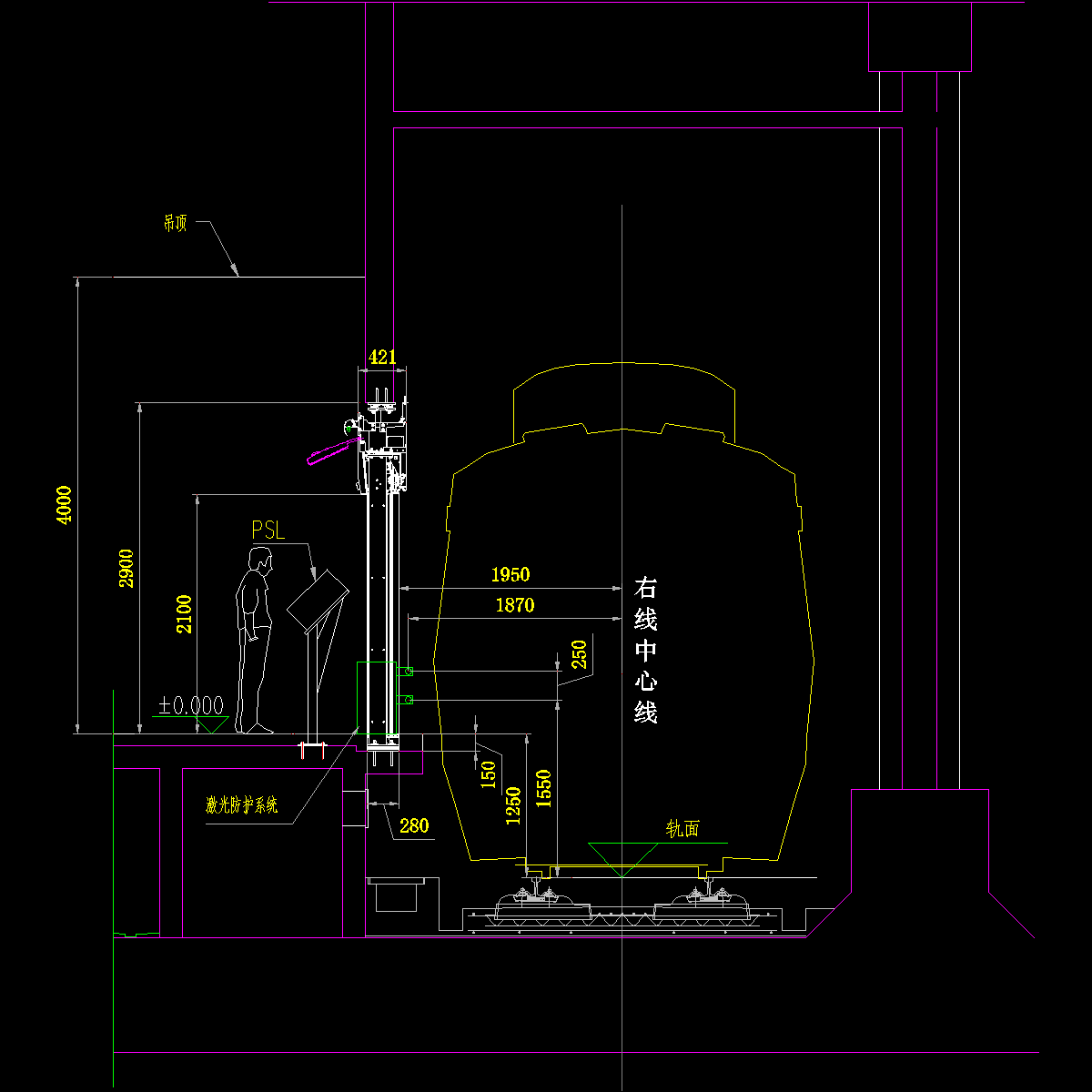

屏蔽门立面剖面图(正线）
屏蔽门立面剖面图(站线有柱）
屏蔽门立面剖面图(站线）

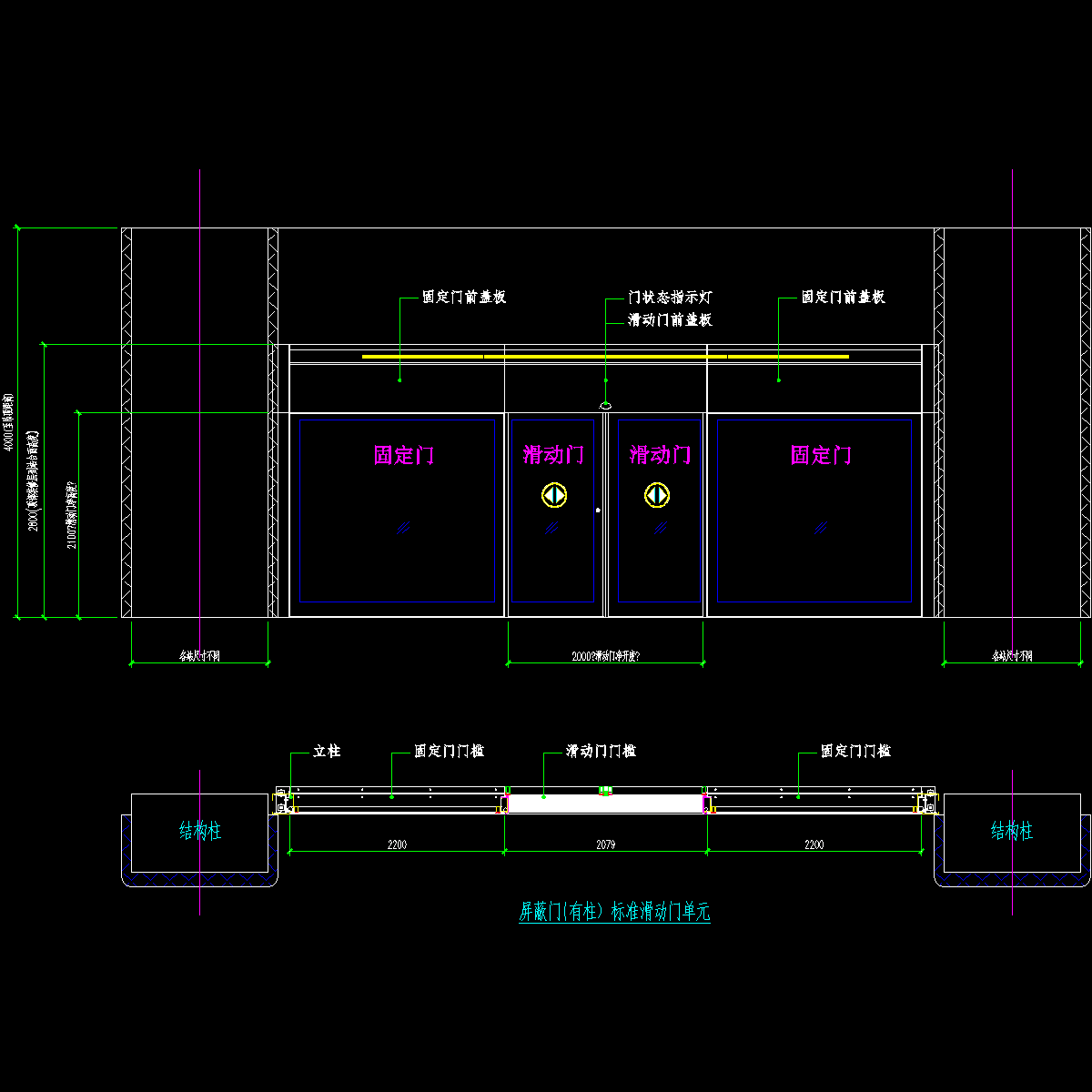

屏蔽门（有柱）标准滑动门单元
屏蔽门（有柱）标准应急门单元
屏蔽门（无柱）标准滑动门单元
屏蔽门（无柱）标准应急门单元
屏蔽门（有柱）端门单元布置图
屏蔽门（无柱）端门单元布置图
屏蔽门（有柱）标准单元与装修接口详图
屏蔽门（有柱）轨道侧密封图
屏蔽门PSL安装详图
屏蔽门电缆布置图
屏蔽门控制系统图
屏蔽门接地示意图
屏蔽门控制电源系统原理图
屏蔽门控制室配电原理图
屏蔽门驱动电源系统原理图（二）
屏蔽门（有柱）线管走线图横剖图
屏蔽门（有柱）轨道侧线管走线图

附件详情

轨道交通屏蔽门距离站台边缘1200mm安装；屏蔽门结构总高度2900mm,滑动门净高度2100mm；屏蔽门底部安装槽高度为150mm，屏蔽门顶部采用顶装安装方式，底部与顶部采用植筋螺栓与土建连接。滑动门的净开度2000mm，滑动门净高度2100mm；固定门原则上按照标准化尺寸设计，但由于各站台的土建情况不同，固定门尺寸应根据站台实际土建情况进行调整；应急门的净开度应不小于1100mm;轨道侧的密封施工在屏蔽门安装完成后进行；密封板与结构柱及倒挂梁之间采用膨胀螺栓固定，结构柱侧边密封板与屏蔽门之间打10mm宽密封胶；倒挂梁密封板与屏蔽门之间才用自攻螺钉或铆钉连接。屏蔽门与土建之间的缝隙应填充固定发泡海绵条，表面需打胶密封，打胶前应确保基材表面干净、干燥、无粉尘。屏蔽门与土建之间的间隙统一由装修专业收口。
……
共计31张，设计于2015年
