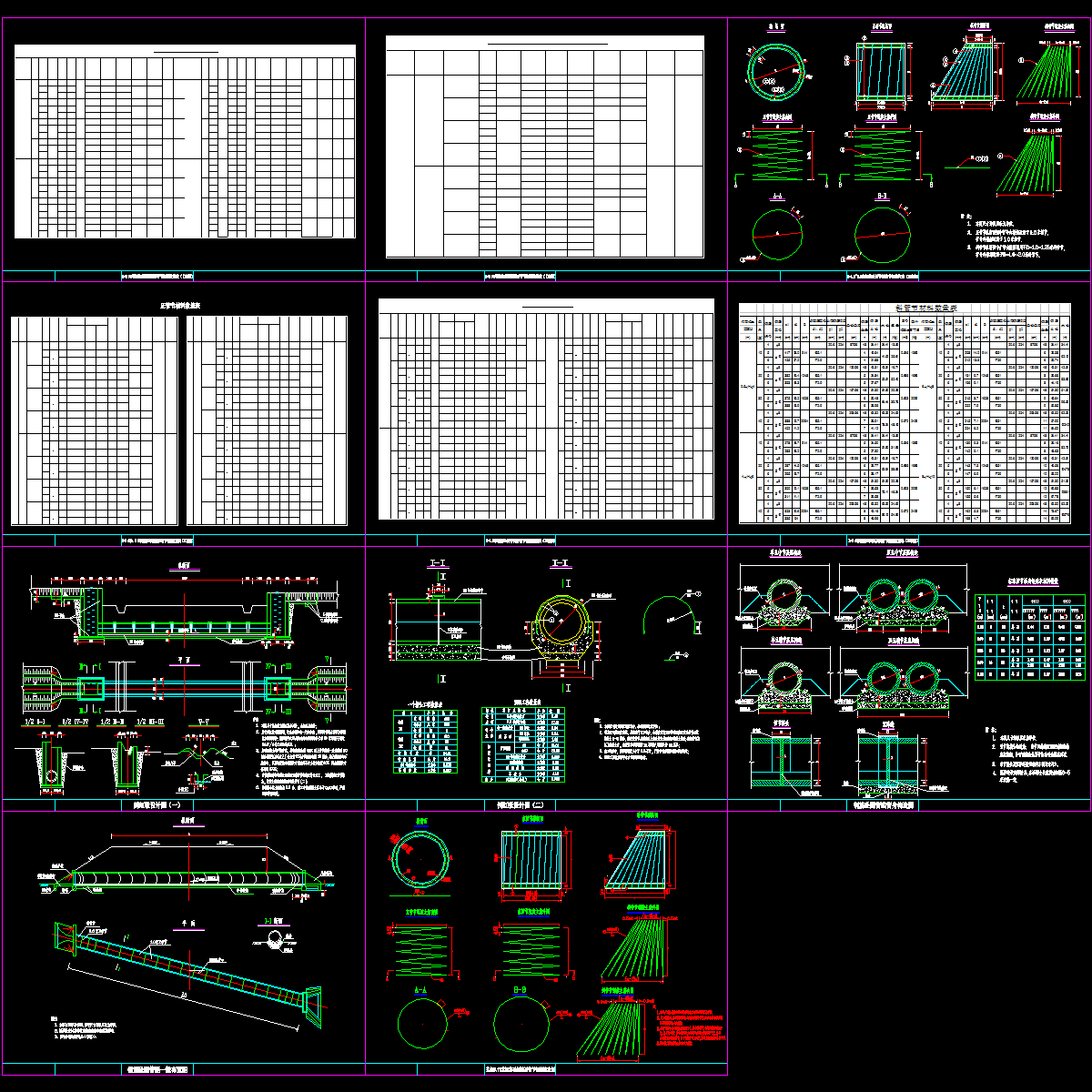

涵洞通用CAD设计图纸.dwg

（一）设计计算： 　　1、采用容许应力、极限应力两种方法分别对截面进行了应力与裂缝计算。 　　2、活载计算理论：按刚性管节计算即不考虑管节的变形，也不考虑涵洞顶土柱和周围填土间的摩擦力，采用角度分布法计算，半无限弹性体理论核算。 　　3、管节配筋按纯弯板断面分析，采用双向配筋管壁设置内外圈两层钢筋，并根据管径大小区别配用不同等级的钢筋，管节配筋由裂缝控制设计。 　　4、当填土厚≤6米时，考虑活载影响，但由于汽车-超20级、挂车-120两者荷载对管节产生的应力相差甚微，配筋无差异，故将二者合并。当填土厚>6米时，活载影响不计。
