混凝土台钢筋混凝土盖板涵洞通用图纸(18张).dwg

技术指标:    1、设计荷载:公路-Ⅰ级。    2、净宽:2.0、2.5、 3.0、 4.0米。    3、净高:2.0、2.5、 3.0、 3.5、4.0米。    4、暗涵填土厚度:净跨2.0、2.5米、3.0米为0.75~15米。净跨4.0米为0.75~10米。    5、设计参数:土壤内摩擦角35°。   ......   设计要点:    1、装配式钢筋混凝土盖板按两端简支板计算内力,不考虑涵台的水平压力。    2、计算暗涵盖板内力时,涵洞顶上活载引起的竖向土压力,按车轮着地面积的边缘向下作30°角分布计算。明涵盖板则按45°角分布计算。    3、计算涵台的内力时,分离式基础涵台作为上下端简支的竖梁,承受台后的水平压力;整体式基础涵台作为上端简支、下端固结的竖梁,承受台后的水平压力。    4、预制盖板按99厘米宽度绘制, 若需要变更盖板宽度时,可参照本图配筋根数,按实际板宽折算。   ...... 共18张CAD设计图。

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

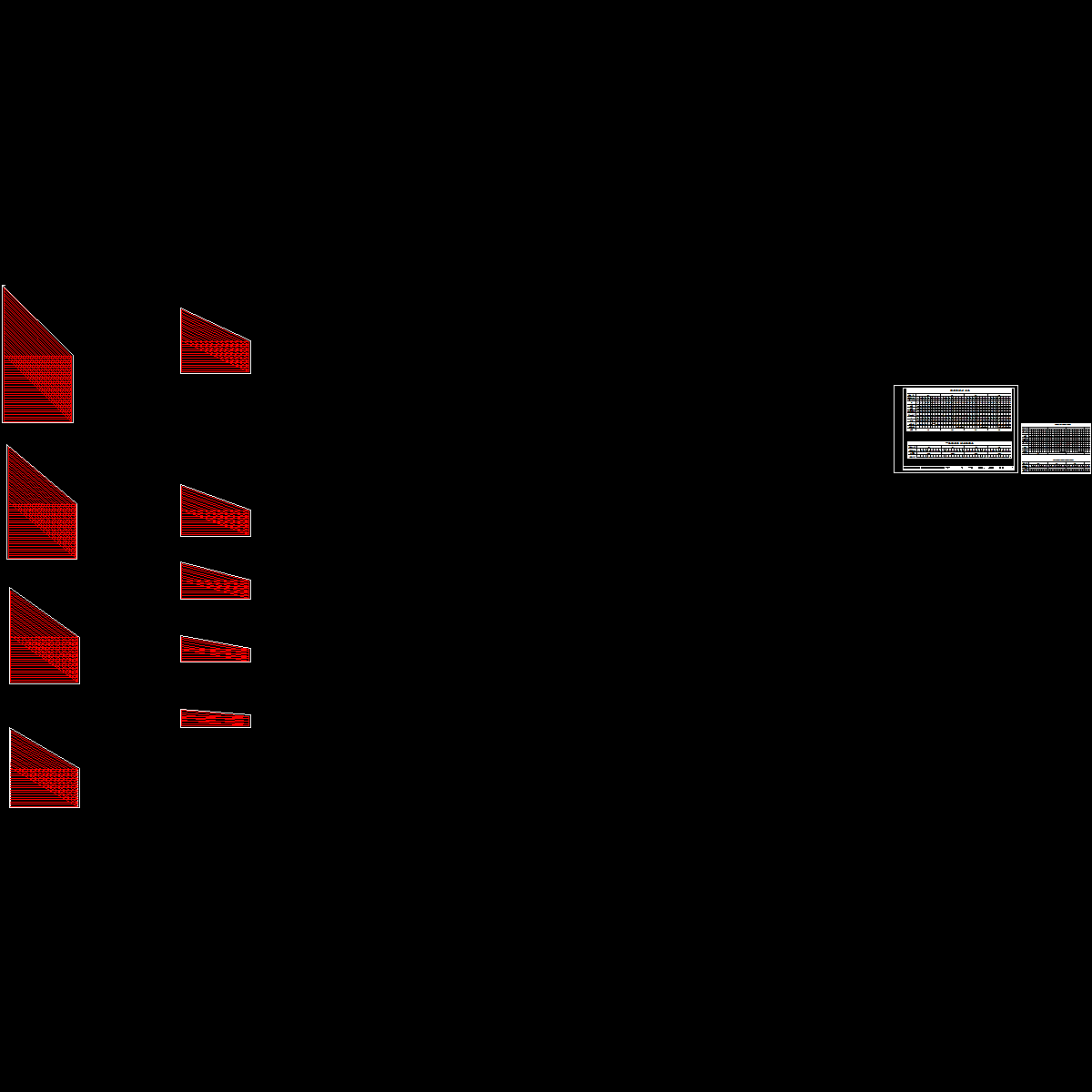

  • 斜交梯形盖板构造(1).dwg
    斜交梯形盖板构造(1).dwg
  • 斜交梯形盖板构造(2).dwg
    斜交梯形盖板构造(2).dwg
  • 明涵护栏构造图.dwg
    明涵护栏构造图.dwg
  • 明涵涵台搭板钢筋构造图.dwg
    明涵涵台搭板钢筋构造图.dwg
  • 涵台搭板工程数量表.dwg
    涵台搭板工程数量表.dwg
  • 盖板明涵涵顶防水砼铺装层构造图.dwg
    盖板明涵涵顶防水砼铺装层构造图.dwg
  • 盖板明涵盖板钢筋构造图(l0=2.0米).dwg
    盖板明涵盖板钢筋构造图(l0=2.0米).dwg
  • 盖板明涵盖板钢筋构造图(l0=2.5米).dwg
    盖板明涵盖板钢筋构造图(l0=2.5米).dwg
  • 盖板明涵盖板钢筋构造图(l0=3米).dwg
    盖板明涵盖板钢筋构造图(l0=3米).dwg
以上是部分截图,请下载附件后查看完整高清内容
