涵洞布置CAD大样图及通用CAD大样图8张

  • 位置:重庆
  • 编制时间:2013
  • 跨径大小和多跨总长:4m
  • 使用年限:永久性桥

附件详情

  • 涵洞布置图
  • 钢筋混凝土圆管涵管节钢筋构造图
  • 钢筋混凝土圆管涵一般构造图
  • 钢筋混凝土圆管涵边沟涵构造图
  • 整体式基换填大样图
  • 钢筋混凝土盖板涵台背回填计量范围图(每延米)
  • 盖板钢筋构造图
  • 钢筋混凝土盖板涵一般构造图

附件详情

设计依据:《公路桥涵施工技术规范》(JTG/T F50-2011)
跨径L0=1.0-3.0米,g=25厘米;跨径L0=4.0米,g=30厘米盖板涵洞身每隔4-6米设置一道沉降缝,缝内填以沥青麻絮或不透水材料。地基承载力不得低于0.2MPa,否则应进行换土或其它加固措施。涵洞轴线与路中线法向夹角为0度。跨径L0=1.5-2.0米,八字墙顶宽使用括号外数据;盖板涵跨径L0=2.5-4.0米,八字墙顶宽使用括号内数据。涵台及基础材料当a≥70cm采用C20片石混凝土,其它尺寸采用C20混凝土。圆管涵φ-0.75、φ-0.5,进口型式为跌水井,出口型式为一字墙。
钢筋为R235、HRB335,混凝土为C30、C20、C25、C15。
……共计8张,设计于2013年

钢筋混凝土圆管涵管节钢筋构造图

钢筋混凝土圆管涵洞口尺寸及洞身基础数量表

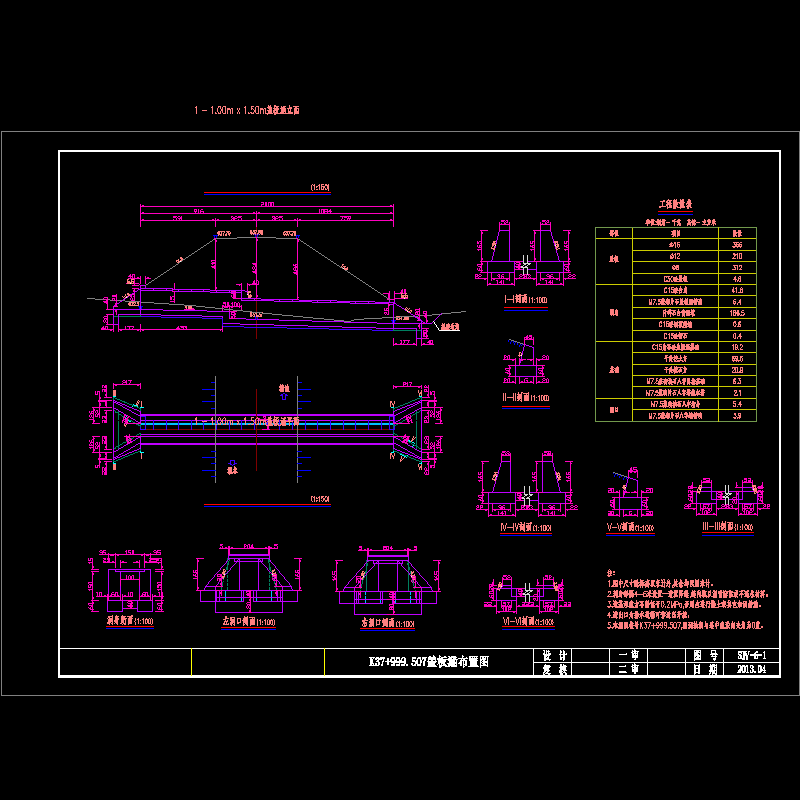

盖板涵布置图

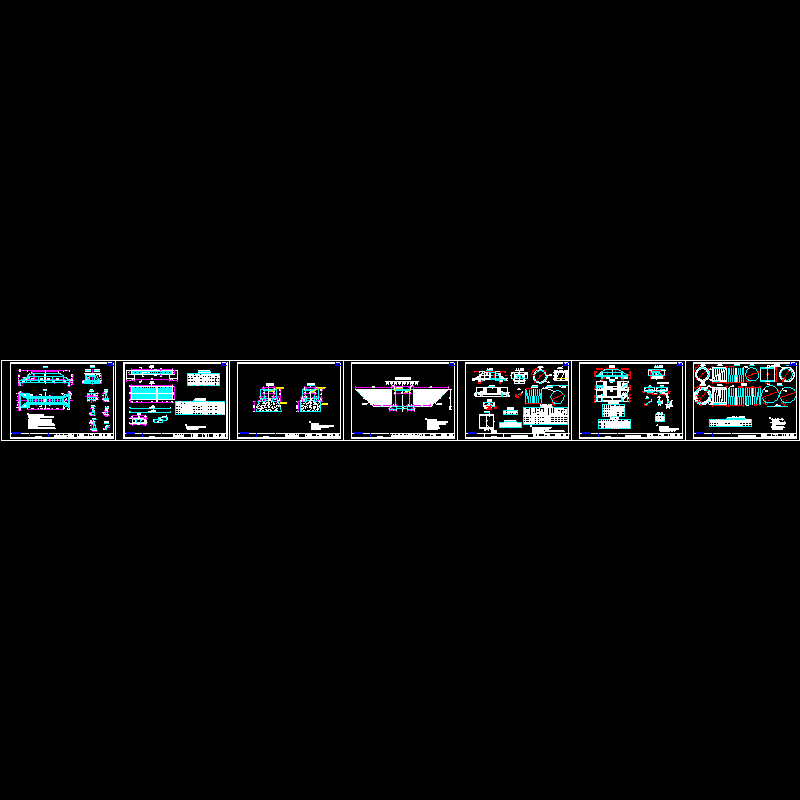

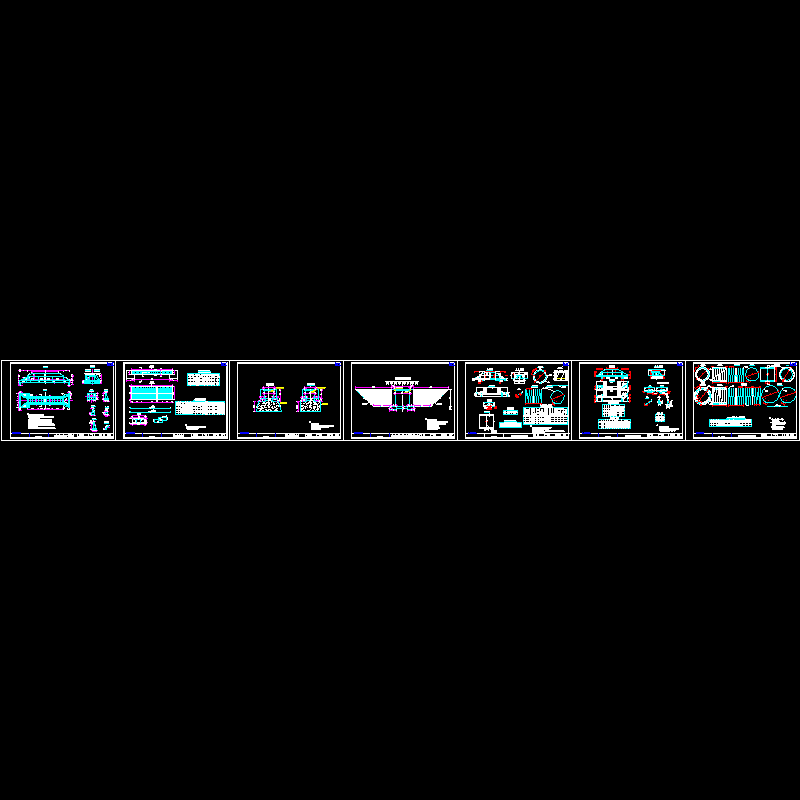

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
