门头大样详图纸2018

该附件是 门头大样详图2018(CAD) ,出图时间是,共图纸1张。
资料包含:住宅窗边空调格栅立面图、断面图、凸窗间及空调格栅立面图、屋面变形缝大样、外墙变形缝详图(有保温)、露台及外廊变形缝、露台_外廊变形缝与墙体交接处盖板示意图 、露台_外廊变形缝与墙体交接处防水层示意图 、平直楼面变形缝、预制砼盖板示意图、预制砼盖板配筋图及接缝处理......
图纸完整,各个细部构造、节点大样清晰,方便直接选用或者借鉴。

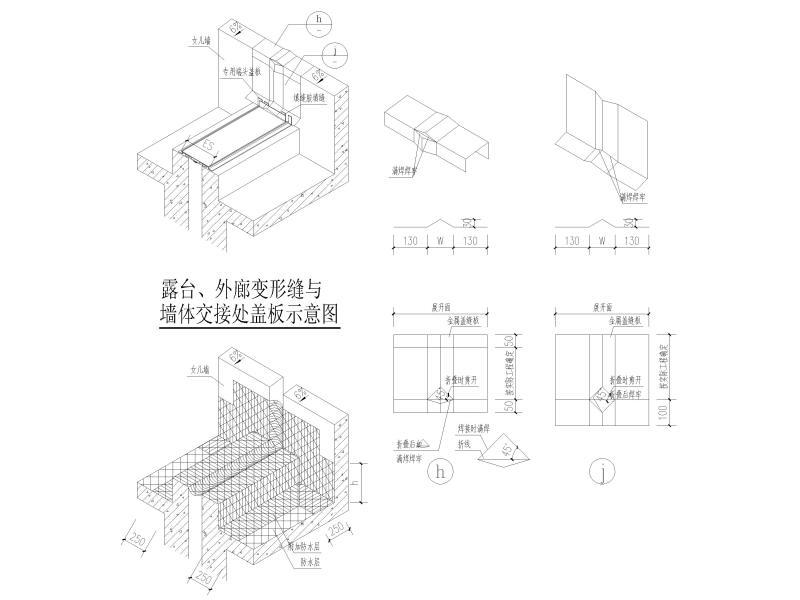

露台_外廊变形缝与墙体交接处盖板示意图
外墙变形缝(有保温)
住宅窗边空调格栅立面图

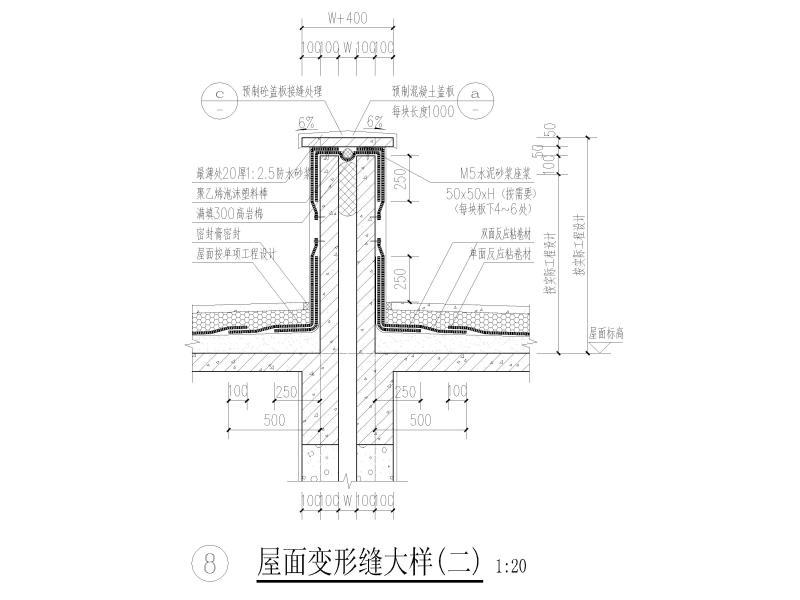

屋面变形缝大样

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 门头大样详图纸2018 - 1
    第 1 张图
  • 门头大样详图纸2018 - 2
    第 2 张图
  • 门头大样详图纸2018 - 3
    第 3 张图
  • 门头大样详图纸2018 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
