轻型钢结构自行车棚全套施工大样图2019

搜索更多资源
  • 建筑类别：交通建筑
  • 建筑高度类型：单层建筑
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢结构
  • 钢结构：轻钢结构
  • 基础形式 ：独立基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：7度抗震
  • 风压：0.55kN/平方米
  • 雪压：0.45kN/平方米
  • 参考图纸：17张
  • 设计年代：近代
该附件是 轻型钢结构自行车棚全套施工图2019 ，出图时间是。
建筑概述：建筑面积48平方米，高度2.8米，长度16米，宽6米。包含图纸类型3种：建筑、结构、电气。
附件内含：结构设计总说明、柱脚底板布置图、屋面结构布置图、屋面檩条布置图、钢架布置及大样图、基础详图、建筑设计说明、建筑平面图、建筑立面图、建筑剖面图、电气设计总说明、防雷接地平面图、电气平面及系统图......，cad格式，共计图纸17张。

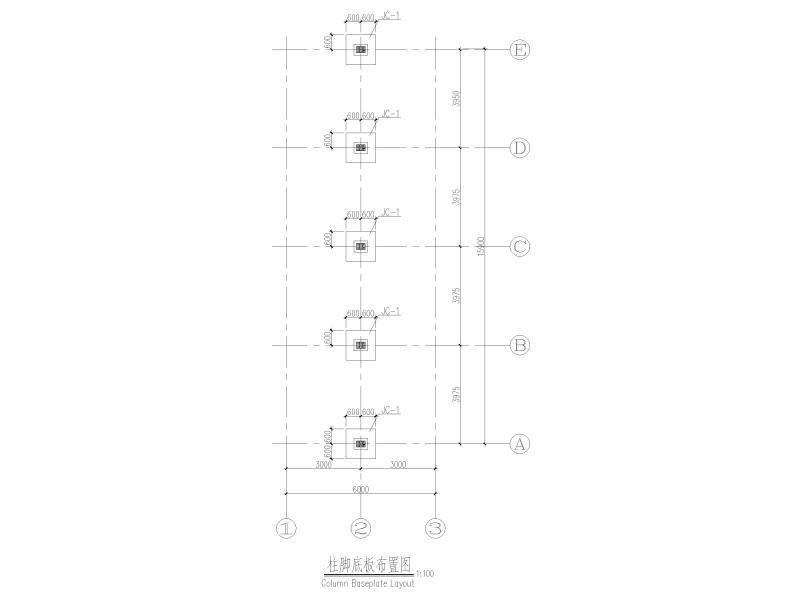

柱脚底板布置图

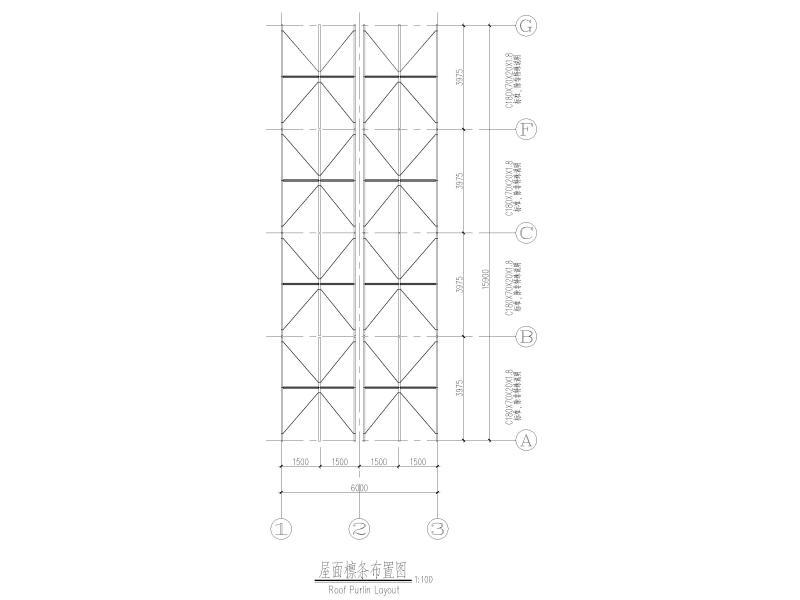

屋面檩条布置图

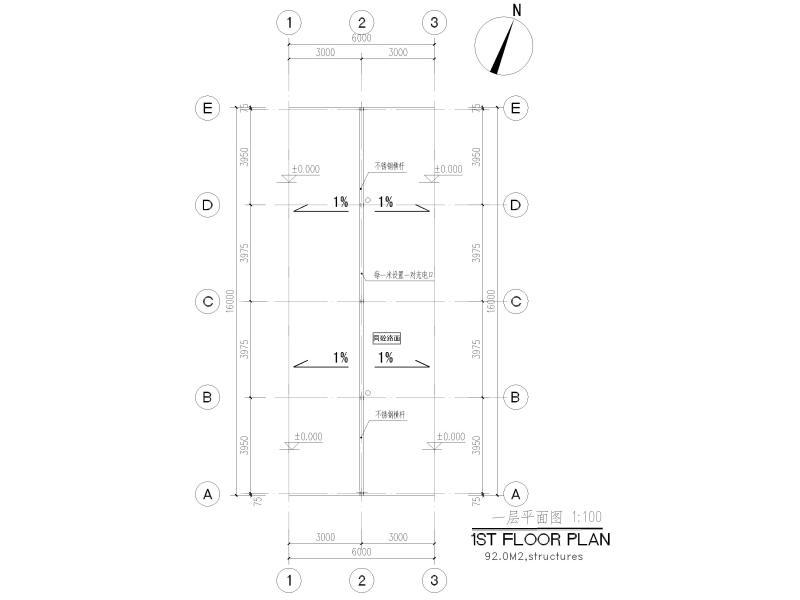

建筑平面图

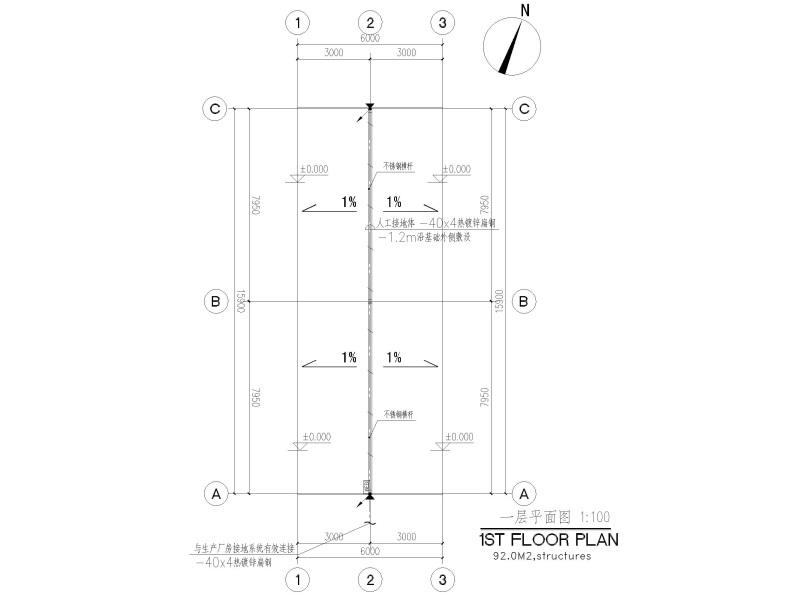

防雷接地平面图
建筑立面图
钢架布置

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 钢结构自行车棚施工 - 1
    钢结构自行车棚施工 - 1
  • 钢结构自行车棚施工 - 2
    钢结构自行车棚施工 - 2
  • 钢结构自行车棚施工 - 3
    钢结构自行车棚施工 - 3
  • 钢结构自行车棚施工 - 4
    钢结构自行车棚施工 - 4
  • 钢结构自行车棚施工 - 5
    钢结构自行车棚施工 - 5
  • 钢结构自行车棚施工 - 6
    钢结构自行车棚施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
