2层门式钢架结构自行车棚结构CAD施工图纸(6度抗震)

  • 建筑类别:交通建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:15m
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

二层门式钢架结构自行车棚结构施工图主要包括钢结构设计总说明、土建部分设计说明、基础平面布置图、基础短柱平面布置图、锚栓平面布置图、屋面结构布置图、夹层梁 平面布置图 、钢楼承板布置图、屋面檩条布置图、墙梁布置图等共21张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

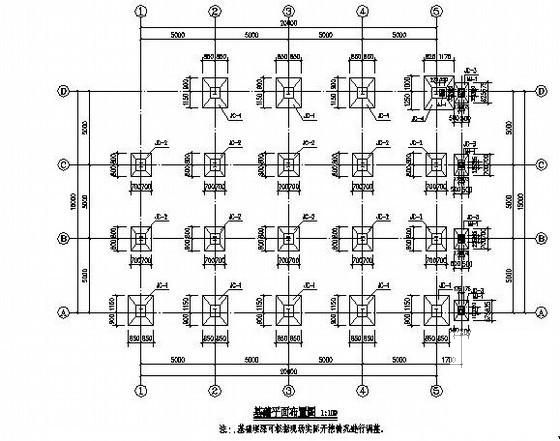

  • 2层门式钢架结构自行车棚结构CAD施工图纸(6度抗震) - 1
    第 1 张图

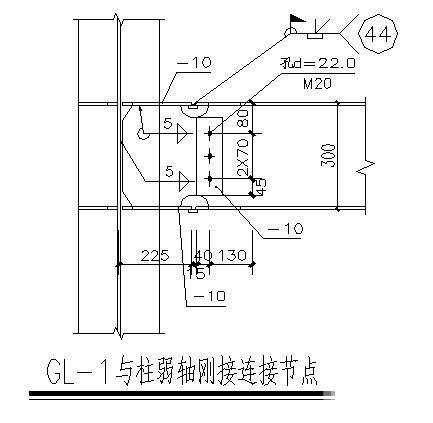

  • 2层门式钢架结构自行车棚结构CAD施工图纸(6度抗震) - 2
    第 2 张图

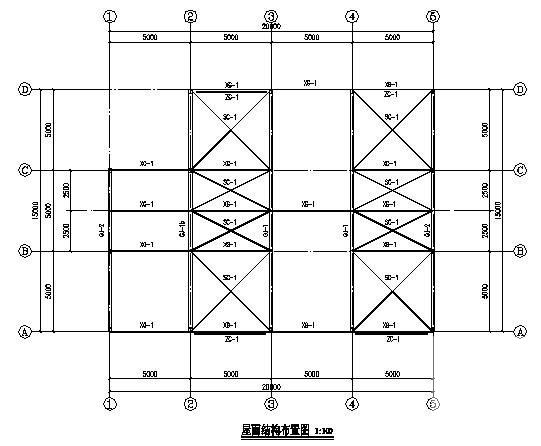

  • 2层门式钢架结构自行车棚结构CAD施工图纸(6度抗震) - 3
    第 3 张图

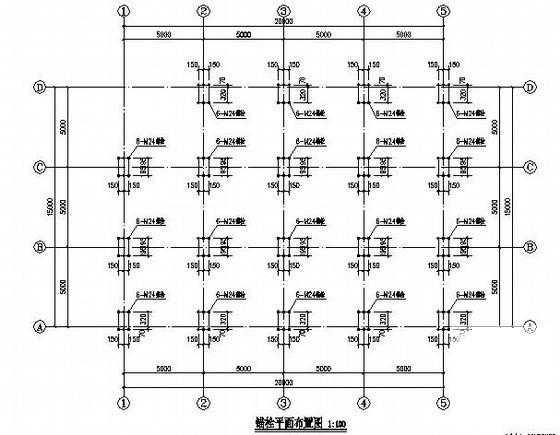

  • 2层门式钢架结构自行车棚结构CAD施工图纸(6度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
