2019甲类仓库动力CAD施工图纸.dwg

一. 设计说明
该项目需按照国家现行有关规范、规程的要求进行:
《建筑设计防火规范》(GB 50016-2014)
《压缩空气站设计规范》(GB50029-2014)
《工业金属管道设计规范》(GB50316-2000)
《特种设备目录》(2014第114号文)
2. 根据工程的需求及业主的要求,生产厂房设备机房内设三台75kW的水冷微油螺杆式空压机(其中一台为变频),二用一备,后处理选用三台处理气量为11.0m3/min的冷冻式干燥机、三只除油过滤器、三只前置过滤器、三只后置过滤器、一只容积为4m3的缓冲罐和一只容积为4m3的储气罐。空压机额定工作压力0.85MPa,额定流量为11.0m3/min。设备参数详见设备一览表S5748SR-01-001。空压机采用水冷,冷却水由暖通专业提供。
3. 压缩空气管道自储气罐接出后分两路,一路接至生产厂房一层供生产使用;另一路接至二层供实验室使用。经系统处理后的压缩空气质量为:压力露点是3°C,含油量:≤0.01mg/m3,含尘量为0.01μm,满足该项目用气品质需求。
4. 空压机房的压缩空气管道根据业主要求采用'无缝铝合金挤压管'GB/T4437.1-2000,材质为AL。排水管道采用'低压流体输送用镀锌焊接钢管'GB/T3091-2008,材质为Q235B。冷却水管道采用'输送流体用无缝钢管',符合GB/T8163-2018,材料为20#碳钢.
5. 图中所注标高均以1#车间一层室内地坪±0.00标高为基准,管道所注标高为管中心标高.
内容展示:
空压机房冷却水管平面布置图
空压机房排水管平面布置图
空压机房设备平面布置图
空压机房压缩空气管道平面布置图
生产车间一层压缩空气管道平面布置图
压缩空气系统流程图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

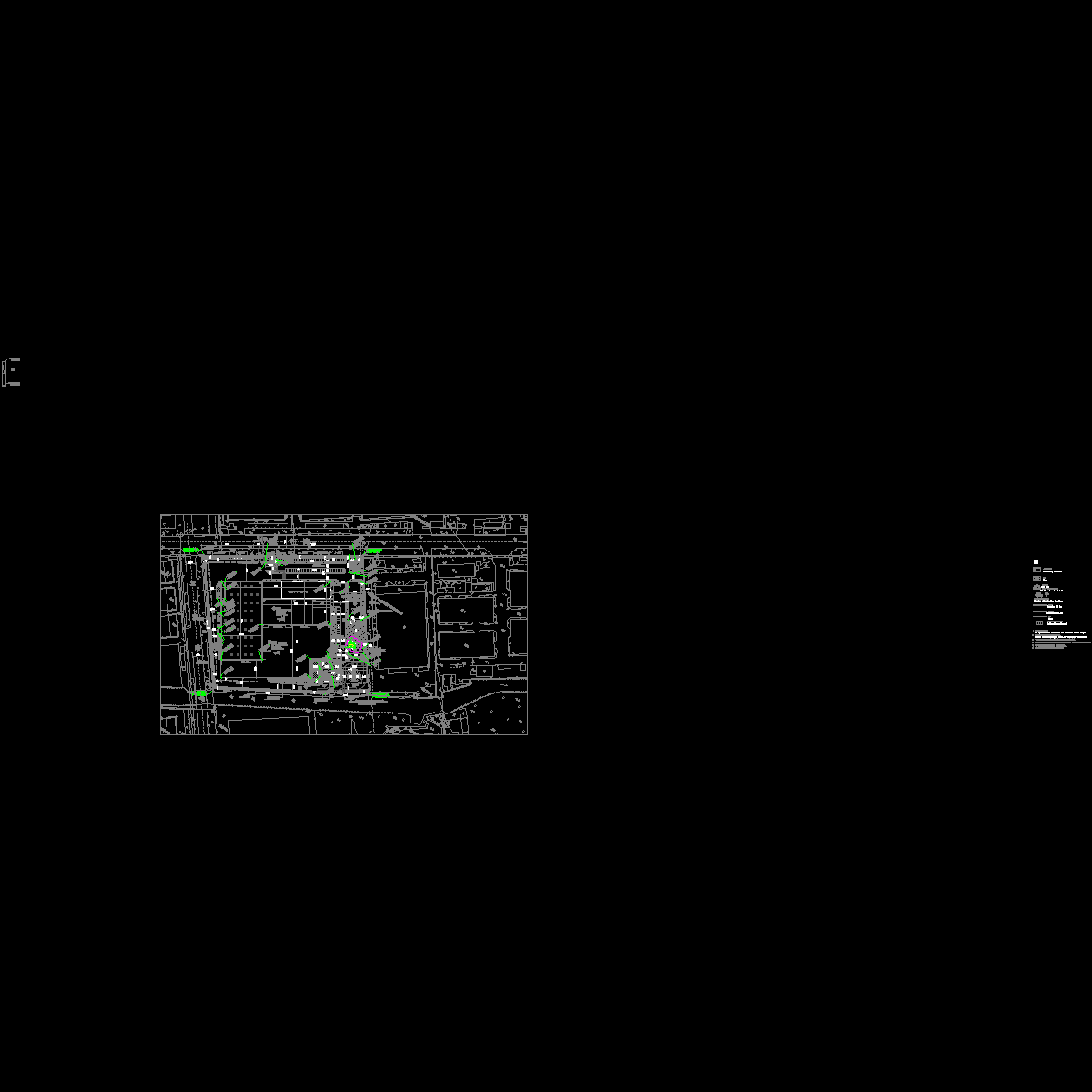

  • s5748sr-00-101 outdoor diesel generator layout & design and construction description.dwg
    s5748sr-00-101 outdoor diesel generator layout & design and construction description.dwg

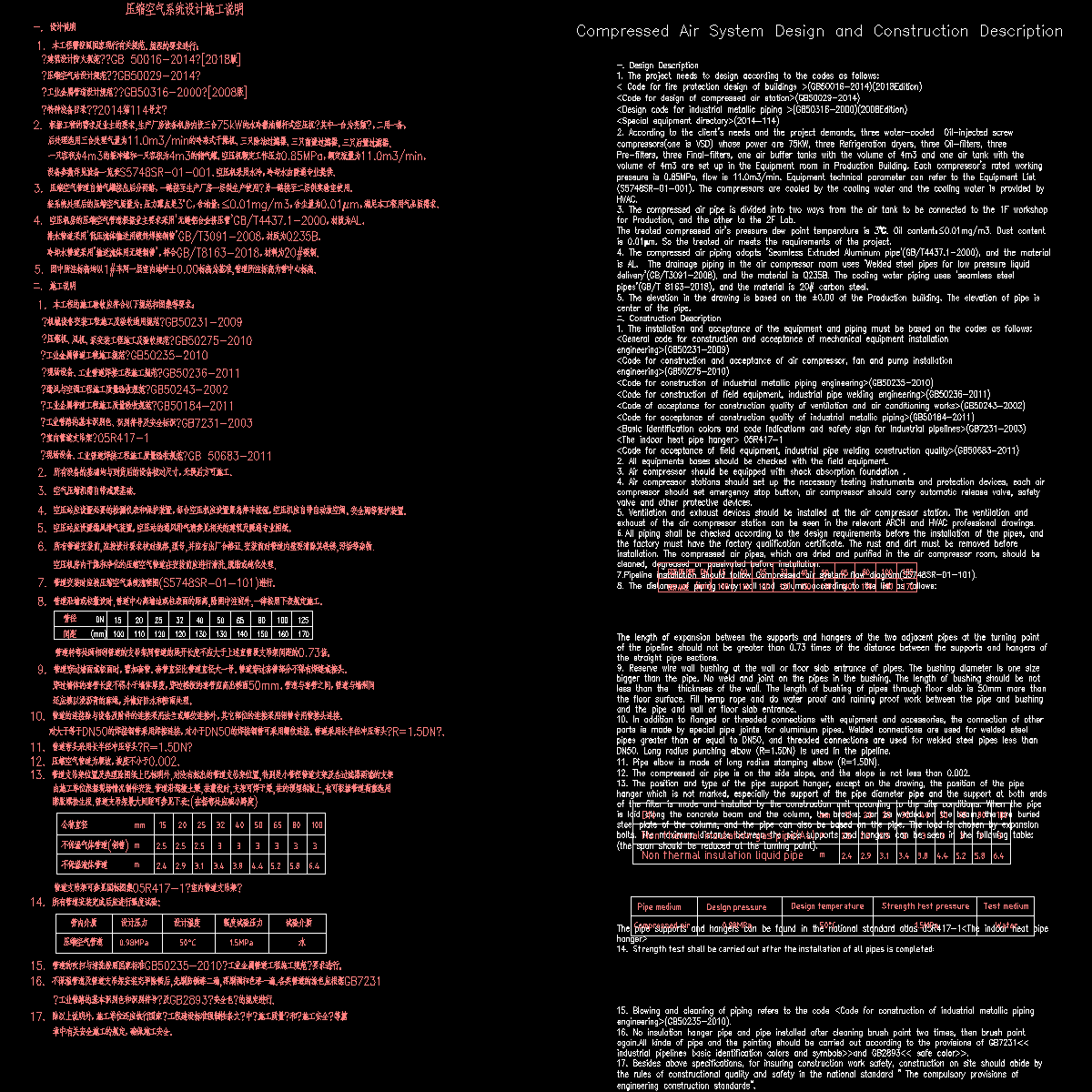

  • s5748sr-01-003 compressed air system design construction description.dwg
    s5748sr-01-003 compressed air system design construction description.dwg

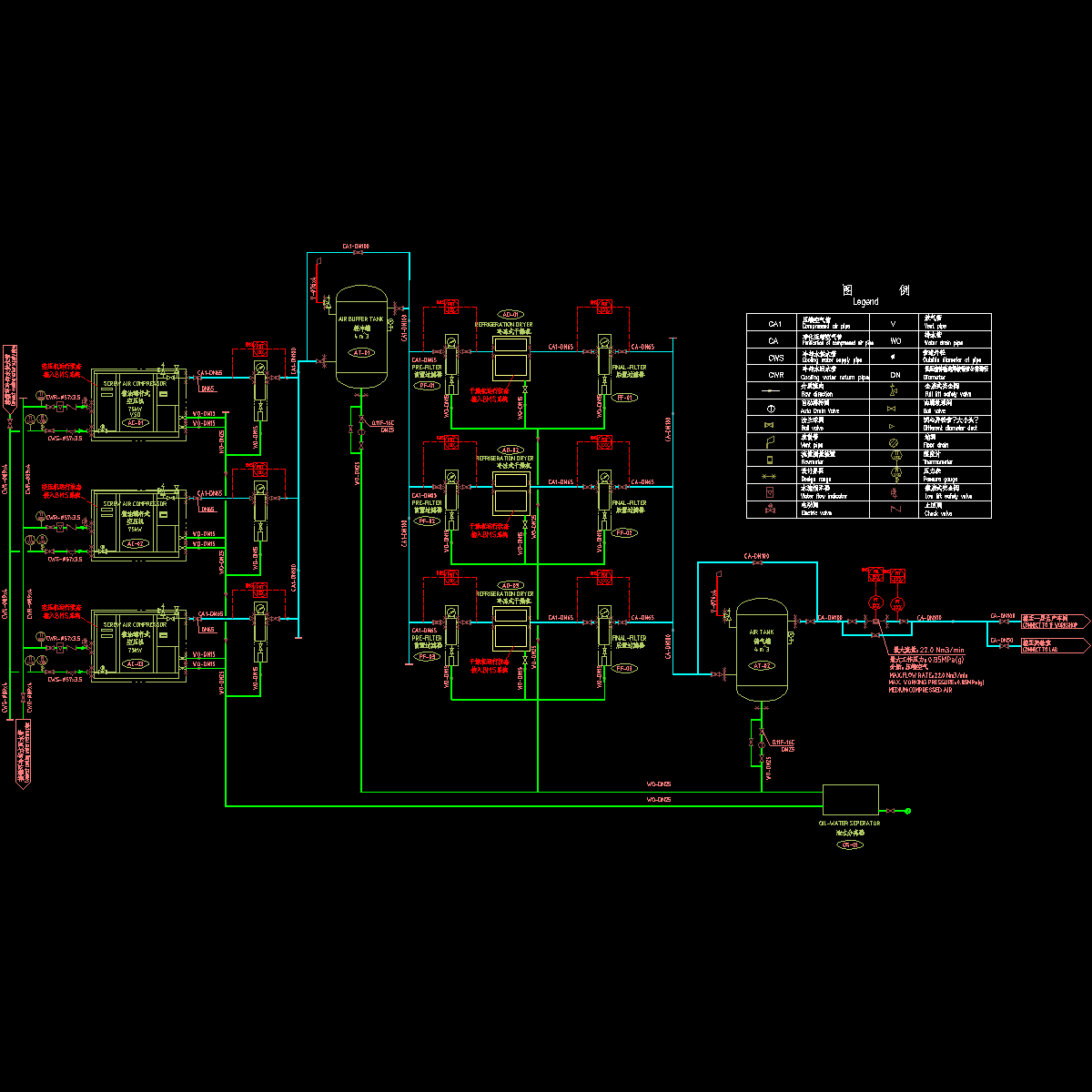

  • s5748sr-01-101 compressed air system flow diagram.dwg
    s5748sr-01-101 compressed air system flow diagram.dwg

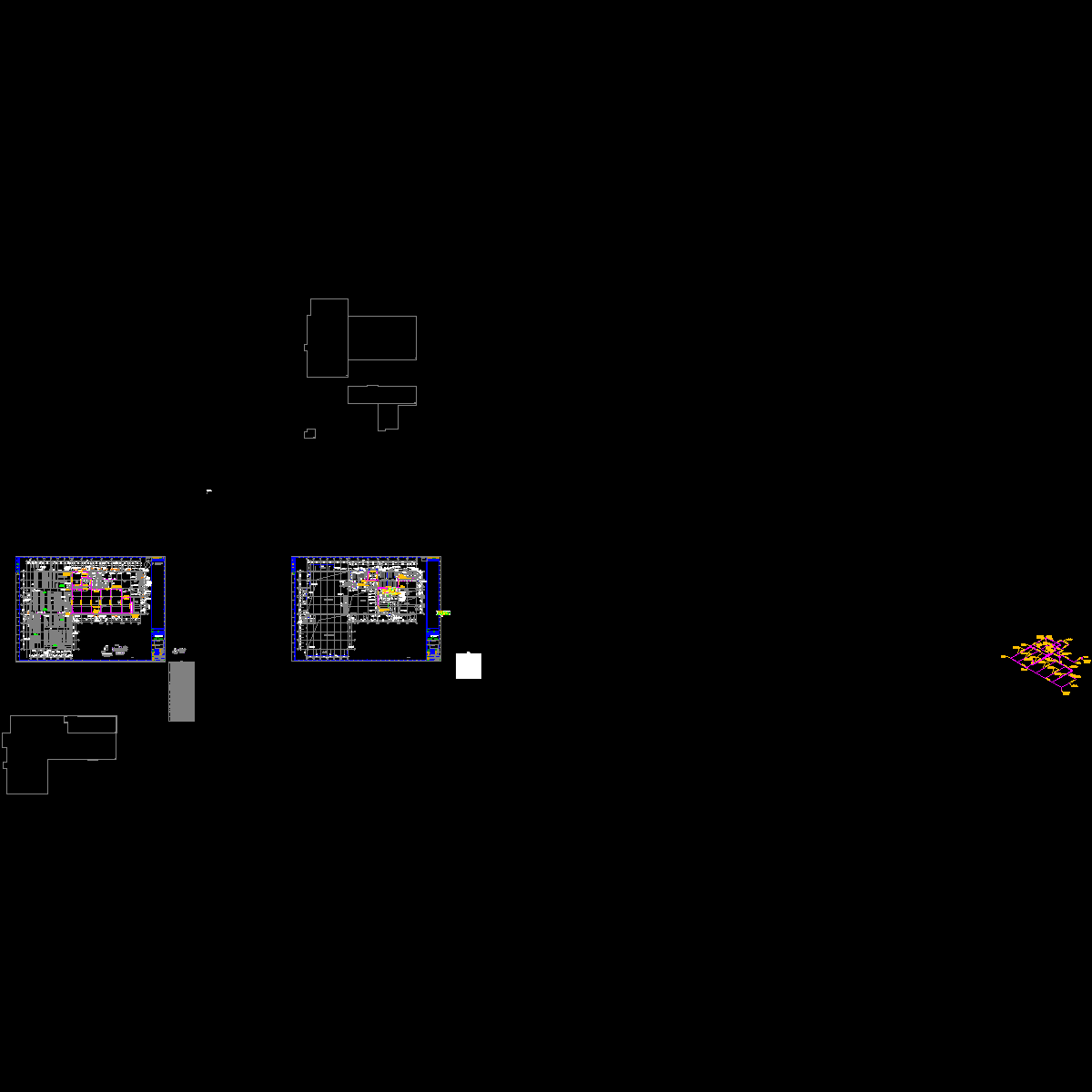

  • s5748sr-01-201、301-307.dwg
    s5748sr-01-201、301-307.dwg
以上是部分截图,请下载附件后查看完整高清内容
