钢筋混凝土结构IBR反应池全套施工大样图2016
-
建筑类别：其他
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
特种结构：水池
-
结构安全等级：一级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.55kN/平方米
-
参考图纸：18张
-
设计年代：近代
该附件是
钢筋混凝土结构IBR反应池全套图2016
，出图时间是。包含图纸种类3种：结构、电气、给排水。
附件内含：结构设计总说明、顶层配筋图、埋件及套管示意图、池底配筋图、结构剖面图、配筋大样及
节点详图
、构件节点配筋图、电气设计说明、主要设备图例表、配电系统图、配电平面图、接地平面图、自控设计说明、自控平面图、给排水设计说明、各层给排水平面图、给排水剖面图、泵基础_搅拌器_出水堰板大样图等，cad格式，共计图纸18张。

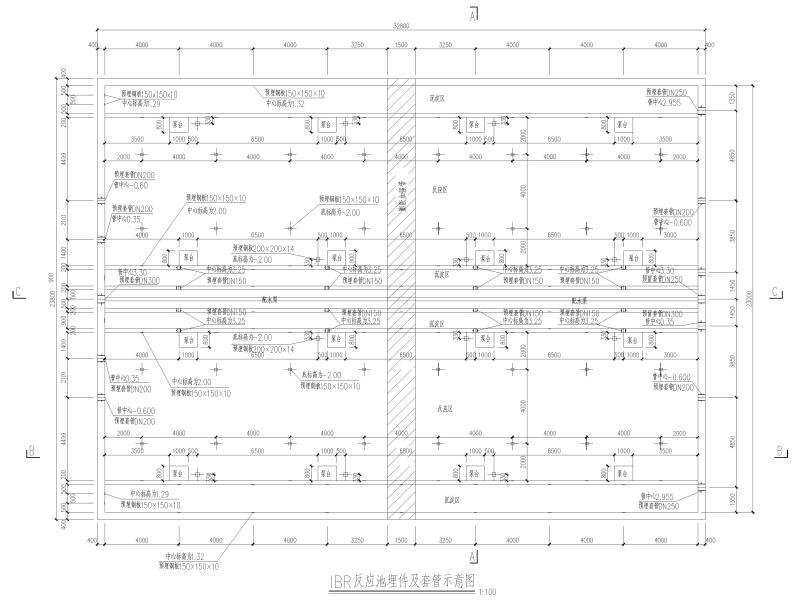

埋件及套管示意图

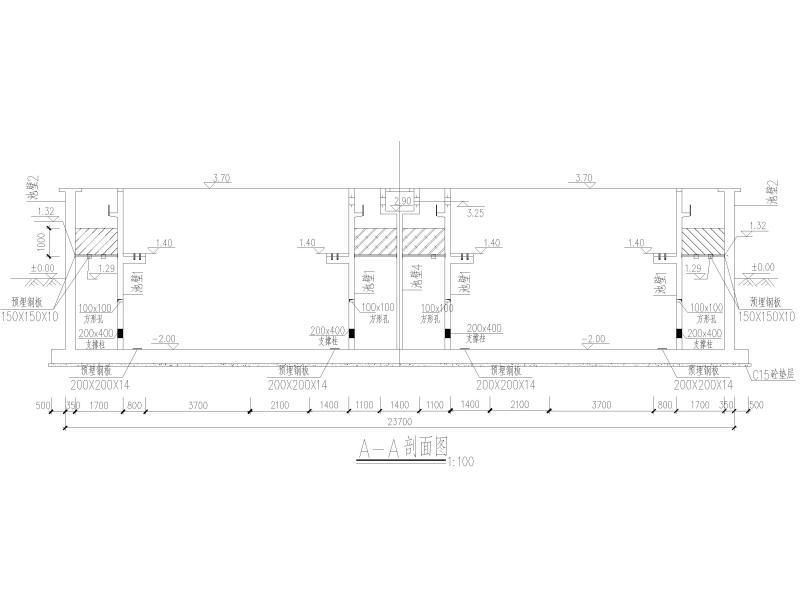

结构剖面图

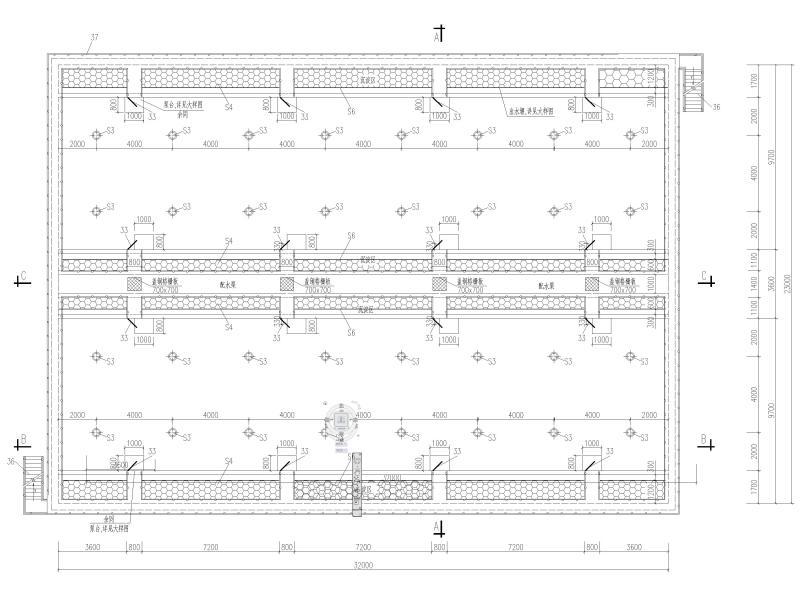

反应池顶层给排水平面图
池底膨胀加强带做法

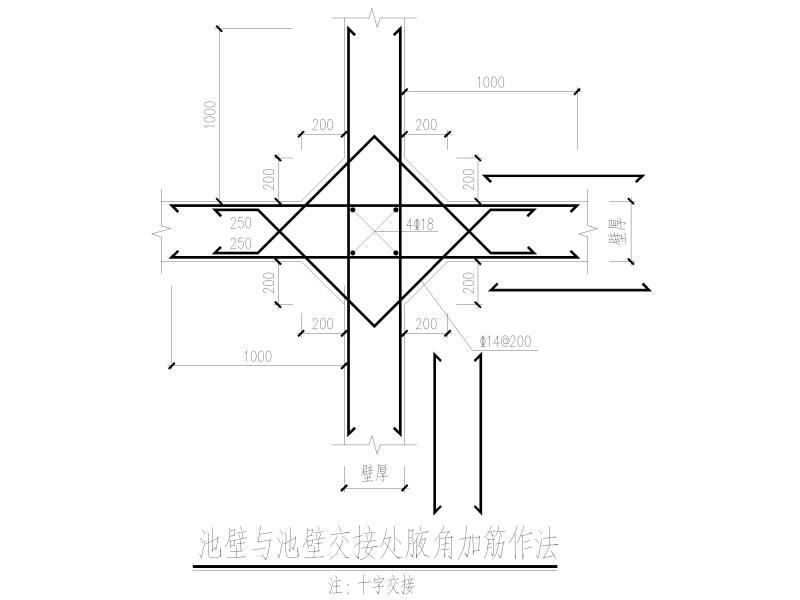

池壁与池壁交接处腋角加筋做法
搅拌器安装示意图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
钢筋混凝土结构施工 - 1 -
钢筋混凝土结构施工 - 2 -
钢筋混凝土结构施工 - 3 -
钢筋混凝土结构施工 - 4 -
钢筋混凝土结构施工 - 5 -
钢筋混凝土结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
