火车站站前广场景观工程水电施工图纸

该附件为火车站站前广场景观工程水电施工图纸

一.概况及设计范围:

广安火车南站站前广场景观工程及相应配电设计.

二 . 设计负荷

1. 负荷 等级:三级负荷 2. 负荷容量 照明设计容量:14.624KW,水泵容量:74.5KW, 总容量89.124KW. 三. 配电系统及控制 1 . 照明供电 供电系统采用TN-S,三相五线制。 站前广场景观工程照明负荷采用380/220V低压电源 供电,照明负荷由照明配电箱分路集中控制。电源由附近低压配 电点引来。 照明供电线缆截面按电压降选择,载流量校核方式确定, 要求线路末端电压不低于额定电压的95%。

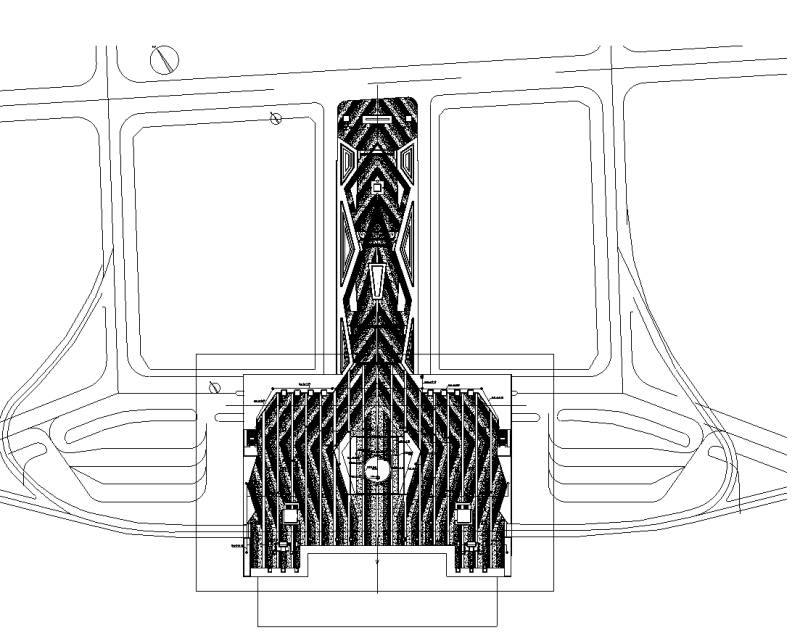

电气布置平面图

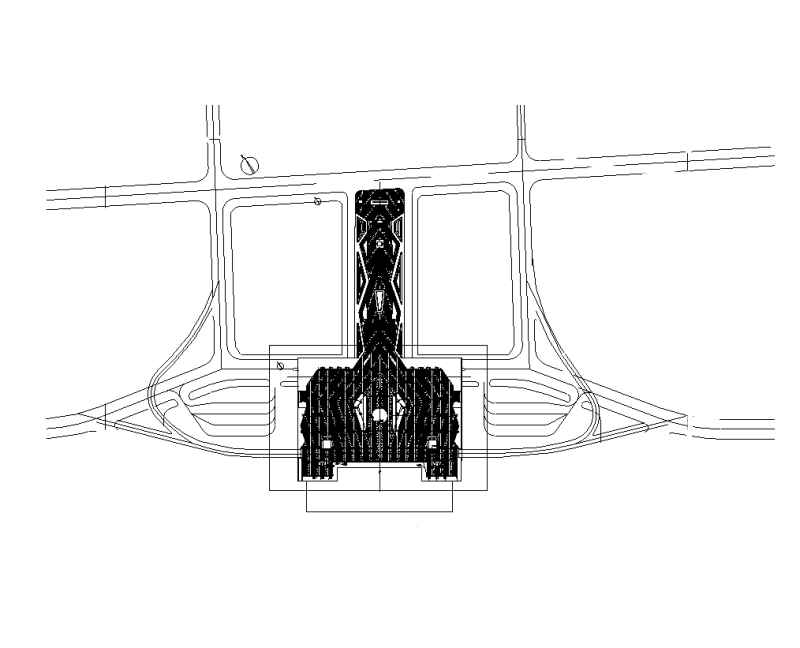

给水布置图

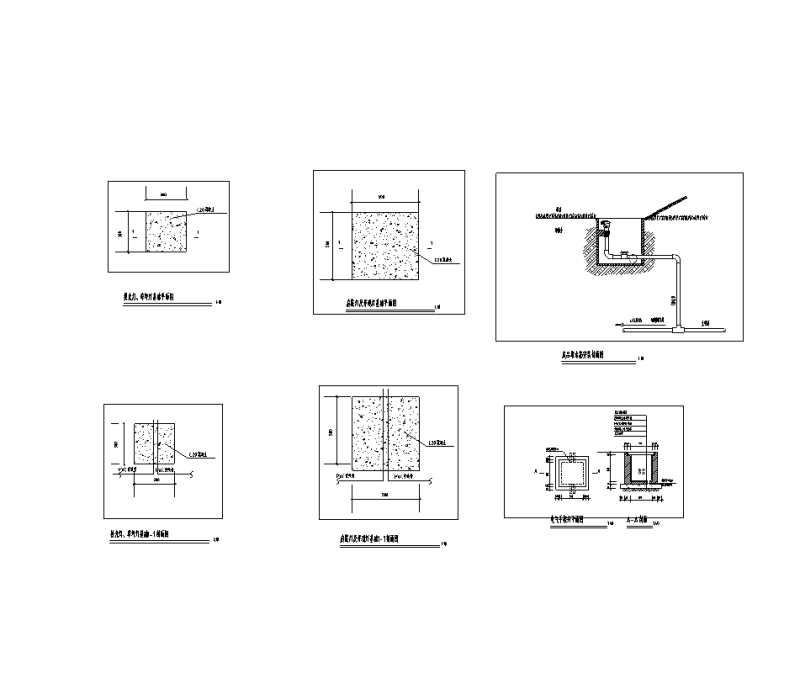

电气安装详图

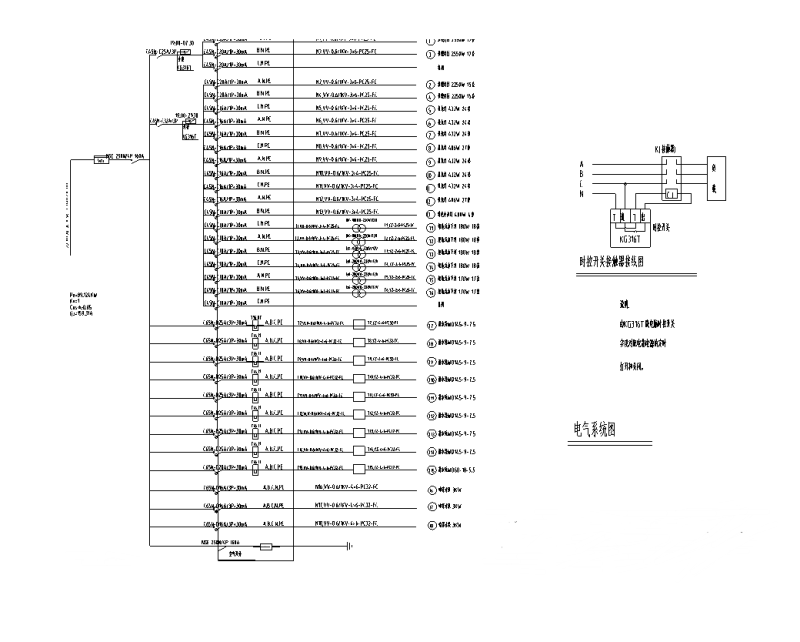

电气系统图

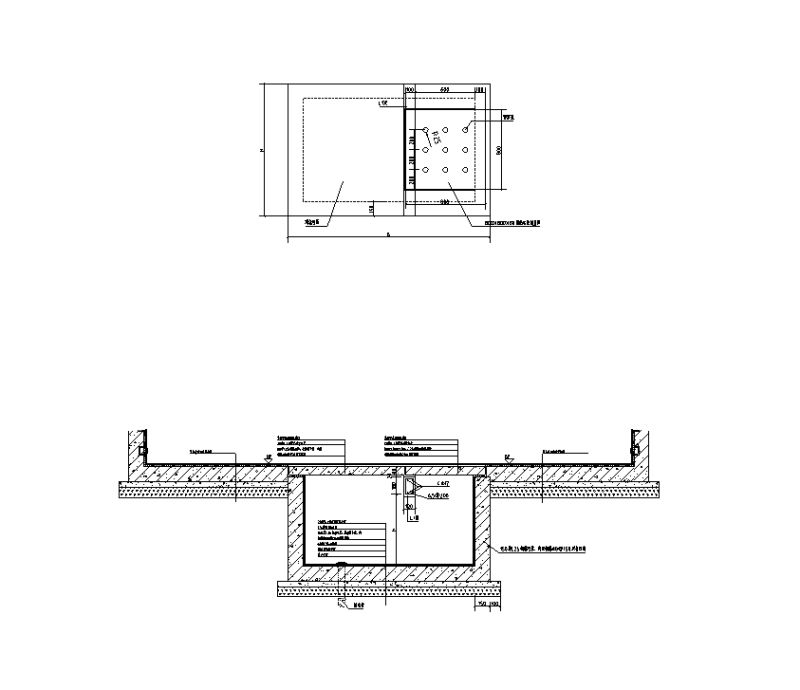

泵坑详图

特色水电详图
