火车站站前广场地下人行通道全套CAD施工图纸(41张4套)

附件详情

道路等级:城市主干路 计算行车速度:主路50km/h,辅路设计车速40km/h;
红线宽度:60m 道路最小净高:机动车道5m;非机动车道、人行道2.5m
设计年限:道路交通量达到饱和状态设计年限:20年;
主干路沥青路面路面结构设计使用年限:15年
荷载标准:道路路面结构设计标准轴载:双轮组单轴载100KN,BZZ-100
汽车荷载:城-A级 人行荷载:按《城市桥梁设计规范》(CJJ 11-2011)执行。
防灾标准:场区地震抗震设防烈度6度,地震动峰值加速度0.05g。建筑抗震设计特征周期值为0.35s,桥梁抗震按7度设防。
洪水频率:1/100 防水等级:一级防水标准,不允许渗水,结构表面无湿渍。
城市主干路路线设计全长1480m道路与站前广场采用主路下穿方案,考虑站前广场地下空间人行沟通需要,增设4座地下人行通道。(人行通道4套图纸齐全)

图纸:
人行通道暗梁、暗柱钢筋布置图2
人行通道雨篷设计图
人行通道防水设计图2
人行通道装饰设计图2
人行通道集水井配筋图2
人行通道与梯道交叉处钢筋布置示意图2
人行通道梯道敞口段断面配筋图
人行通道梯道暗埋段断面配筋图2
人行通道断面配筋图

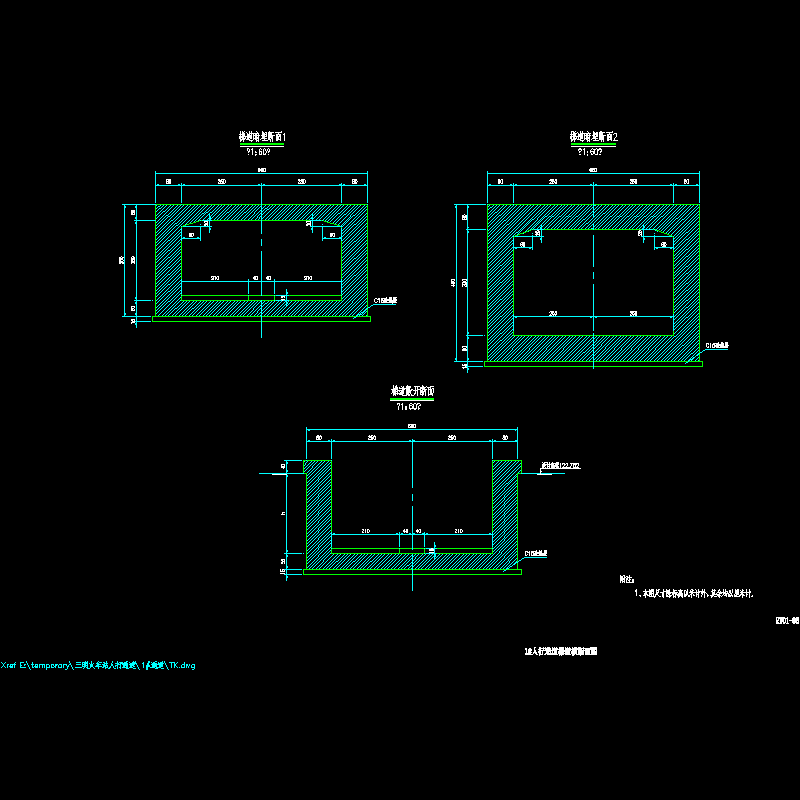

人行通道梯道横断面图

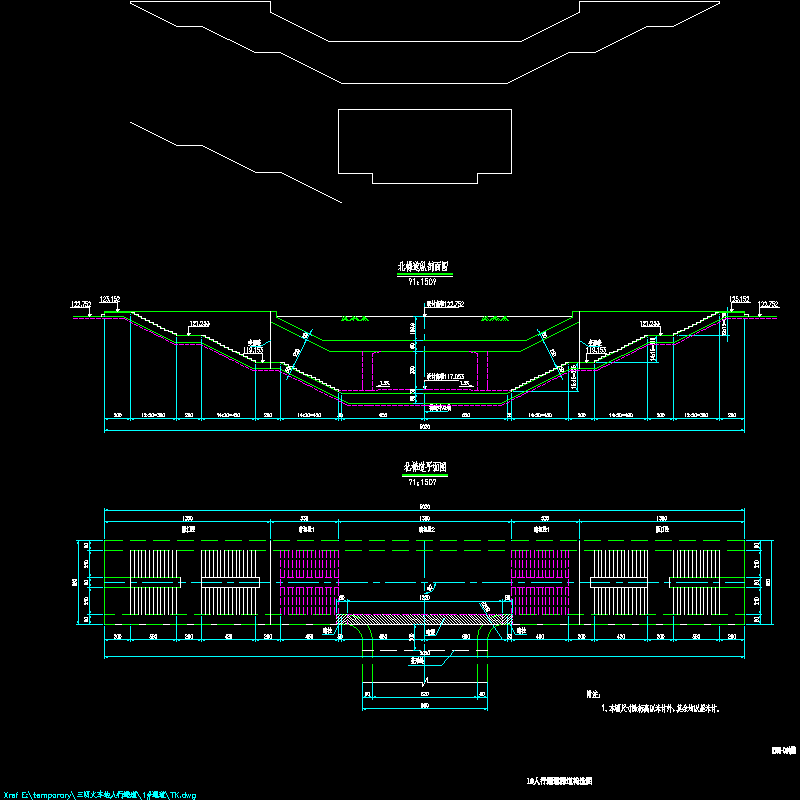

人行通道梯道构造图
人行通道纵横剖面图
人行通道 平面布置图

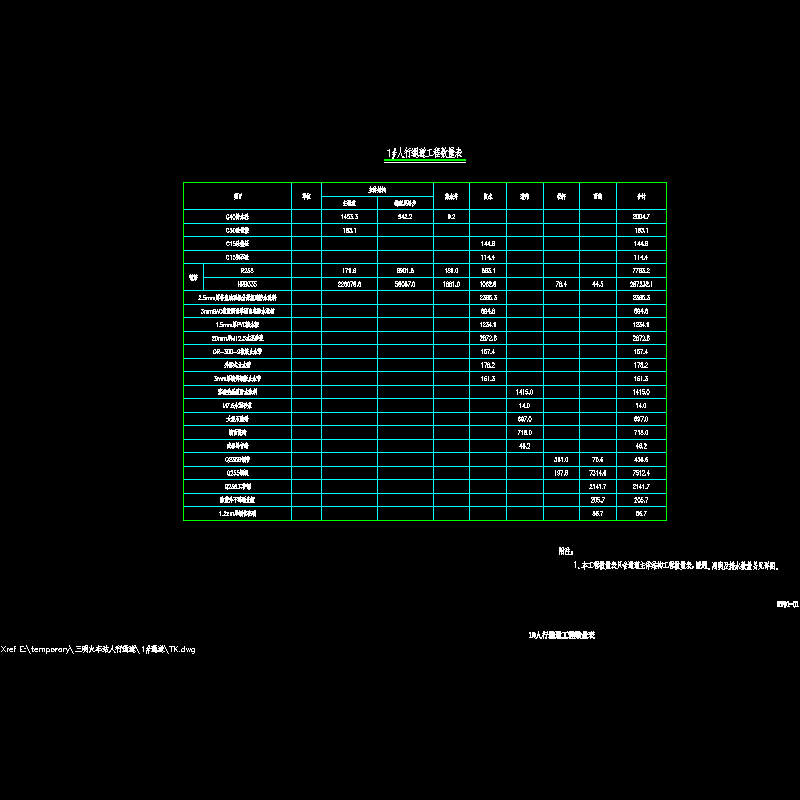

人行通道工程数量表
通道给排水平面图4
通道通风平面图4
电气设计 说明、图例及系统图4
通道电气平面图5
站前道路下穿通道土石填方横断面3
站前道路下穿通道施工便道路面断面数据表
计量计算表
工程报验表
……
共41张,编制于2012年

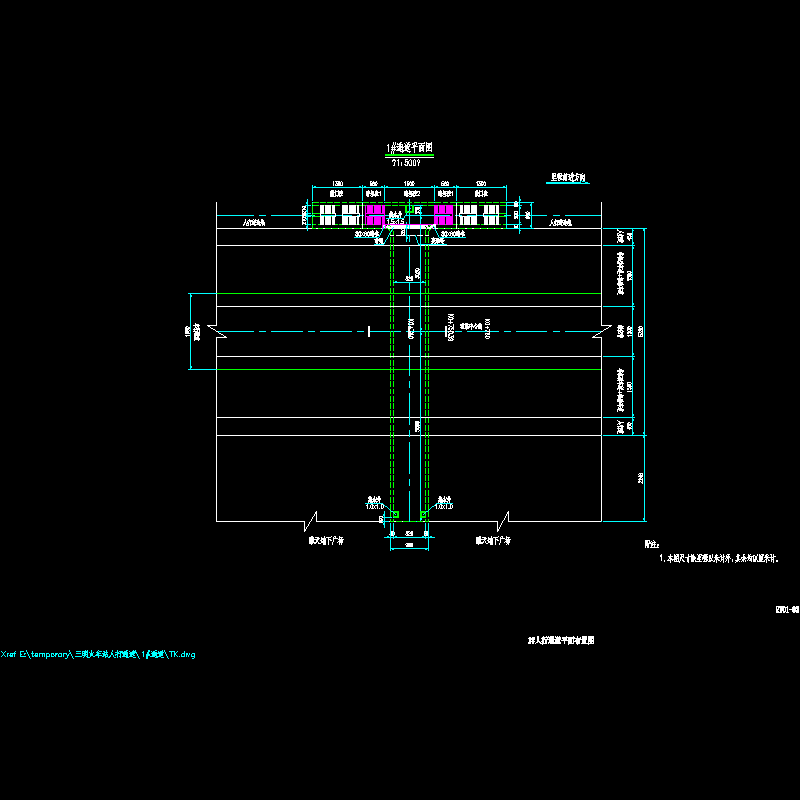

人行通道平面布置图

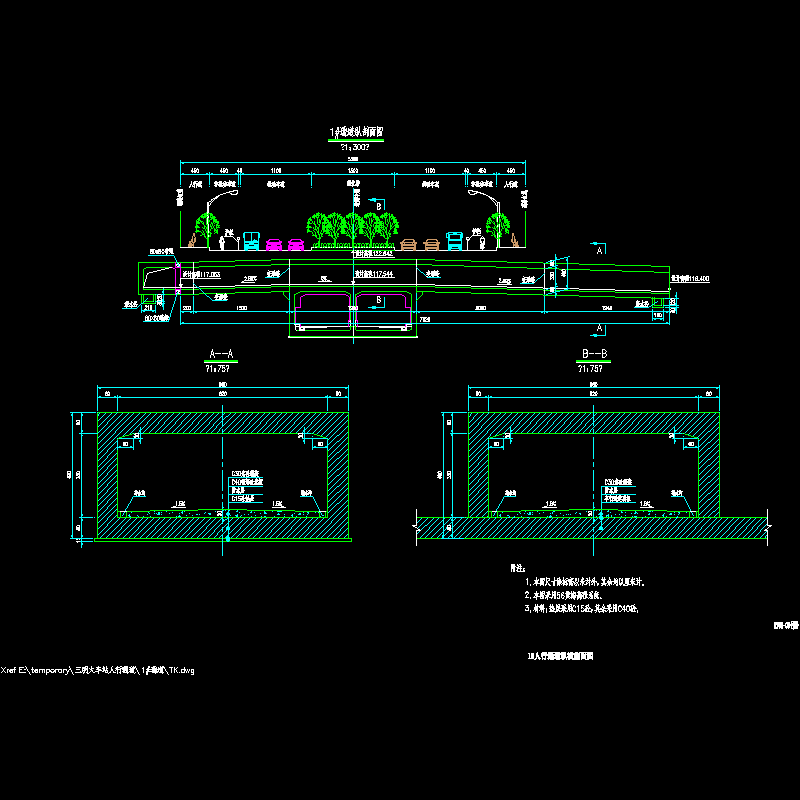

人行通道纵横剖面图

人行通道防水设计图

人行通道雨篷设计图

站前道路下穿通道土石填方横断面

人行通道梯道敞口段断面配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • rt01-01 1#人行通道工程数量表.dwg
    rt01-01 1#人行通道工程数量表.dwg
  • rt01-02 1#人行通道平面布置图.dwg
    rt01-02 1#人行通道平面布置图.dwg
  • rt01-03 1#人行通道纵横剖面图.dwg
    rt01-03 1#人行通道纵横剖面图.dwg
  • rt01-04 1#人行通道梯道构造图.dwg
    rt01-04 1#人行通道梯道构造图.dwg
  • rt01-05 1#人行通道梯道横断面图.dwg
    rt01-05 1#人行通道梯道横断面图.dwg
  • rt01-06 1#人行通道断面配筋图2.dwg
    rt01-06 1#人行通道断面配筋图2.dwg
  • rt01-07 1#人行通道梯道暗埋段断面配筋图2.dwg
    rt01-07 1#人行通道梯道暗埋段断面配筋图2.dwg
  • rt01-08 1#人行通道梯道敞口段断面配筋图.dwg
    rt01-08 1#人行通道梯道敞口段断面配筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
