江都北路人行过街地下通道CAD施工方案图纸设计(钢筋混凝土结构)

通道净空为2.6x4m,通道箱体总长43m;西侧为扇形出口,东侧为L形出口。   三、设计要点   1、通道中心桩号K0 224.2,道路全宽40米,设双向4车道;标准横断面形式:2x7.5米机动车道 2x2米隔离带 2x5.5米非机动车道 2x5米人行道。   2、通道净宽4米,净高按2.5米控制,实际箱体高度2.6米,底板铺装厚度6-8厘米。   3、通道洞身基础垫层采用50cm砂砾垫层,出口坡道基础开挖成台阶式,并设置5%反向坡,采用6%的水泥稳定土作为基础垫层以保证基础稳定性。   4、人行通道由西向东设置1%纵向坡度,底板上铺装成1%双向横坡;通道两侧设置排水槽,水流汇集到东侧横向排水槽后通过预埋钢管排到集水井内,然后由水泵抽出。   5、人行通道外设置涂料防水层,厚度为25毫米,防水涂料为反应型,涂料为聚氨酯涂膜,总耗量2.5千克/平方米。做法为先刷一道与涂料相同的低涂层,0.5毫米厚;然后涂敷防水层,每遍涂层厚度为0.5毫米,共4.0毫米;完成后经检查合格,再刷聚氨酯涂膜一层,0.5毫米厚,随后抹20毫米厚1:1.25普通硅酸盐水泥砂浆。;混凝土表面不平整处,须在涂防水层前用1:2.5水泥砂浆抹平,为防回填时破坏防水层,可在防水层上再加铺保护层,具体做法参看(通道变形缝构造图)。出口坡道防水同通道洞身。   6、人行通道沉降(变形)缝处设橡胶止水带,填缝料为沥青玛蹄脂。全通道共设置4道降缝,两端通道节段与出口坡道底板及侧墙连接处设置沉降缝构造。   7、装修:墙面瓷砖做法参见J9501-22/5,地面防滑地砖做法参见J9501-11/3,顶面用1:2水泥砂浆抹平后采用涂料粉刷。出口坡道(踏步及自行车坡道)地面、墙面装饰面是在相应钢筋混凝土构造上加铺(坡道结构图中未示出)的,因此在浇注钢筋混凝土结构时应保证其结构尺寸,不可扣除装饰面层厚;通道内底板铺装构造见相应结构图。   8、坡道出入口采用轻钢结构防雨罩,应由专业厂家设计、制作、安装。   该资料包含   1、总体图.   2、平面.   3、设计说明   4、目录   5、通道钢筋图.   6、栏杆祥图   7、工程量表.   8、地下通道排水.   9、侧墙图钢筋图.   10、变形沉降缝.

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

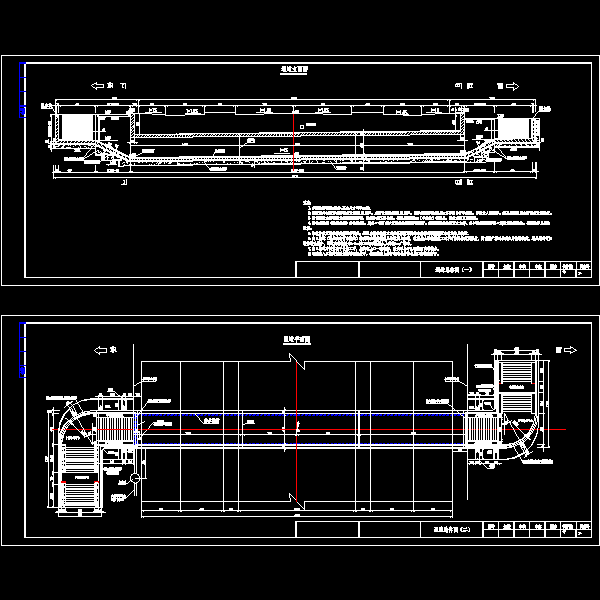

  • 总体图变更.dwg
    总体图变更.dwg

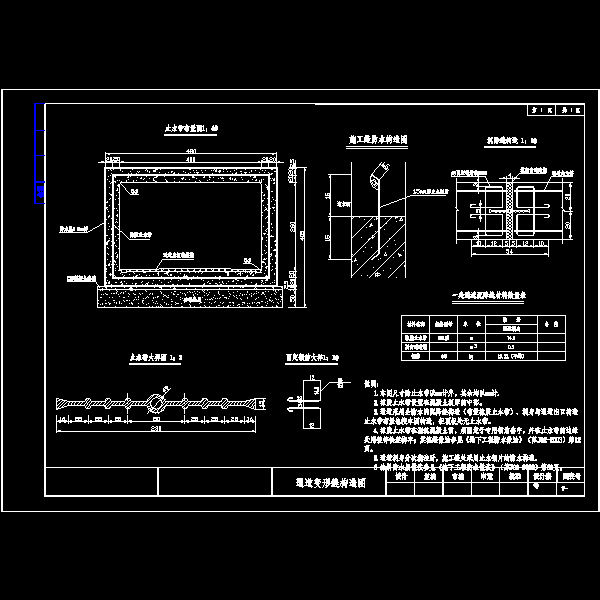

  • 变形沉降缝.dwg
    变形沉降缝.dwg

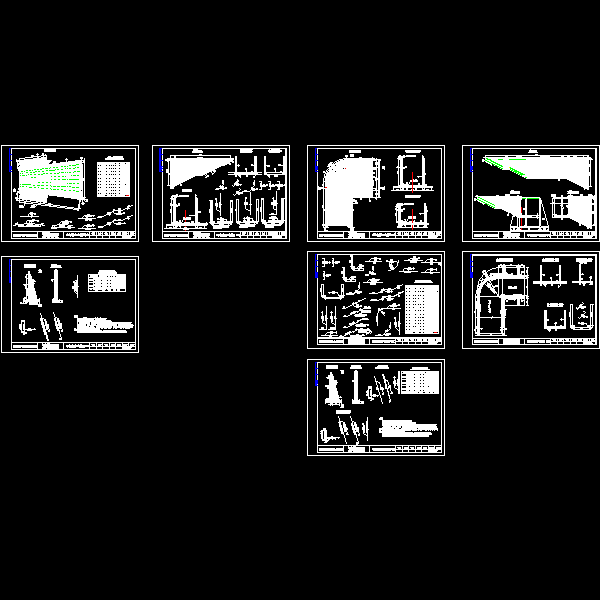

  • 侧墙图钢筋图.dwg
    侧墙图钢筋图.dwg

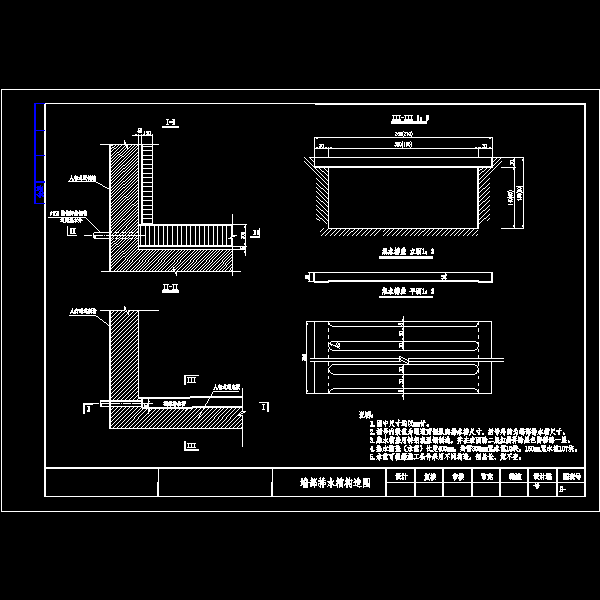

  • 地下通道排水.dwg
    地下通道排水.dwg

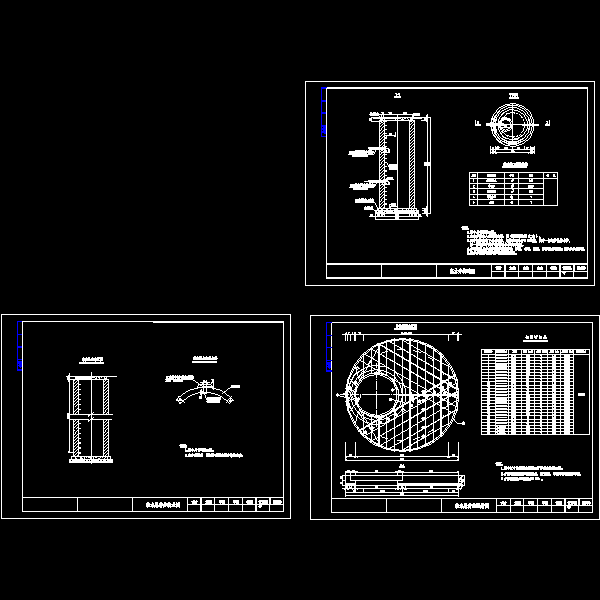

  • 地下通道排水2.dwg
    地下通道排水2.dwg
  • 工程量表.dwg
    工程量表.dwg
以上是部分截图,请下载附件后查看完整高清内容
