钢桁架梁人行过街桥设计CAD图纸31张

  • 位置:湖南

  • 设计年代:近代

  • 附属:中小桥涵

目录:

设计说明
桥位平面图
管线平面设计图
桥型布置图
上部桁架一般构造图
上部桁架材料数量表
桁架桥墩一般构造图
桁架桥墩盖梁钢筋图
桁架桥墩墩柱钢筋图
桁架桥墩承台钢筋图
桁架桥墩桩基护壁图
桁架桥墩桩基钢筋图
梯道(东侧)一般构造图
梯道(西侧)一般构造图
梯道(北侧)一般构造图
梯道桥墩一般构造图
梯道桥墩墩柱钢筋图
梯道桥墩扩大基础钢筋图
梯道下端基座钢筋图
桥梁支座布置图
顶棚设计图
桥梁栏杆设计图
桥面铺装层构造图
西侧校园人行道平面图
人行道路面结构设计图
交通设施平面设计图
全桥主要工程数量表
人行天桥照明设计图

内容介绍:

设计依据:《钢结构设计规范》(GB50017-近代);《城市桥梁设计规范》

(CJJ11-近代)
主要技术标准:1.人群荷载:5KPa;2.栏杆设计荷载:水平力2.5 kN/m,竖向力1.2 kN/m;3.桥面净宽:6m;4.桥下净空:车行道不小于5.5m;桥梁全长34.3m。桥梁上部结构采用钢桁架梁,梁高3.65m。保证机动车道通行净空不小于5.5m。桥面总宽6.6m,人行净宽6m。西侧校园梯道总宽6.3m=0.15m(栏杆) 2.6m(人行净宽) 0.8m(推坡道) 2.6m(人行净宽) 0.15m(栏杆),梯道总长11.2m,梯道接入校园绿化带内,为保证学生通行,绿化带新修一条人行通道。东侧校园梯道总宽6.3m=0.15m(栏杆) 2.925m(人行净宽) 0.15m(栏杆) 2.925m(人行净宽) 0.15m(栏杆),梯道总长11m,梯道接入学校门卫室后面地坪。
……
主要材料:钢材:主桥部分采用符合国家要求的Q345D钢板,混凝土:墩柱:C40砼

;扩大基础及桩基:C30砼;垫层:C15砼。钢筋:采用HPB300、HRB400钢筋。桥面

防水:在主梁顶面与砂浆层之间采用涂刷两遍HUT-1防水涂料,涂层厚共1.5~2.0mm


……
共计31张,设计于2016年

桥型布置图

顶棚设计图

人行桥路面结构图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

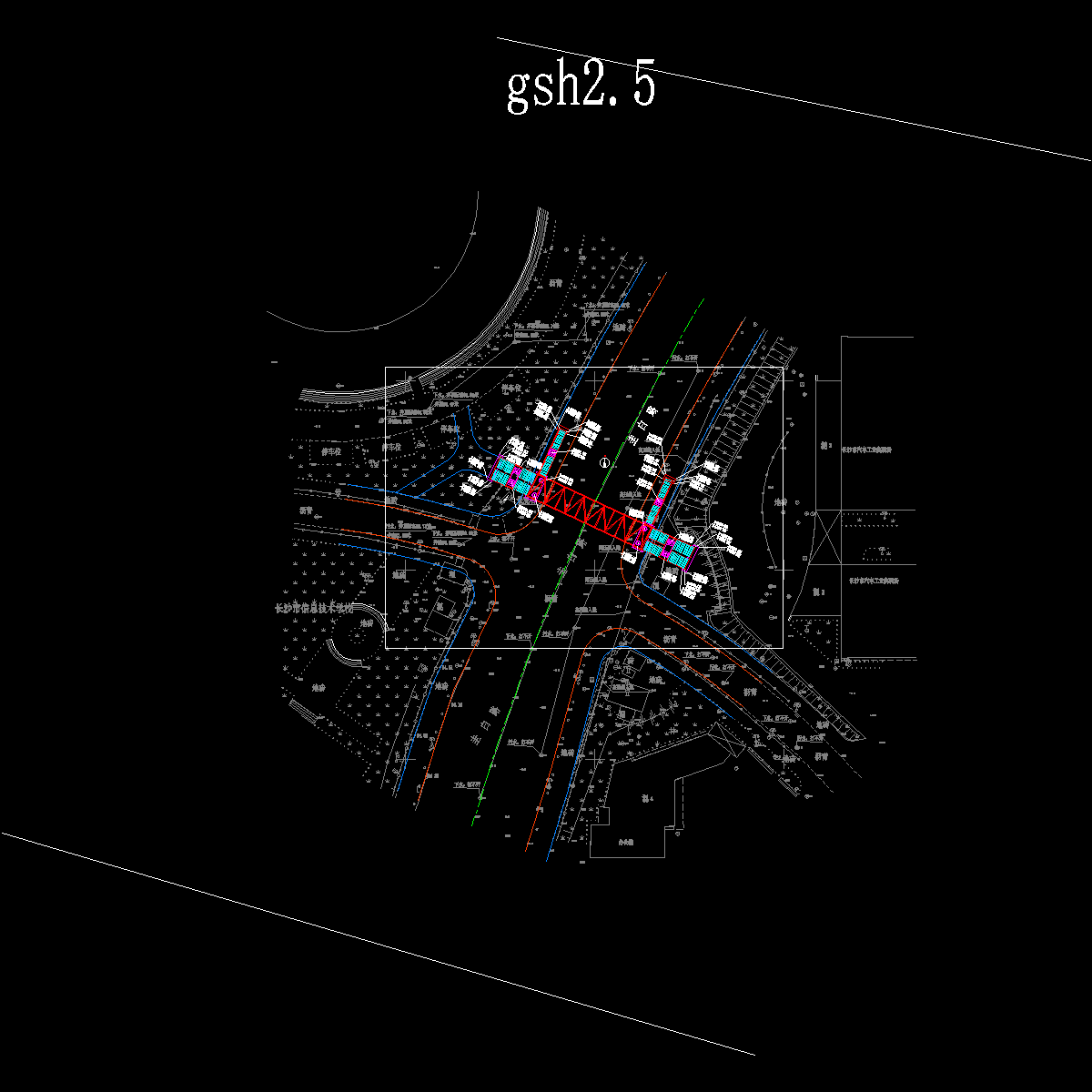

  • 桥施-01桥位平面图.dwg
    桥施-01桥位平面图.dwg

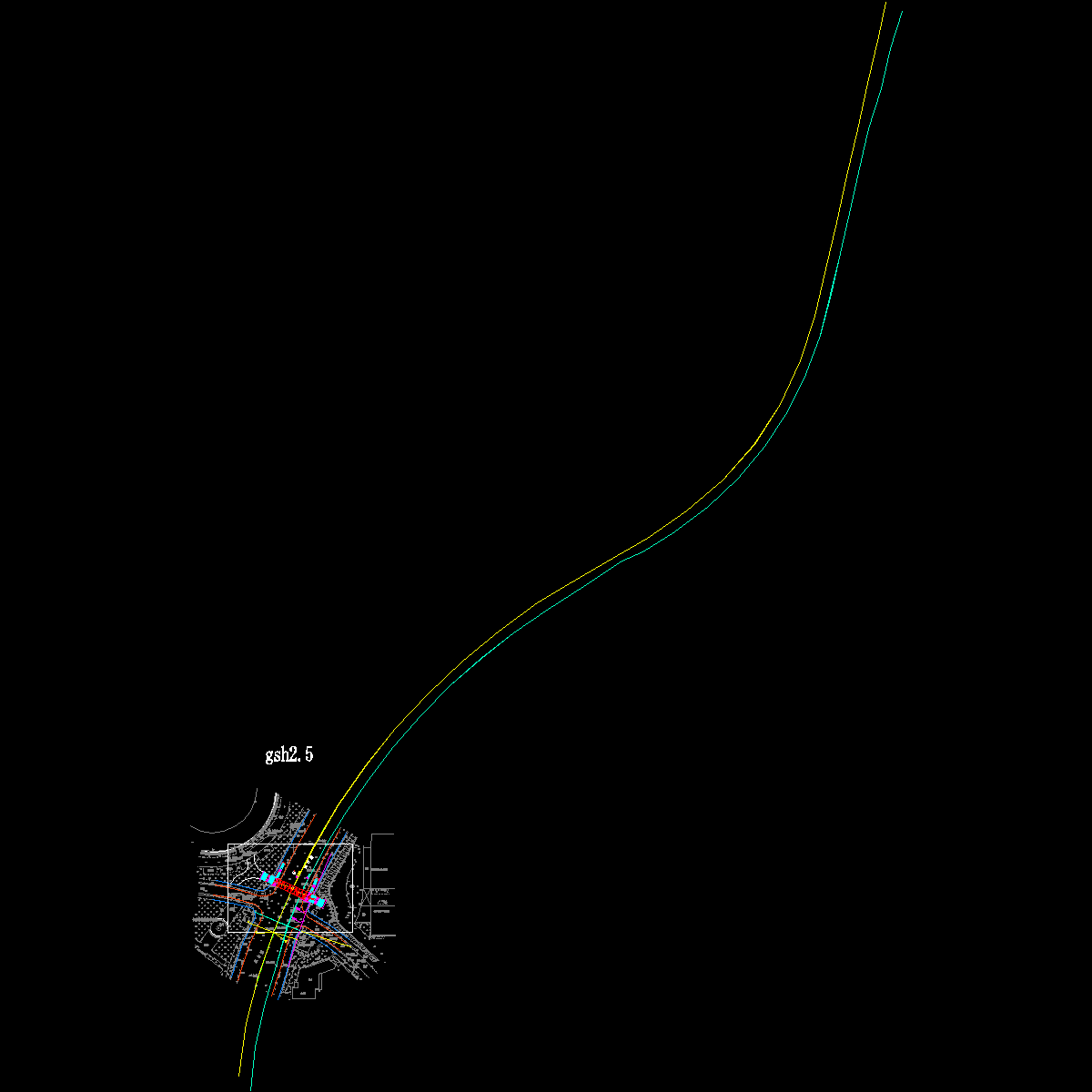

  • 桥施-02管线平面设计图.dwg
    桥施-02管线平面设计图.dwg

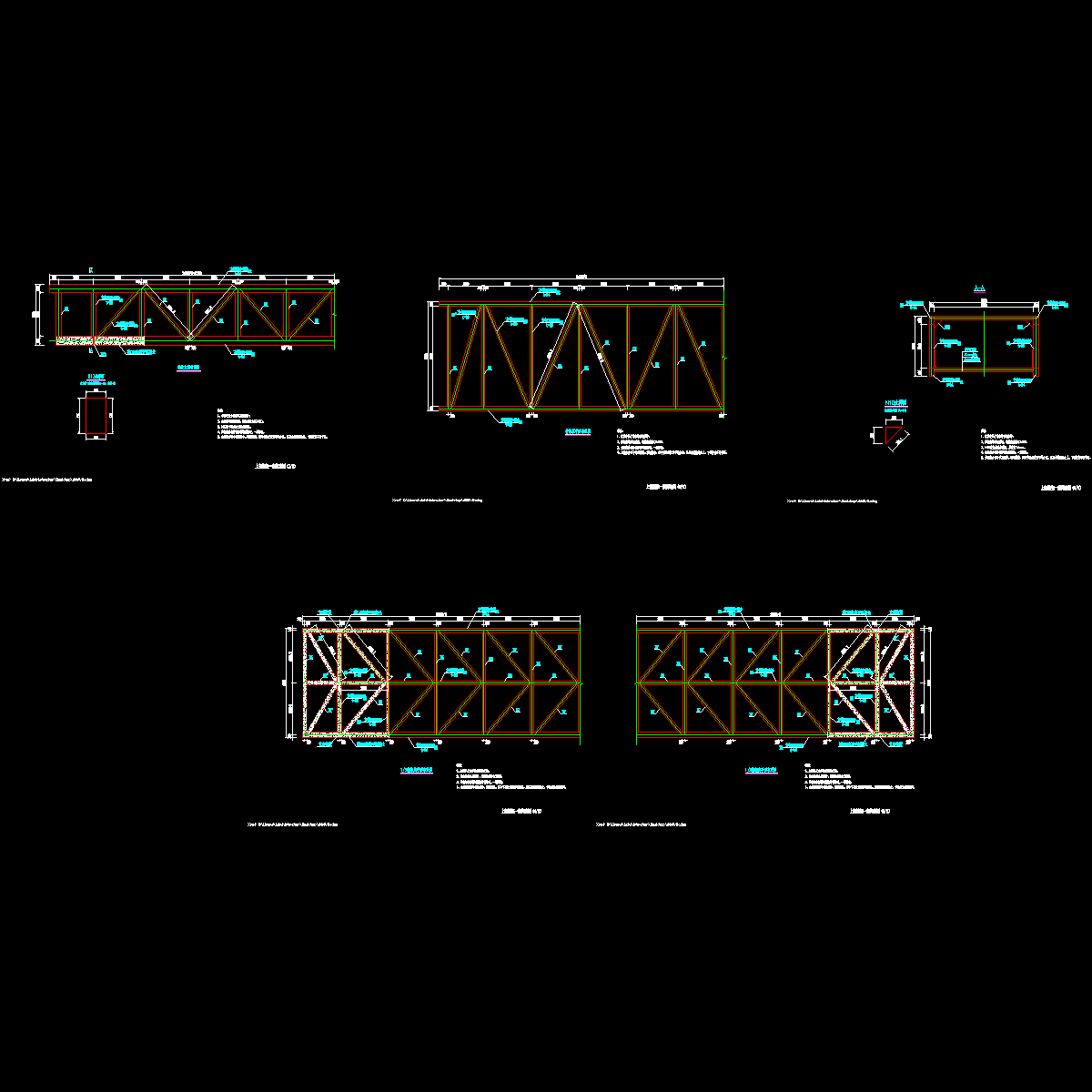

  • 桥施-04上部桁架一般构造图.dwg
    桥施-04上部桁架一般构造图.dwg

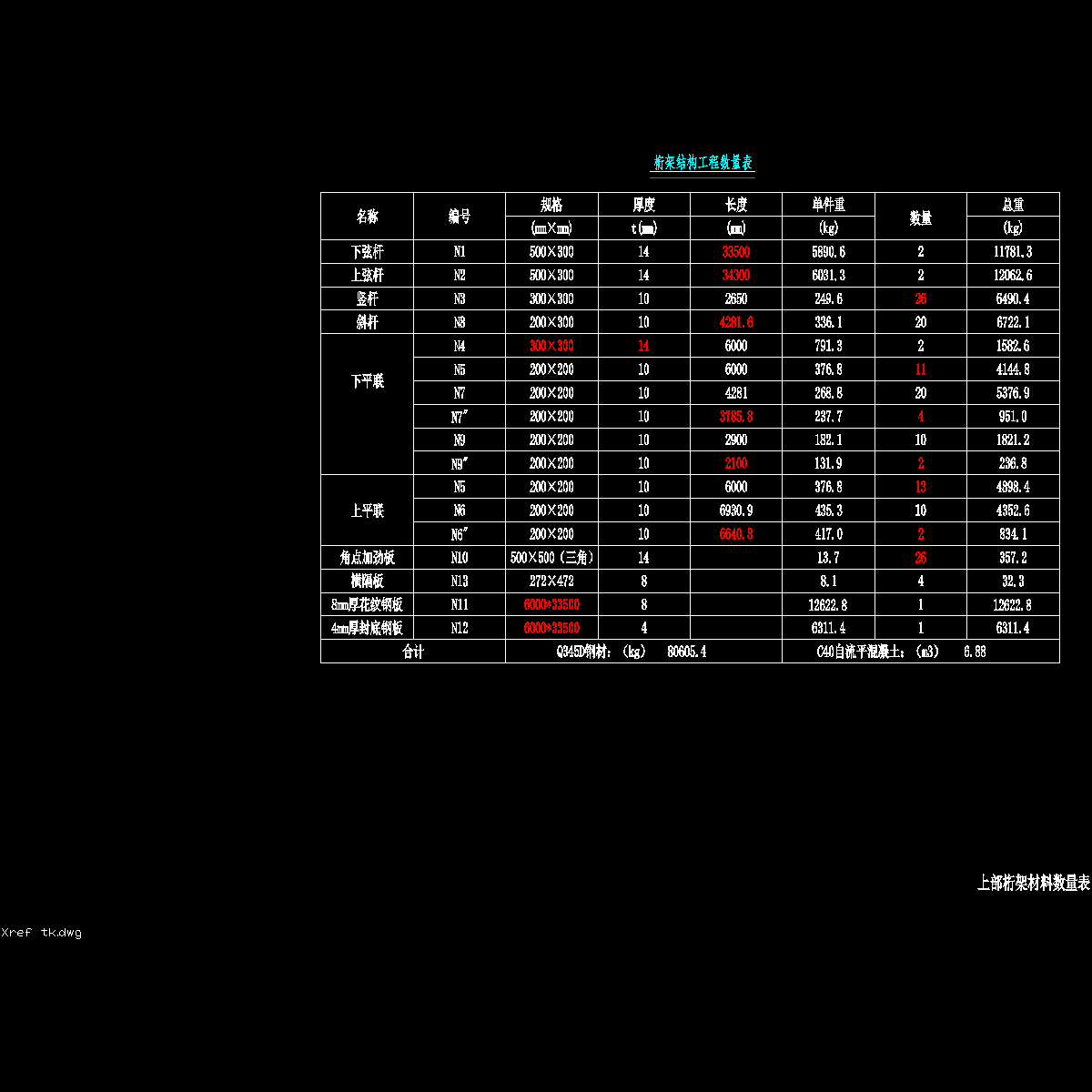

  • 桥施-05上部桁架材料数量表.dwg
    桥施-05上部桁架材料数量表.dwg

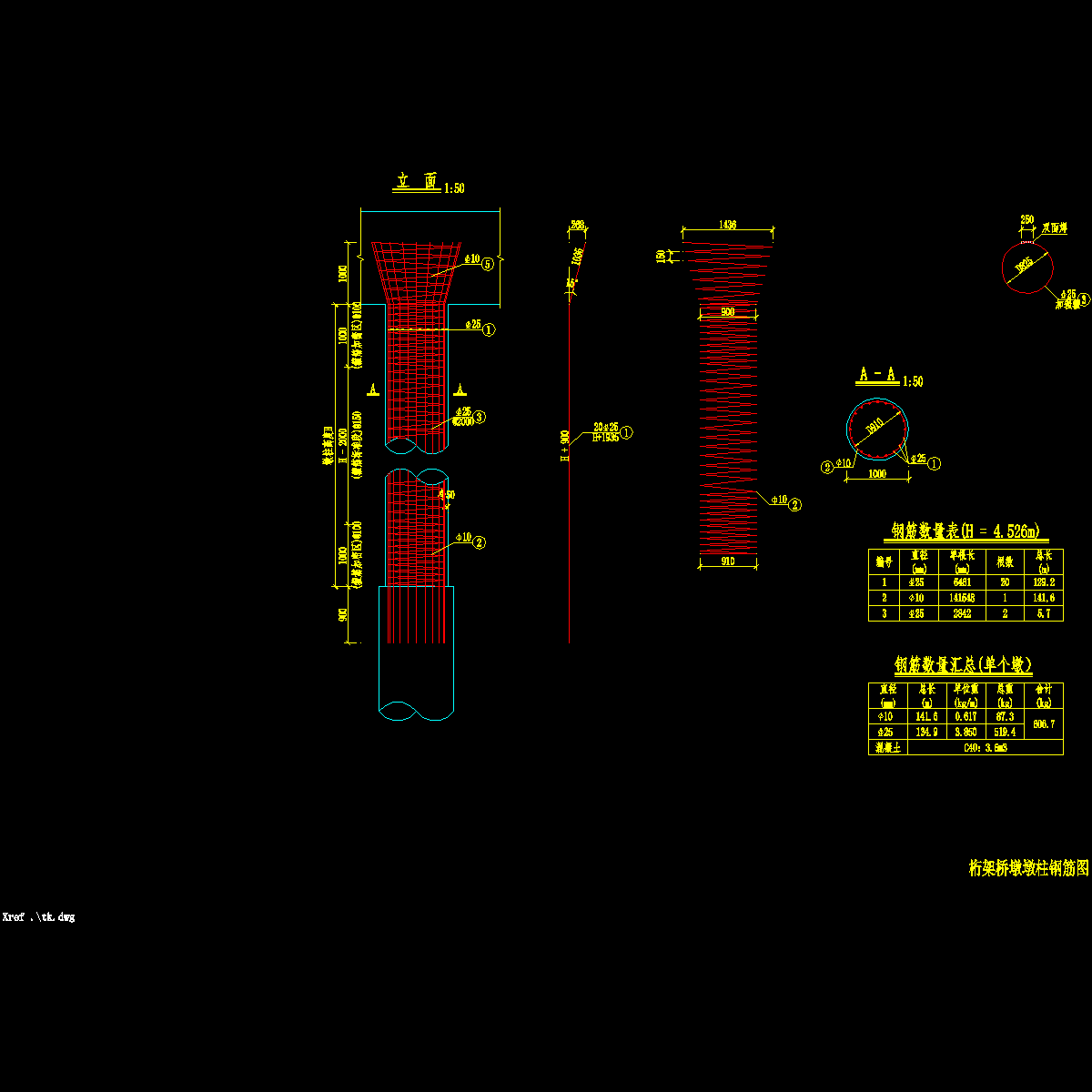

  • 桥施-08桁架桥墩墩柱钢筋图.dwg
    桥施-08桁架桥墩墩柱钢筋图.dwg
  • 桥施-09桁架桥墩承台钢筋图.dwg
    桥施-09桁架桥墩承台钢筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
