90米单线铁路下承式简支栓焊钢桁梁桥课程设计

附件详情

结构尺寸:
计算跨度L=90m;桥跨全长L=90.10m;节间长度d=9.00m;
主桁节间数n=10;主桁中心距B=5.75m;平纵联宽B0=5.30m;
纵梁高度h=1.45m;纵梁中心距b=2.00m;
......
设计内容:
1. 主桁杆件内力计算,并将计算结果汇整于2号图上;
2. 围绕E2节点主桁杆件截面选择及检算;
3. 主桁E2节点设计及检算;

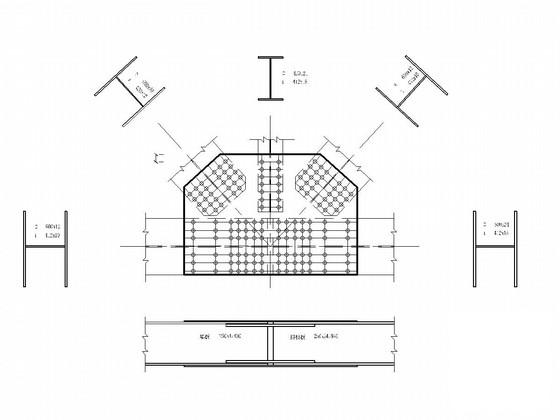

4. 绘制主桁E2 节点图 (3号图)。
......
设计于,共3张CAD设计图,16张 设计说明 书、受力计算书。

内容总览

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

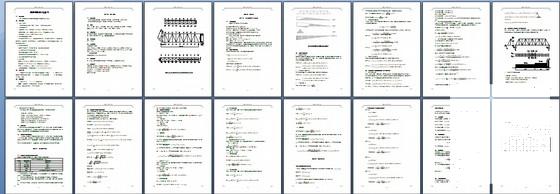

  • 简支梁桥设计 - 1
    简支梁桥设计 - 1
  • 简支梁桥设计 - 2
    简支梁桥设计 - 2
以上是部分截图,请下载附件后查看完整高清内容
