]1-40米下承式简支钢桁梁桥设计cad套图纸和引桥设计_短悬臂墩桥墩

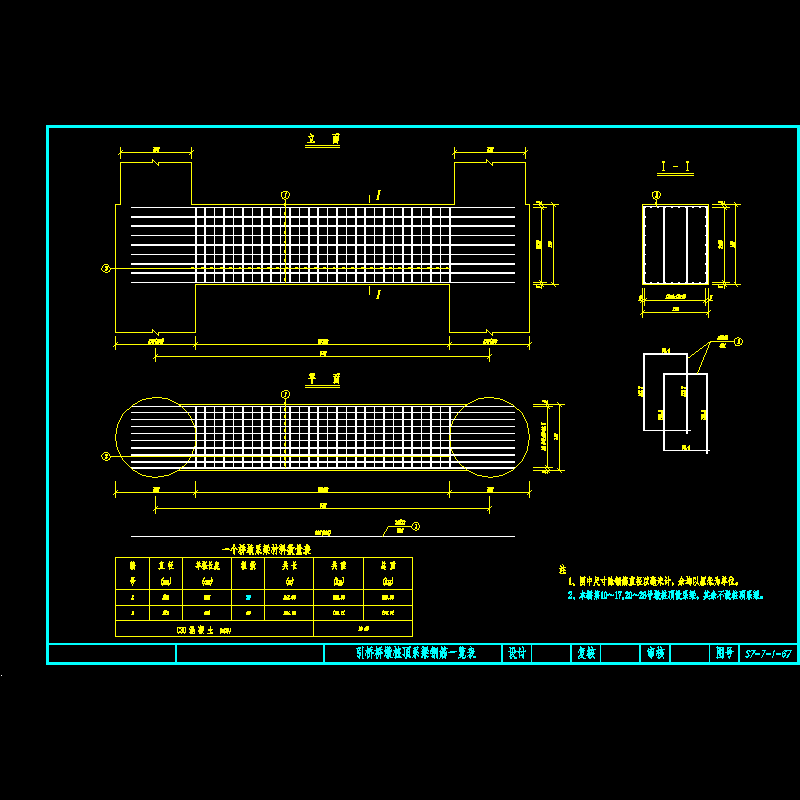

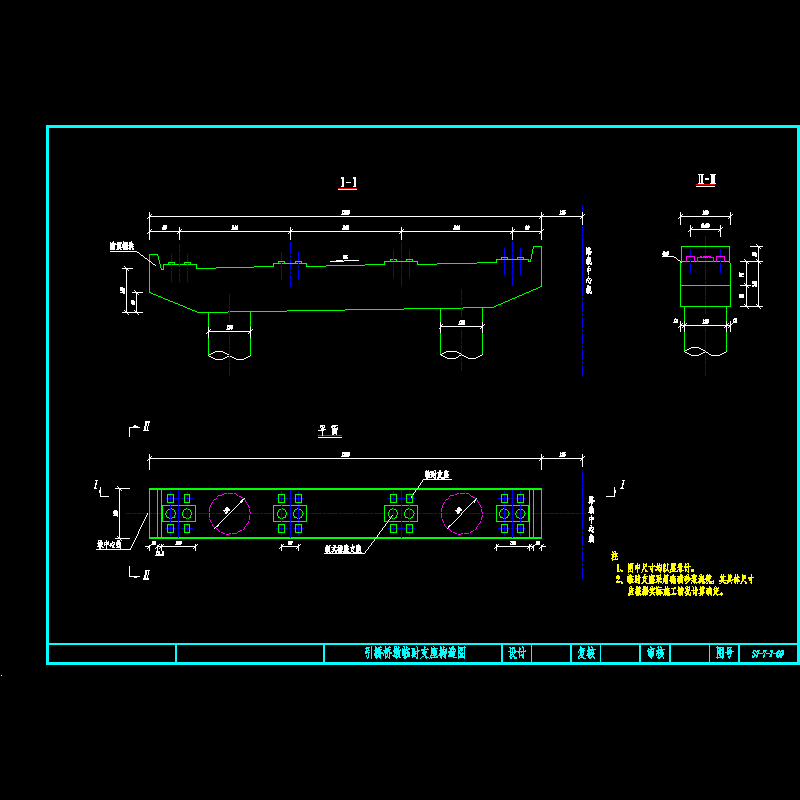

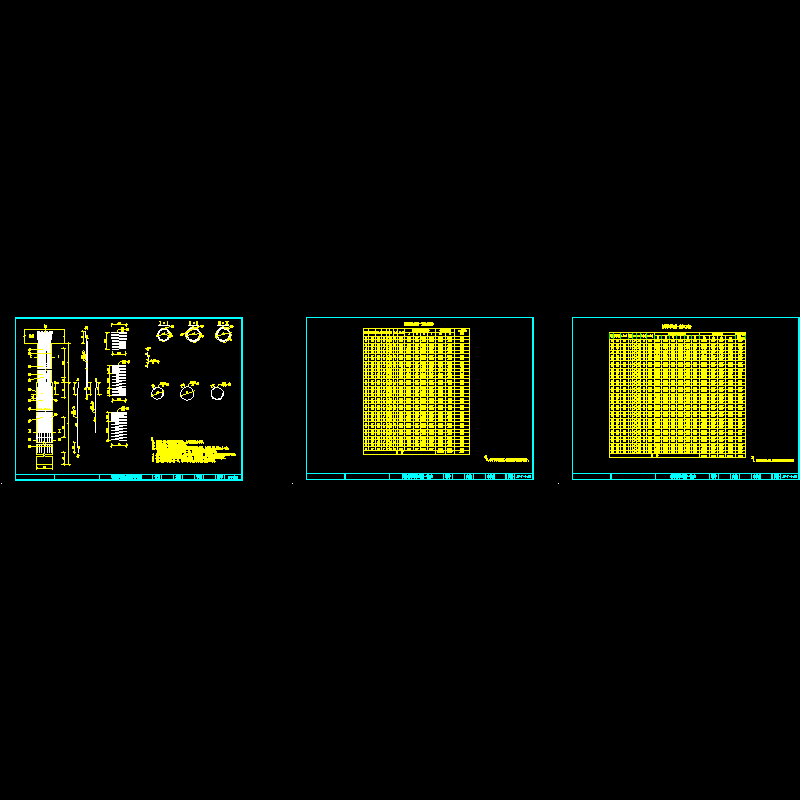

设计方案： 　　 主桥上部采用1-40米下承式简支钢桁梁，有分离式的双幅桥梁组成。 　　 主桁采用带竖杆的三角形腹杆体系，节间长度5m，主桁高度8m，高跨比为1/5。两片主桁中心距采用13.75m，宽跨比为1/2.91，桥面行车道宽度12.0m。 　　 主桥桥墩采用短悬臂墩，底部墩身横断面尺寸为400×200cm4。引桥桥墩为带盖梁的双柱式桥墩，墩柱直径1.3米，钻孔桩基直径为1.5米。两桥台均为肋板式桥台，桥台钻孔桩基直径为1.2米。桩基均按摩擦桩设计。 　　...... 　　技术标准： 　　 1、汽车荷载：公路—Ⅰ级； 　　 2、设计车速：120Km／ｈ； 　　 3、路线纵坡：不大于2%； 　　 4、地震动峰值加速度值：0.05g，（基本烈度Ⅶ度）； 　　 5、桥上护栏：引桥采用波形梁护拦或流线型外包式防撞护栏，主桥采用钢护栏，共73张CAD设计图。
