岔路口三角形曲线梁过街人行天桥图纸2020cad

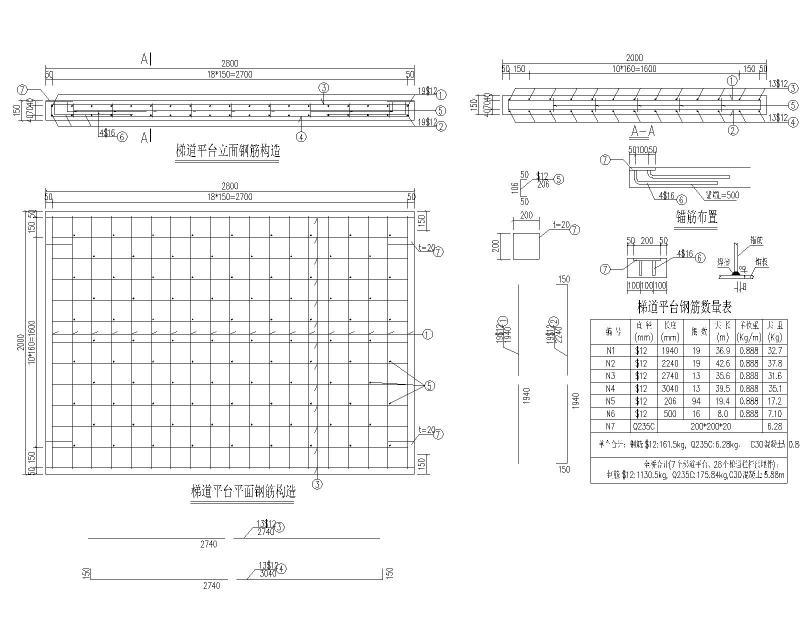

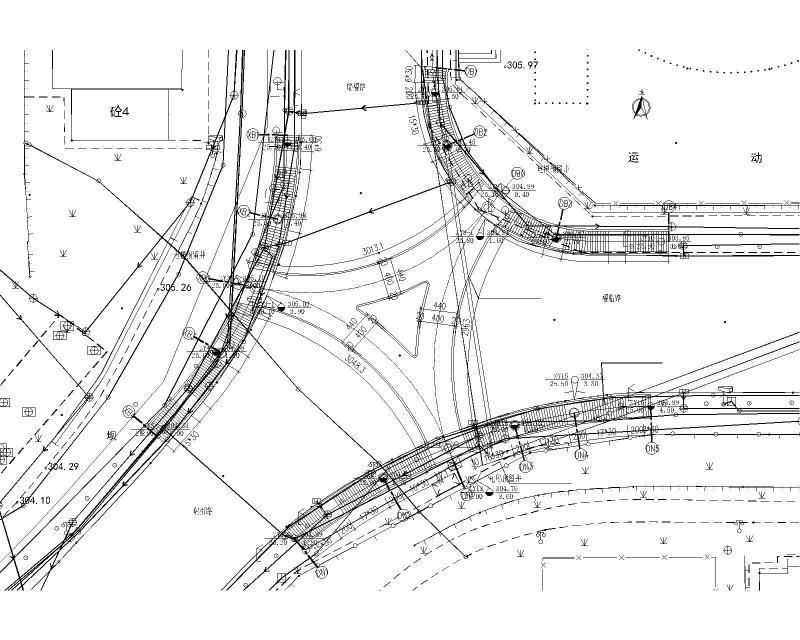

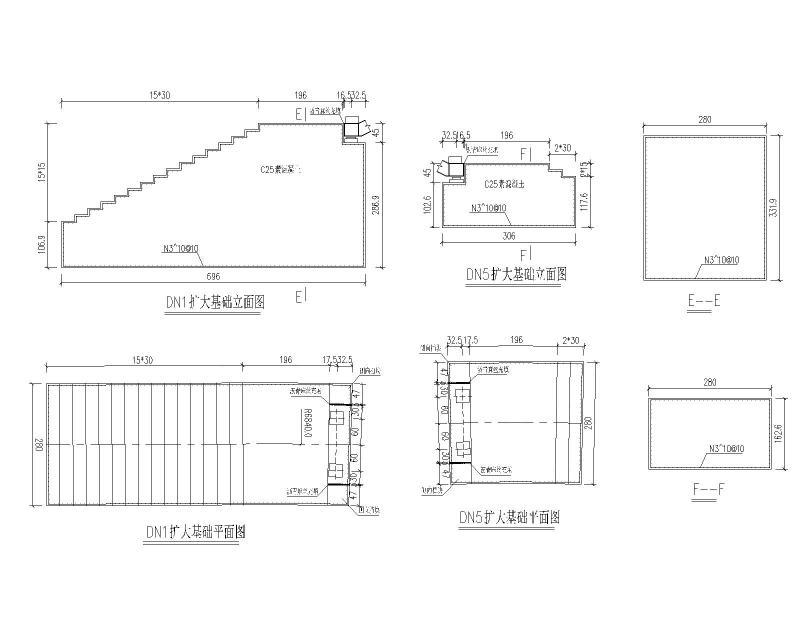

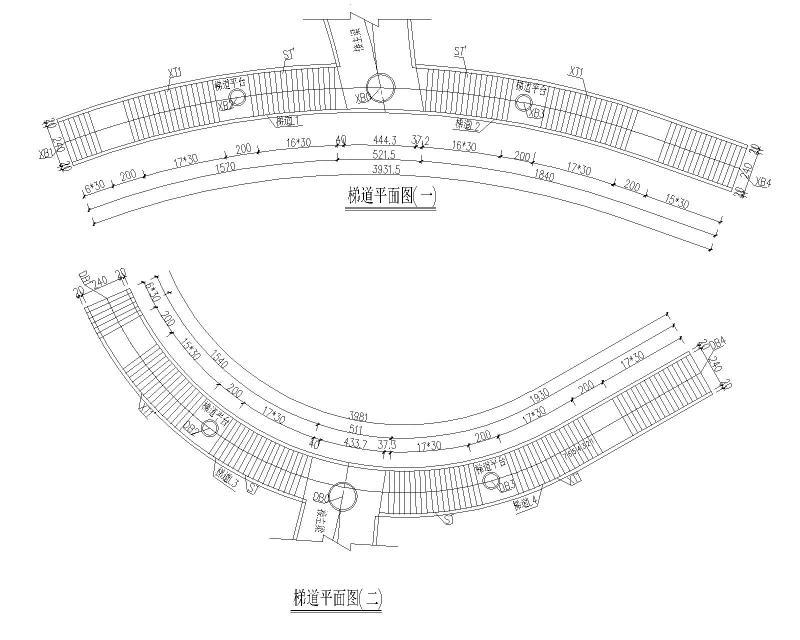

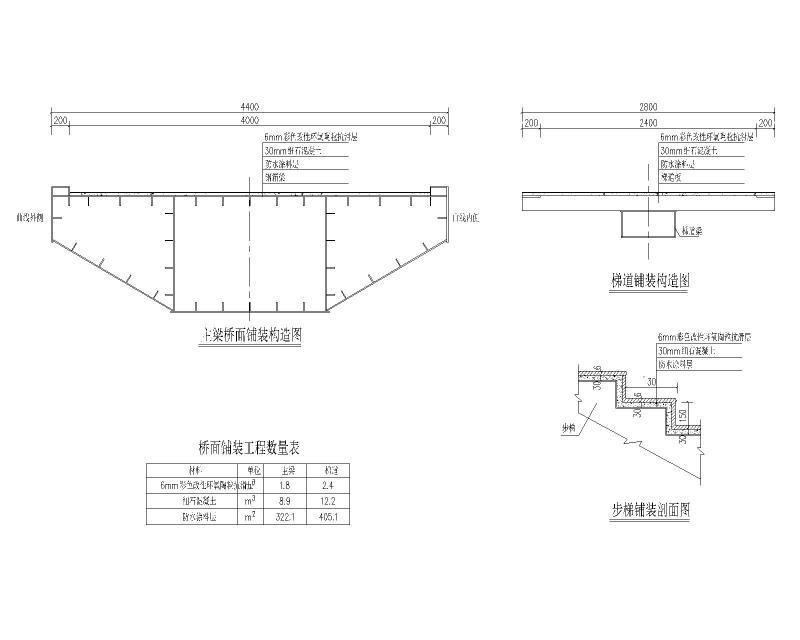

该附件为：岔路口三角形钢箱梁过街人行天桥图纸2020，格式为dwg，推荐下载参考。一、项目概要：xx天桥桥墩布置于人 行道内，主梁跨径布置为 30.483m+30.131m+29.63m，横断面布置为 0.2m（栏杆）+4m（人行道） +0.2m（栏杆），全宽 4.4m。梯道横断面布置为 0.2m（栏杆）+2.4m（人行道）+0.2m（栏杆）， 梯道全宽 2.8m，天桥共设置 3 座梯道,线型较简
