取水泵站全套CAD施工图纸.dwg

附件详情

为保障公司年产25万吨高档纸板项目的合理用水需要,该公司在热电厂下游、XX建材有限责任公司厂区内拟建取水泵站一座。一期取水总量约18000m3/d,二期取水总量将达到36000m3/d,三、四期将达到设计取水总量60000m3/d。……
本图纸是江苏省某取水泵站全套施工图。图纸内容包括:1.设计说明;2.平面位置示意图;3.运通泵房建筑详图;4.运通泵房结构详图;5.江堤注浆加固设计图;6.总体布置图。……
编制于近代年末

取水泵站全套施工图

取水泵站全套施工图

取水泵站全套施工图

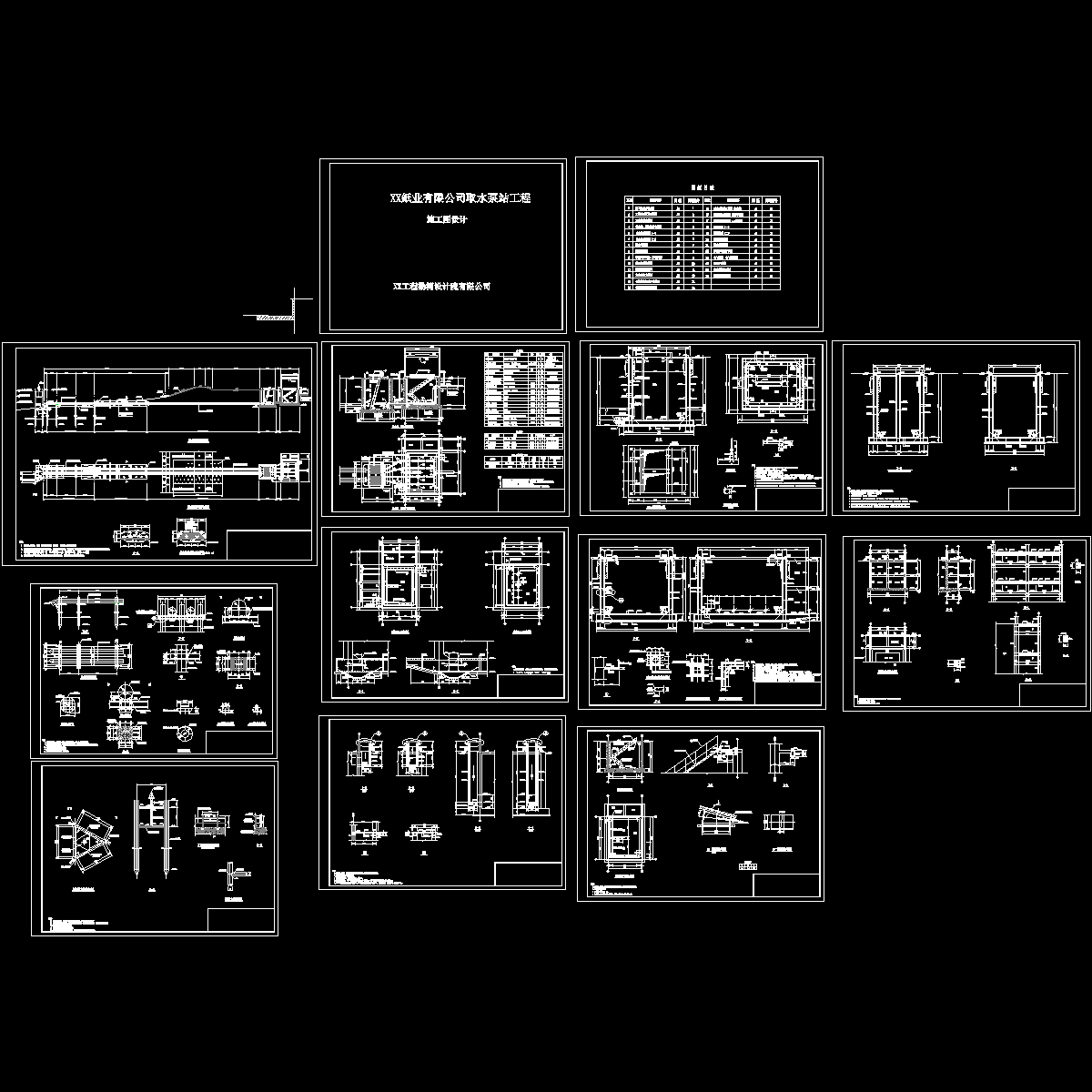

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

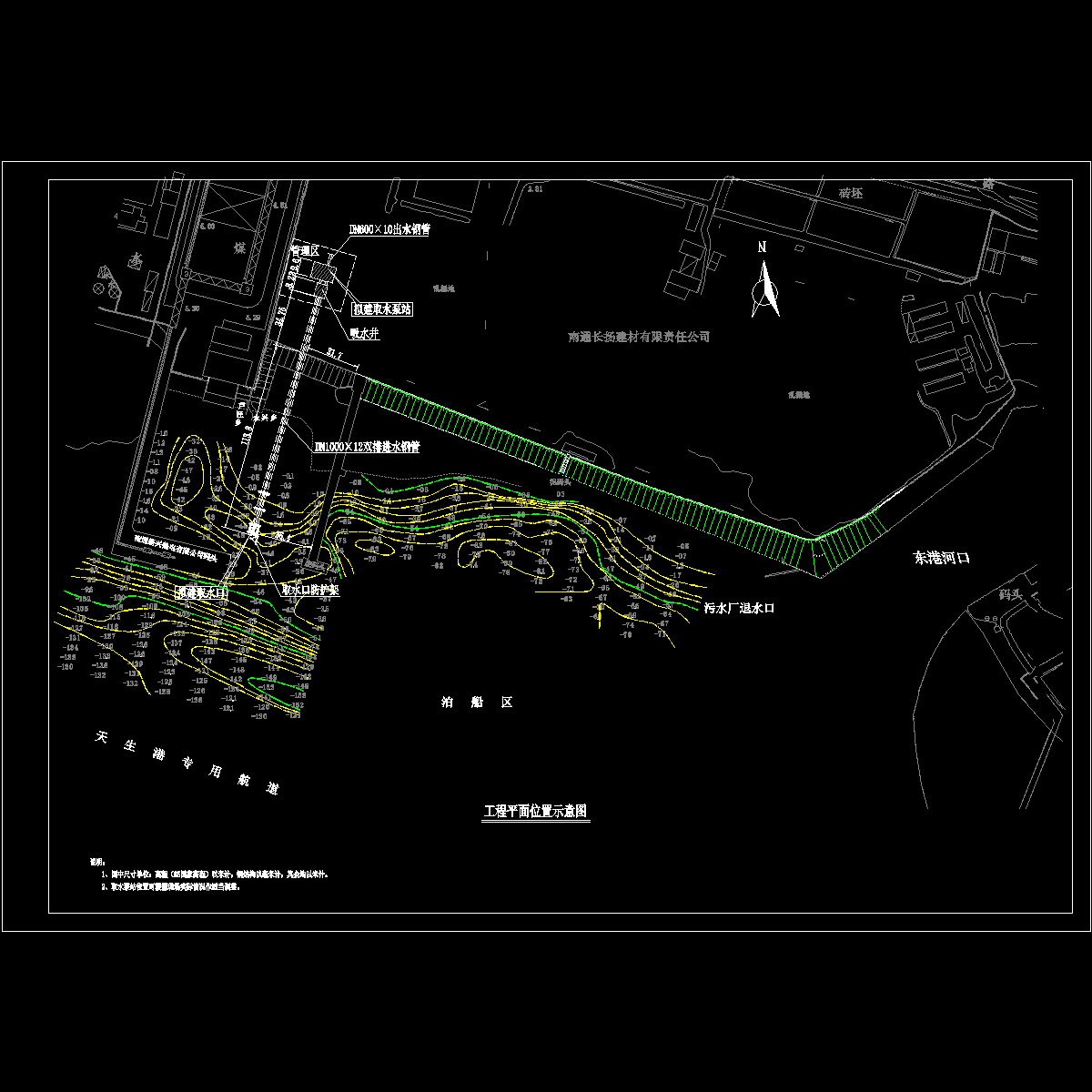

  • 平面位置示意图_dwg.dwg
    平面位置示意图_dwg.dwg
  • 总体布置图_dwg.dwg
    总体布置图_dwg.dwg

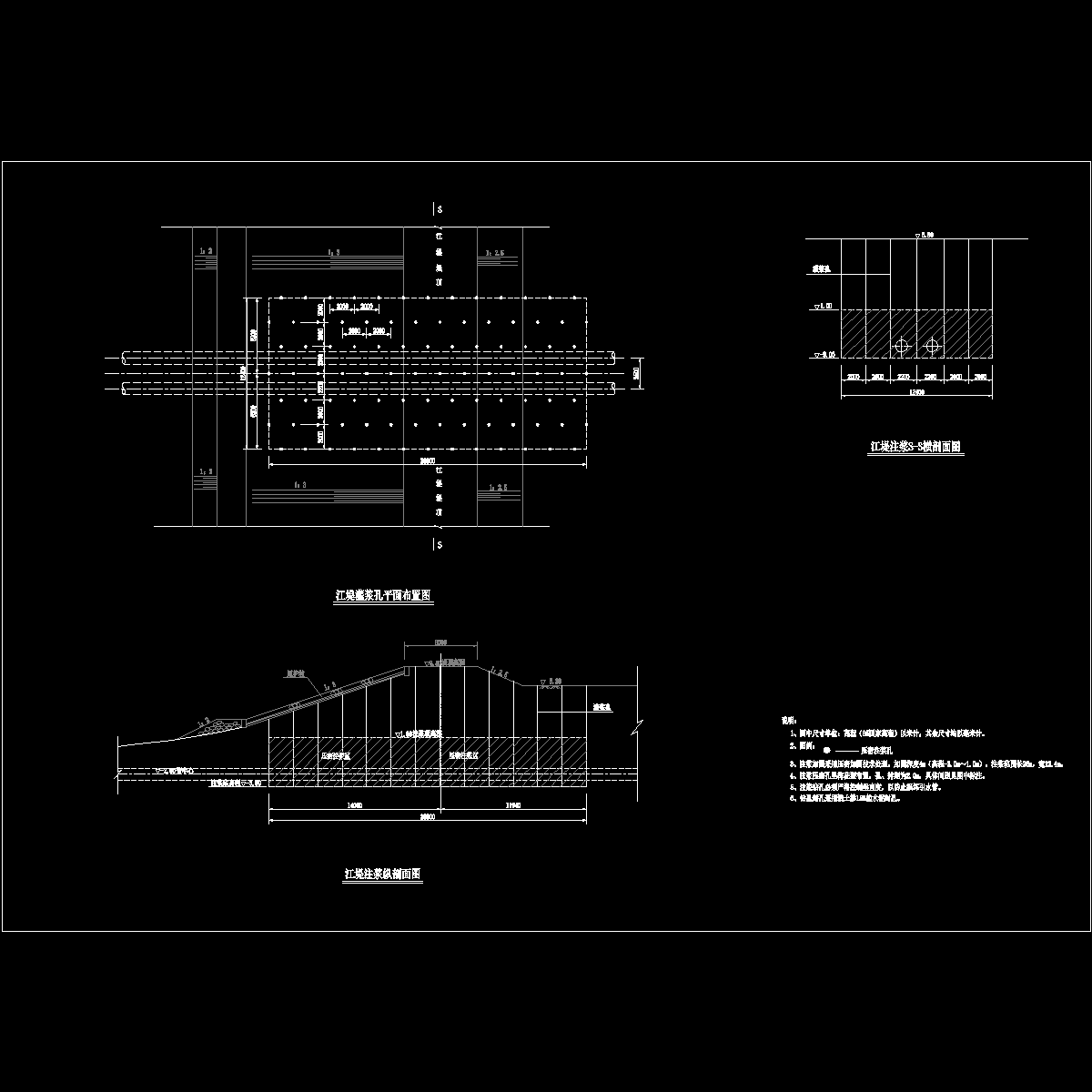

  • 注浆_dwg.dwg
    注浆_dwg.dwg

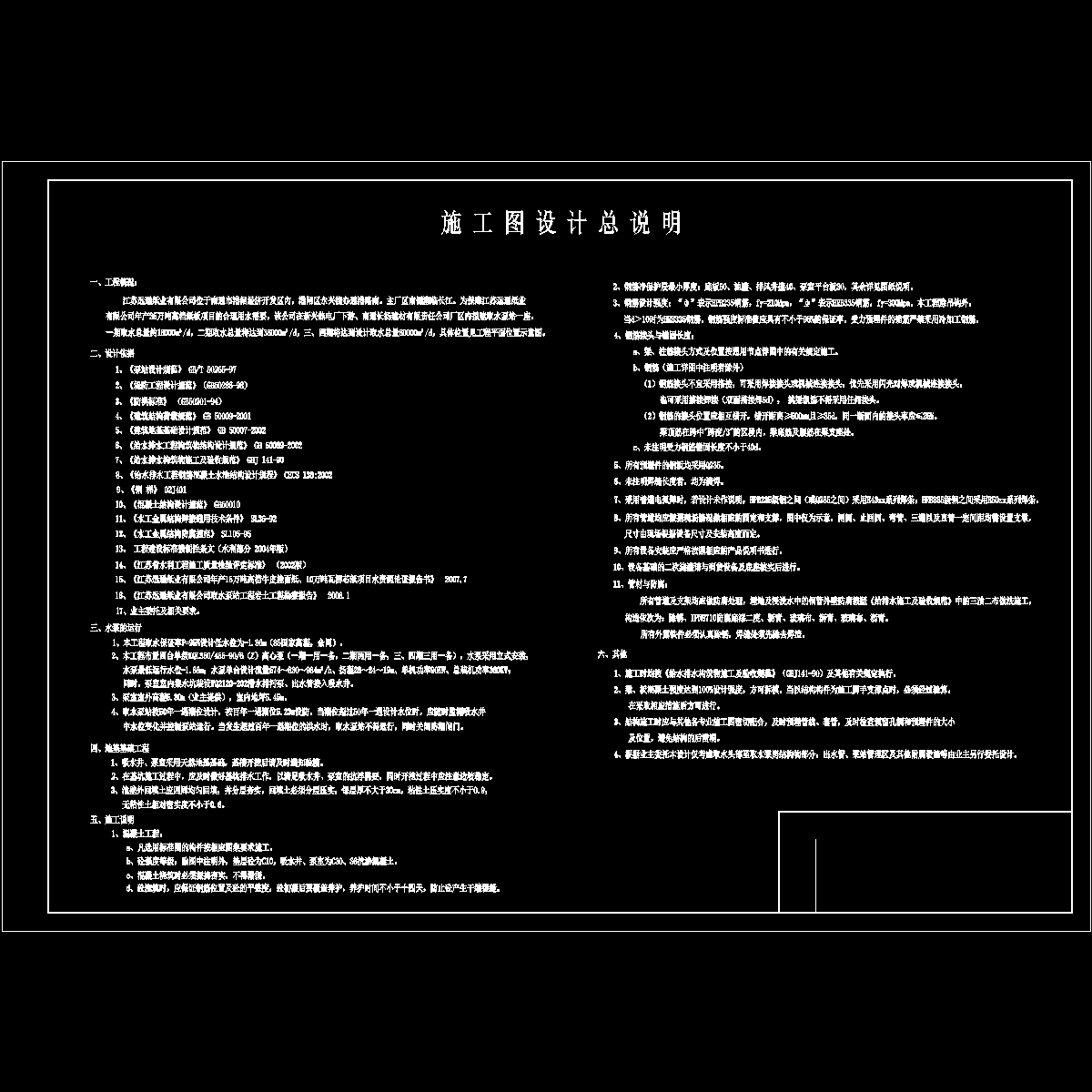

  • 设计说明_dwg.dwg
    设计说明_dwg.dwg

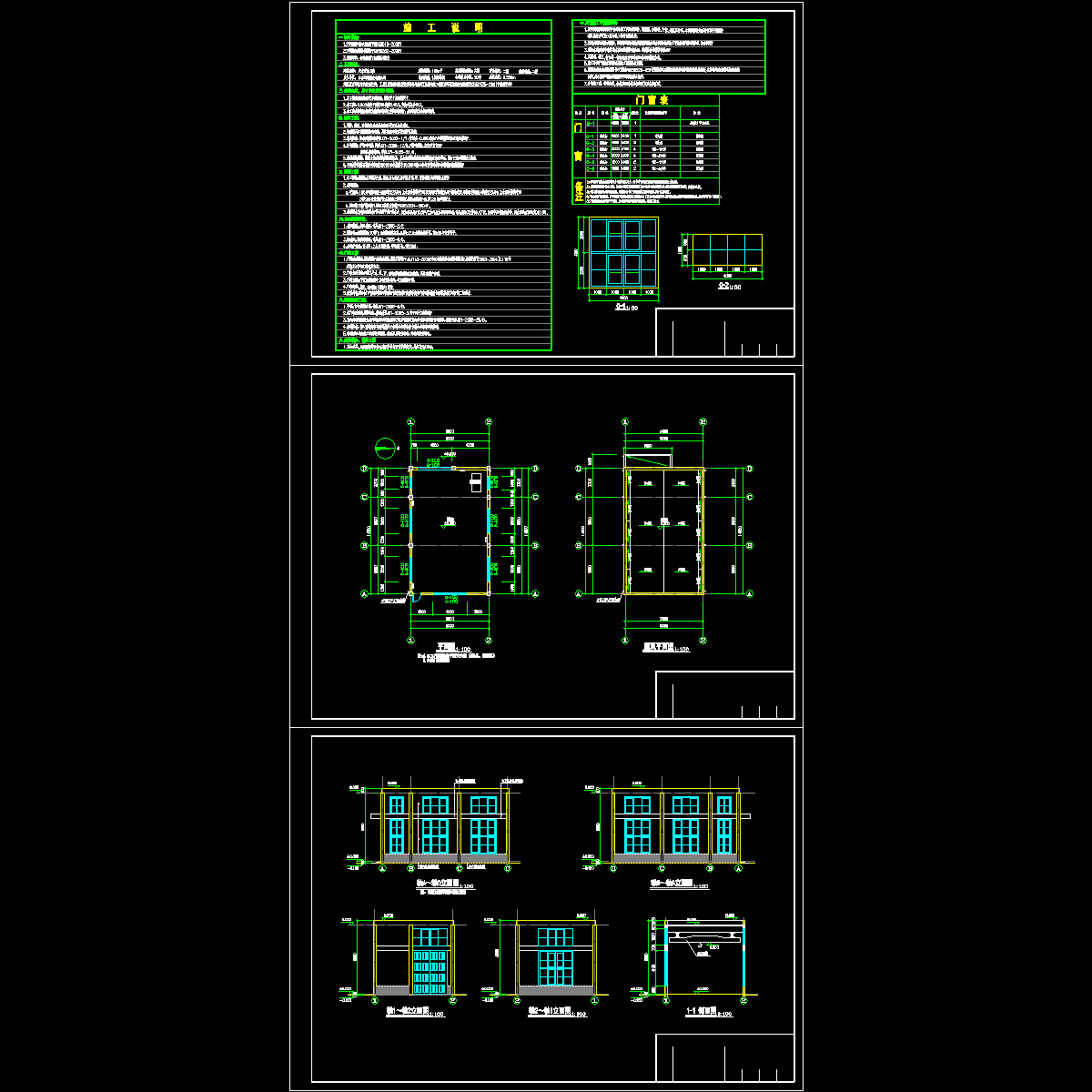

  • 运通泵房建筑_dwg.dwg
    运通泵房建筑_dwg.dwg
  • 运通泵房结构_dwg.dwg
    运通泵房结构_dwg.dwg
以上是部分截图,请下载附件后查看完整高清内容
