施工现场大门、围挡、安全防护棚等标准图纸样23张.dwg

附件详情

  • 施工设计说明
  • 施工现场大门围挡平面、立面图4
  • 平推式大门标准做法详图
  • 大门结构详图
  • 大门施工说明、照明和材料明细
  • 警卫室、围挡详图2
  • 安全通道3
  • 配电箱防护棚3
  • 钢筋(木工)加工防护棚5
  • 其他小型机械防护棚2
  • 定型化楼梯防护栏杆

附件详情

施工面积在2万平方米以下的施工大门采用平推式,施工面积在2万平方米以上的采用电动大门,可视具体情况决定是否采用侧门,重点工程及处于主要路段的工程必须采用侧门。
施工大门尺寸:门垛高度2.5m,平推式门板高1.8m。大门垛宽分6m和8m两种尺寸,小门垛宽1.5m,“建设集团有限公司”与“第某建筑工程公司”字体采用黑体,当门垛长6m时,每字大小为34X42cm;当门垛长8m时,每字大小为36X42cm。“某某某项目部”字体采用宋体,每字大小为30X40cm。小门垛上的标志四等分设置.平推式大门上“集团与您共建美好家园”字体采用楷体,字体大小为40X45cm。
3.施工大门墙体使用可拆卸定型化钢骨架连接(具体做法见施工图),外镶贴铝塑板或干挂大理石,外镶贴铝塑板时墙体厚度0.3m,干挂大理石时墙体厚度0.4m,施工中要严格遵守图中的尺寸要求。
4.施工大门灯具照明用电及电动大门用电应配备专用配电箱,灯具控制开关设在配电室内,在钢骨架单元连接时预留灯座固定铁板及线管并穿线备用,灯具间距要等分。
5.绿化带内植物应优先选用四季常青低矮草本植物。
……共计23张,设计于2009年

警卫室、围挡详图(一)

大门结构详图l

钢筋加工防护棚(五)

定型化楼梯防护栏杆

安全通道防护棚(二)

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

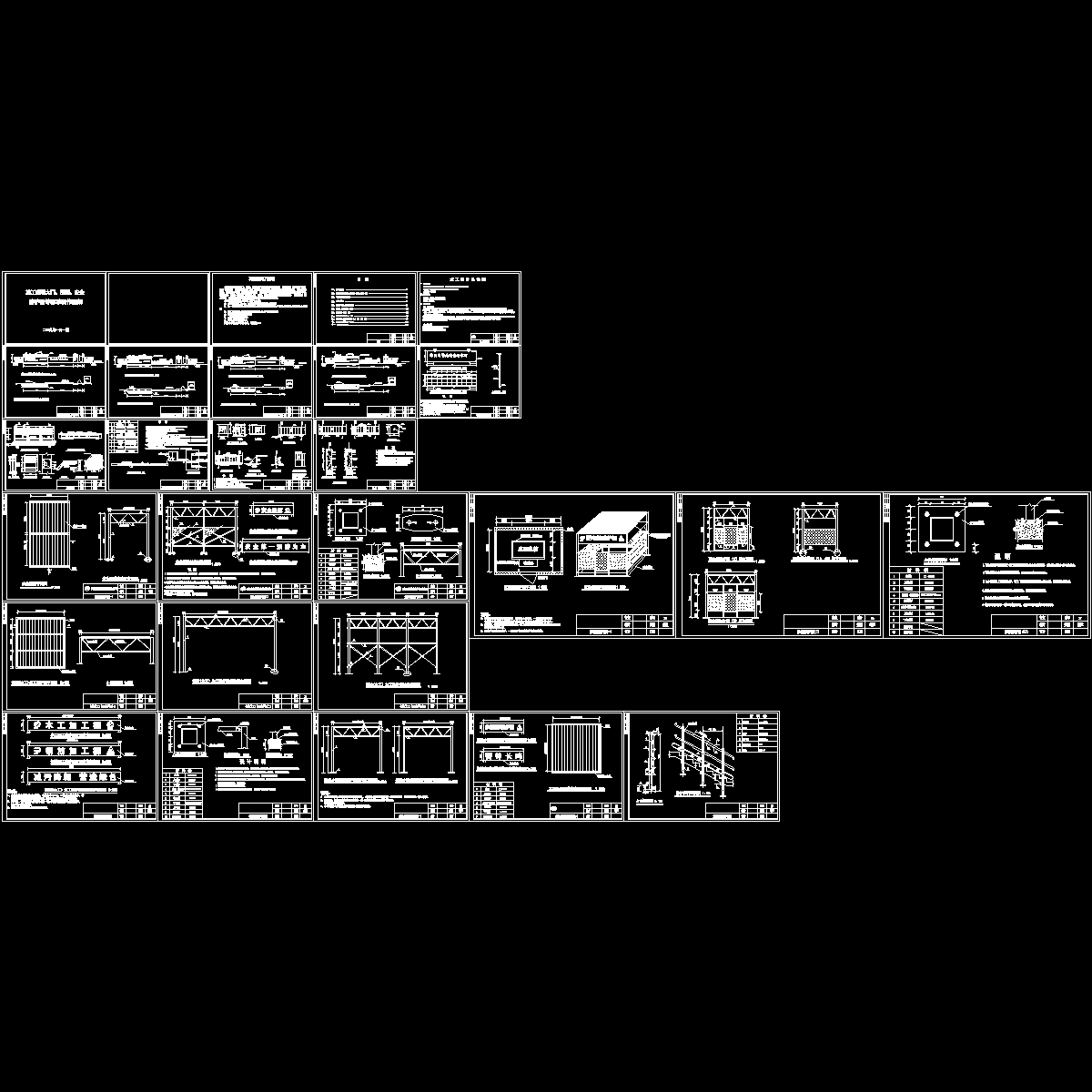

  • 施工现场大门、围挡、安全防护棚等标准图纸样23张.dwg - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
