省道公路安全生命防护工程施工cad图纸设计和横断面图

附件详情

  • 项目地理位置图
  • 设计总说明
  • 平面设计图
  • 安全设施工程数量汇总表
  • 安全设施一览表
  • 标志标牌材料数量汇总表
  • 波形钢护栏工程数量表
  • 混凝土砼护栏工程数量表
  • 标志牌布设一览表
  • 路面标线工程数量表
  • 挡土墙工程数量表
  • 安保设施布设横断面图
  • 单柱标志牌结构设计图
  • 桥梁限载牌设计图
  • 桥梁信息牌设计图
  • 单柱式标志牌基础设计图
  • 交通标志版面设计图
  • 单悬臂式指路标志牌设计图
  • 凸面镜结构设计图
  • 波形钢护栏布设图
  • 波形钢护栏端头布设图
  • 波形护栏护栏板结构详图
  • 波形护栏立柱结构详图
  • 护栏连接配件结构详图
  • 连续式钢筋砼护栏一般设计图
  • 路面减速带设计图
  • 直立式挡土墙通用设计图
  • 仰斜式挡土墙通用设计图
  • 道口标注一般结构图
  • 沿线筑路材料调查表
  • 预算编制说明
  • 施工图预算

附件详情

设计标准:
a)公路等级:等外公路。
b)设计行车速度:20km/h,路基宽度:6.0m,路面宽度:5.0m。
……
针对该路段的车流组成特性并考虑建设资金的合理利用等,本期安保工程设计了下列安保设施(措施):
1.警告标志牌:规格采用70cm正三角形单柱标志牌,主要设置于急弯、交叉路口、村庄两端;
2.禁令标志牌:规格采用直径60cm圆形单柱标志牌,用于设置限速和桥梁限载标志;
3.指路标志牌:采用360cm×165cm单悬臂标志牌,设置于路线起终点,指示道路连接地;
4.减速带:主要设于经过村庄、学校以及存在严重安全隐患的急弯陡坡路段;
5.波形钢护栏、钢筋混凝土护栏:主要设于路基外侧陡峭处、急弯外侧或临河邻水路段;对于安装波形护栏位置不足的路段,采取增设挡土墙,以满足安装护栏宽度的需要;对于高度在2m(含2m)以下的采用直立式挡土墙、2m以上的采用仰斜式挡土墙;
……

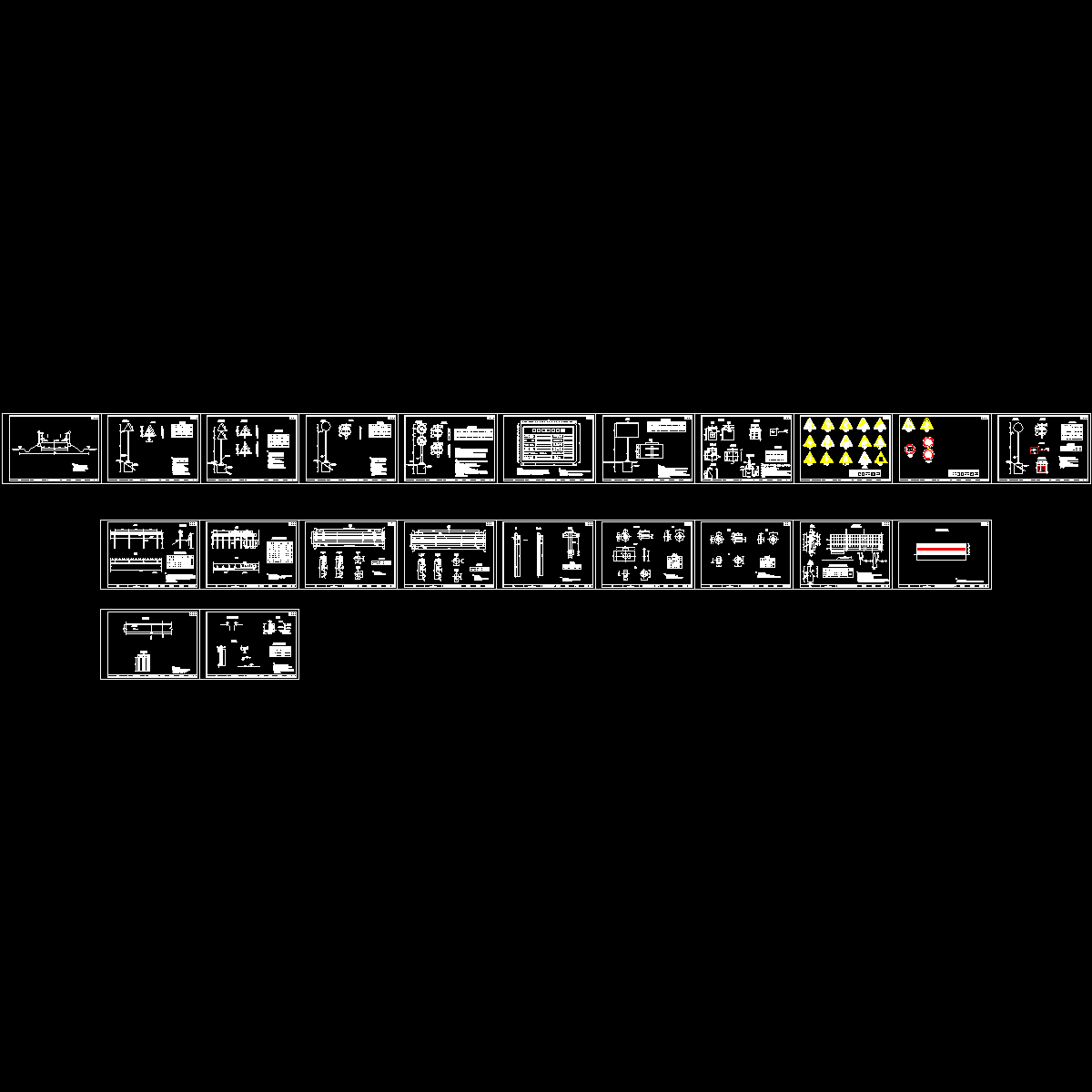

共65张,编制于2016年。

单悬臂指路标志牌

波形钢护栏端头布设图

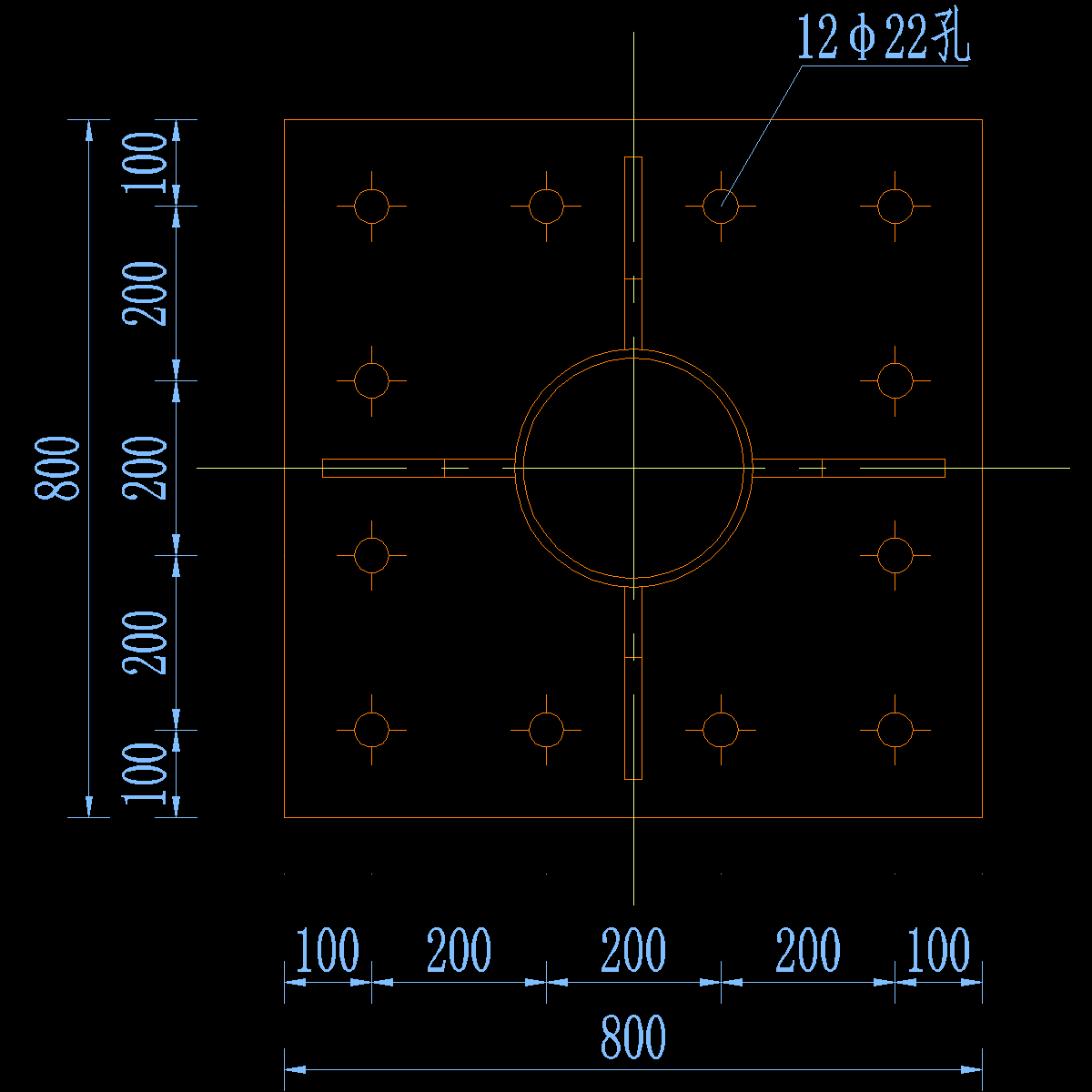

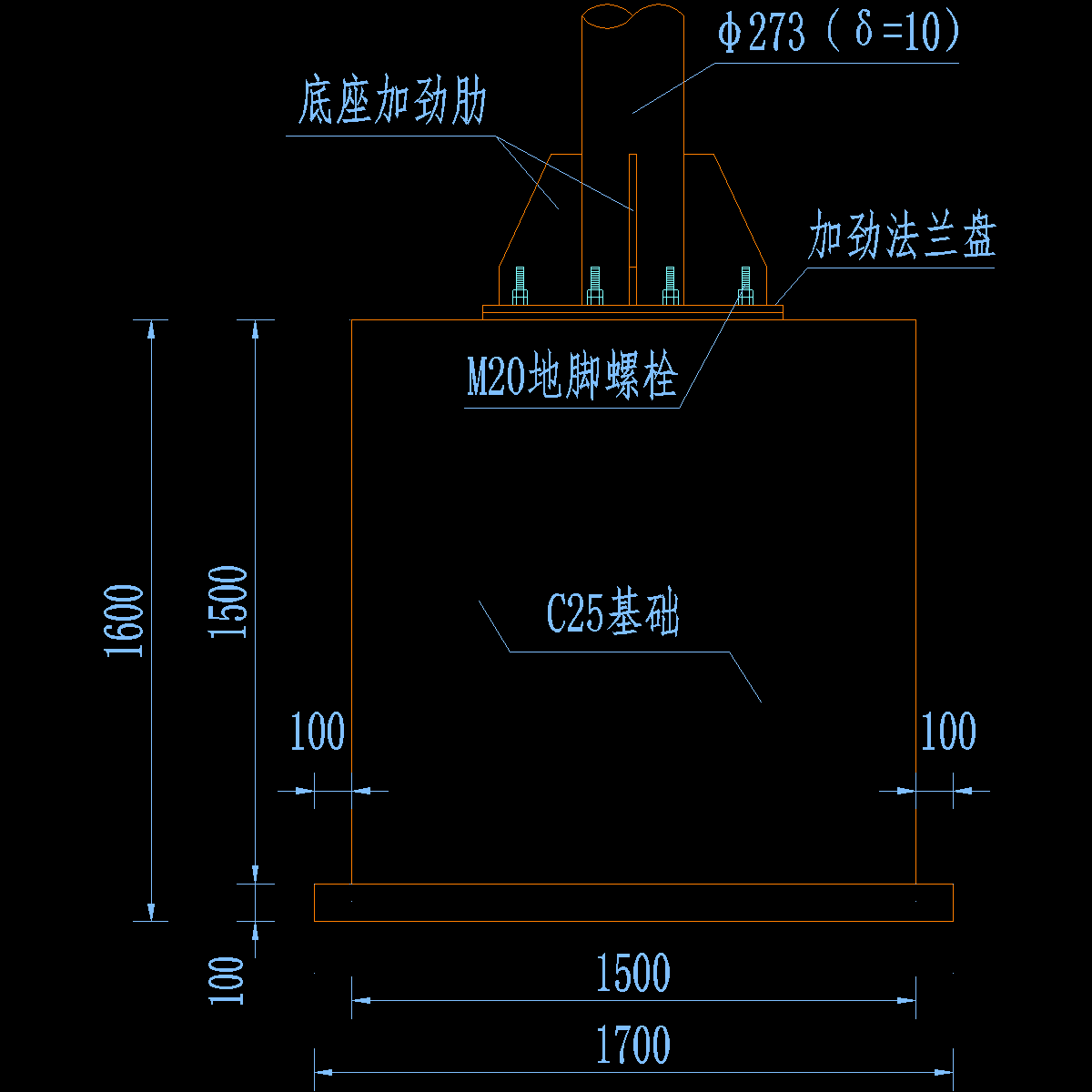

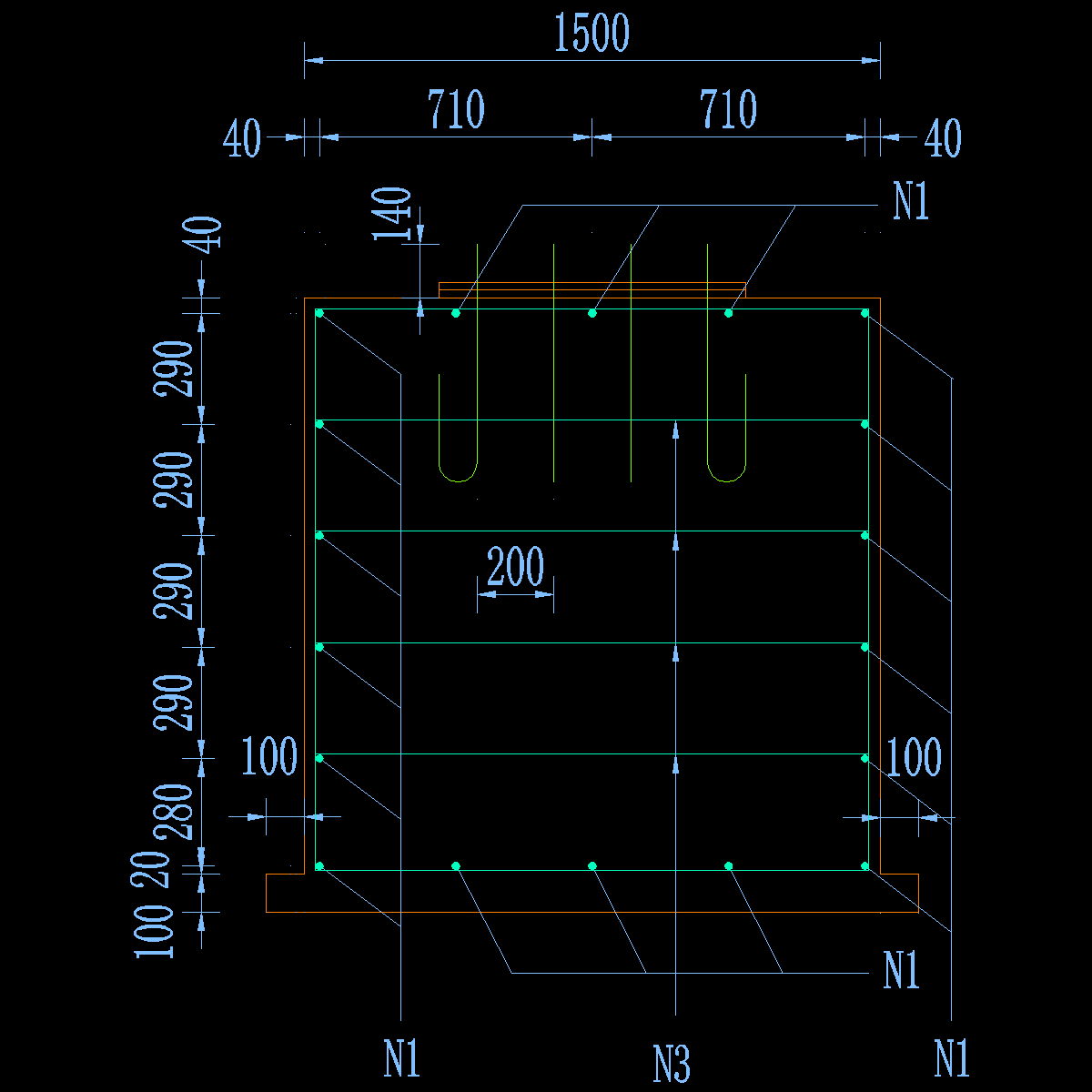

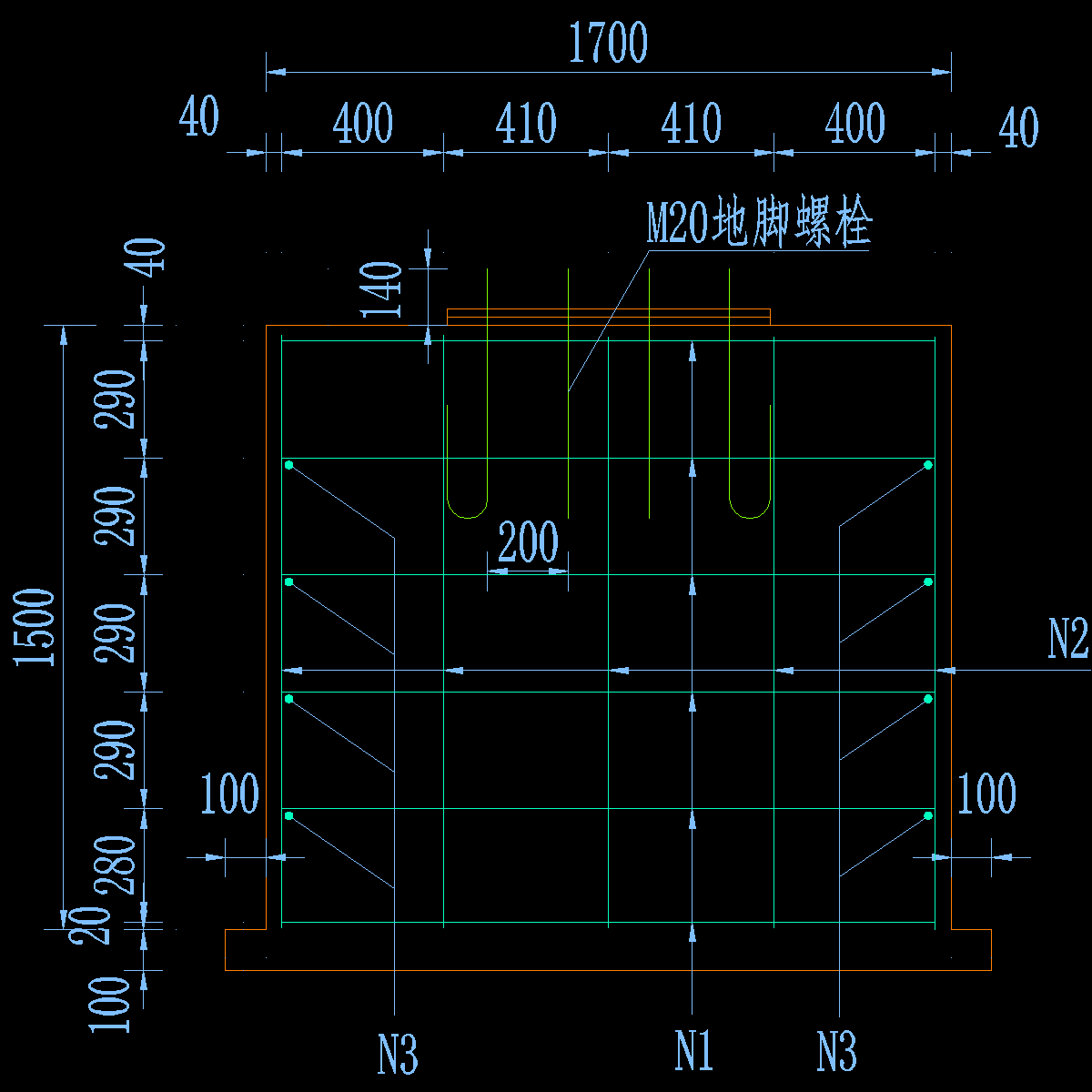

单悬臂标志基础设计图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 公路安全生命防护工程_22.dwg
    公路安全生命防护工程_22.dwg
  • 单悬臂标志基础设计图-1.dwg
    单悬臂标志基础设计图-1.dwg
  • 单悬臂标志基础设计图-10.dwg
    单悬臂标志基础设计图-10.dwg
  • 单悬臂标志基础设计图-2.dwg
    单悬臂标志基础设计图-2.dwg
  • 单悬臂标志基础设计图-4.dwg
    单悬臂标志基础设计图-4.dwg
  • 单悬臂标志基础设计图-7.dwg
    单悬臂标志基础设计图-7.dwg
  • 单悬臂标志基础设计图-8.dwg
    单悬臂标志基础设计图-8.dwg
以上是部分截图,请下载附件后查看完整高清内容
