242省道公路工程段桥梁上下部结构通用设计图纸.dwg

空心板设计要点:   1.图中空心板跨中弯矩以简支正板为设计依据,支点剪力以简支斜板为设计依据。横向分布系数按铰结板法计算。   2.预应力砼空心板桥采用组合梁的计算特点,运营状态下主梁应力按预制板、铰缝及整体化现浇混凝土共同受力计算。由于预制板施工时存在反拱值,故10cm整体化现浇砼按8cm参与共同受力计算。   3.预制板梁按部分预应力混凝土A类构件设计,分别进行承载能力极限状态验算;持久状况正常使用极限状态验算;持久状况和短暂状况构件的应力验算。   4.图中的预应力筋有效长度已包括预应力筋的传力锚固长度。   5.预制空心板采用充气橡胶芯模成孔。   6.预应力筋锚下张拉控制应力为σcon=0.75fpk=1395MPa,每根钢绞线的控制张拉力为193.9kN。   7.预应力混凝土板存梁时间不应超过60天,否则将产生较大的上拱度。放张时及放张后不同龄期的上拱度表如下:   8.计算先张法预应力损失σL3时,按温差△t=20°C进行设计。   9.斜交板桥有右斜、左斜之分,针对不同的具体桥梁,使用时需特别注意。本图只绘出一种斜角情况,另一方向斜角情况与其尺寸完全相同,仅斜角反向。   10.本图各种材料数量表除注明者外余均按半幅路基统计。   11.对于非标准梁长的板梁,施工时应根据其实际梁长进行预制,预应力筋、普通钢筋较之标准板梁相应加长,箍筋相应增加,预应力筋有效长度不变。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 005--上部构造横断面图(l=10m).dwg
    005--上部构造横断面图(l=10m).dwg

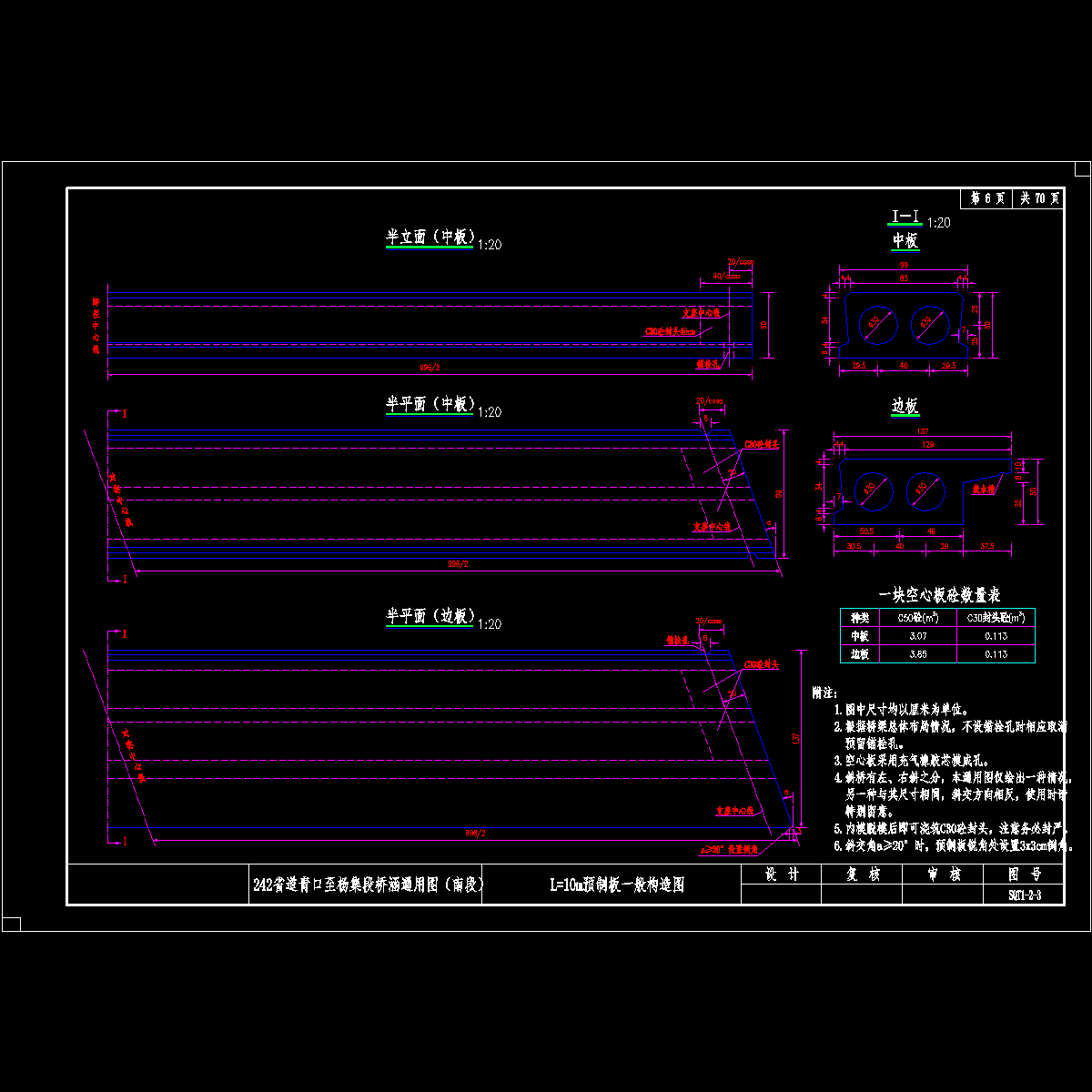

  • 006--预制板一般构造图(l=10m).dwg
    006--预制板一般构造图(l=10m).dwg

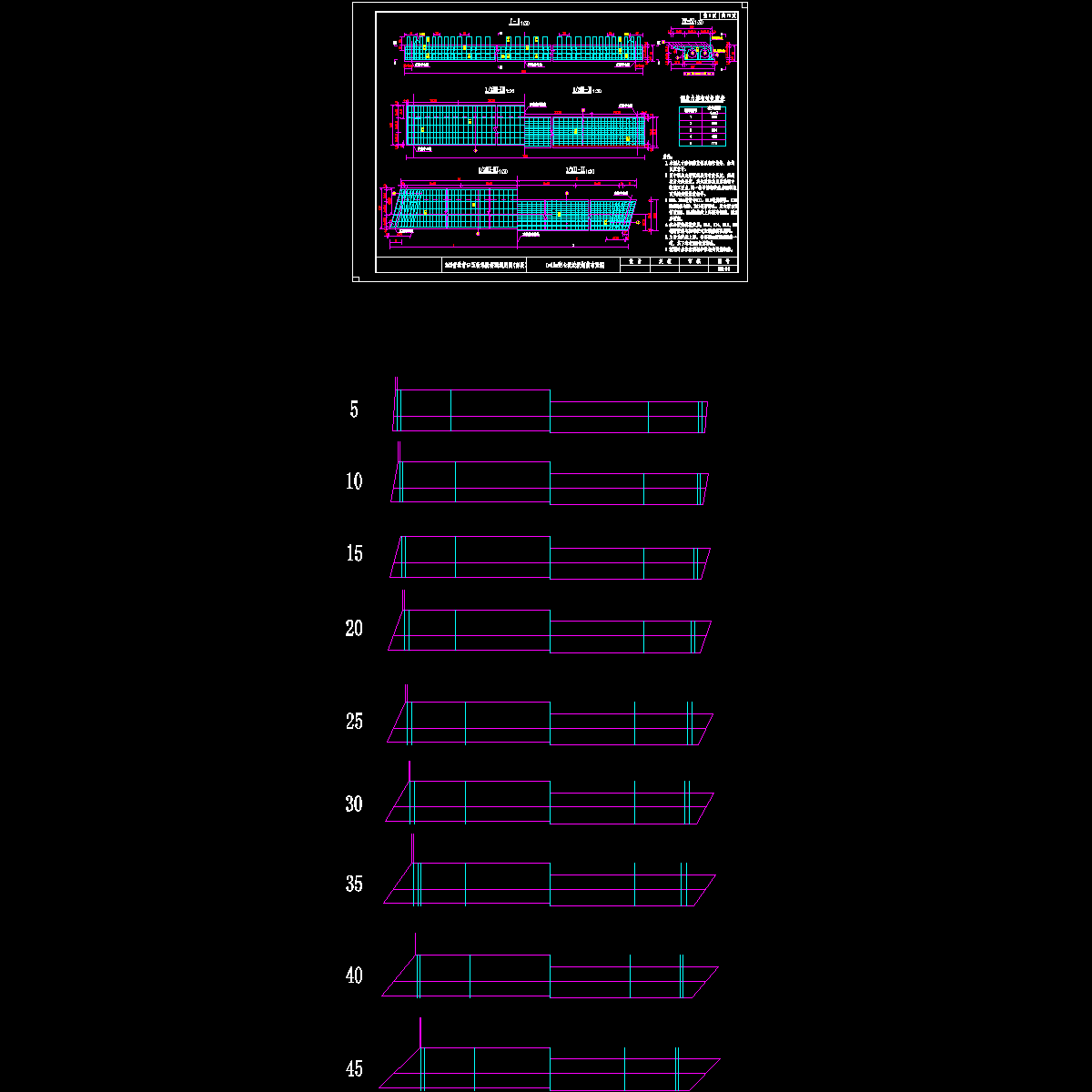

  • 007--空心板中板钢筋布置图(l=10m).dwg
    007--空心板中板钢筋布置图(l=10m).dwg

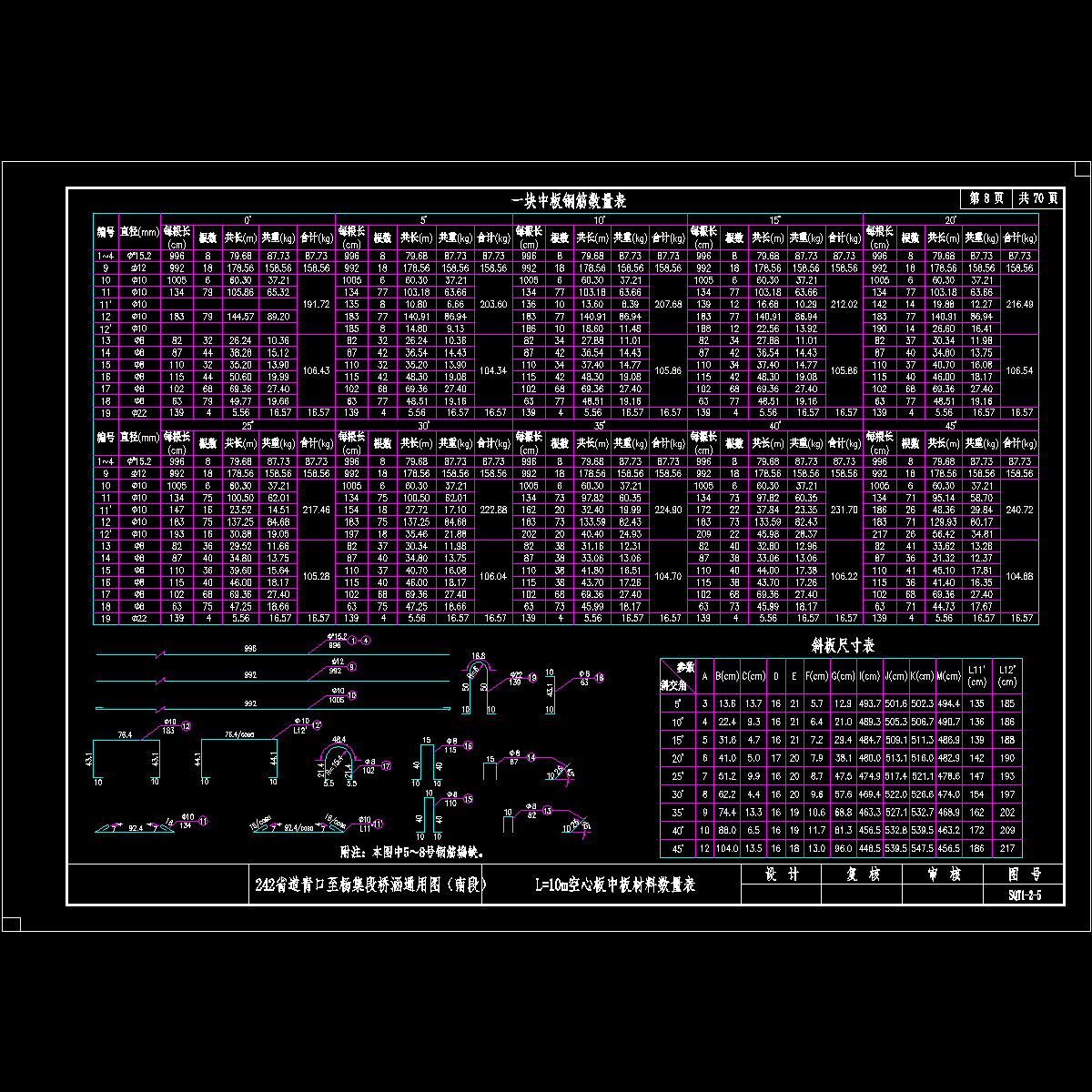

  • 008--空心板中板材料数量表(l=10m).dwg
    008--空心板中板材料数量表(l=10m).dwg
  • 009--空心板边板钢筋布置图(l=10m).dwg
    009--空心板边板钢筋布置图(l=10m).dwg
  • 010--空心板边板材料数量表(l=10m).dwg
    010--空心板边板材料数量表(l=10m).dwg
  • 011--桥面现浇层钢筋布置图(l=10m).dwg
    011--桥面现浇层钢筋布置图(l=10m).dwg
  • 012--斜板钝角桥面加强钢筋布置图(l=10m).dwg
    012--斜板钝角桥面加强钢筋布置图(l=10m).dwg
  • 013--支座预埋钢板构造图(l=10m).dwg
    013--支座预埋钢板构造图(l=10m).dwg
  • 014--一孔上部构造主要材料数量表(l=13m).dwg
    014--一孔上部构造主要材料数量表(l=13m).dwg
以上是部分截图,请下载附件后查看完整高清内容
