5层实验小学框架结构施工方案图纸

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
该资料为福建宁德某五层实验小学框架 结构施工图 。
结构平面为Z型，存在平面布置不规则，采用分缝处理。
图纸说明详细，结构图纸完整，各个节点大样清晰。

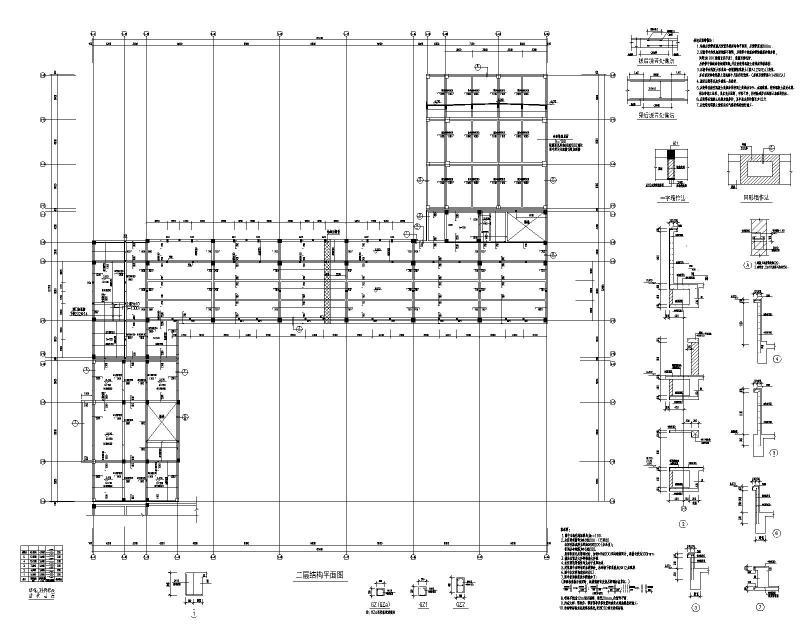

二层结构平面图

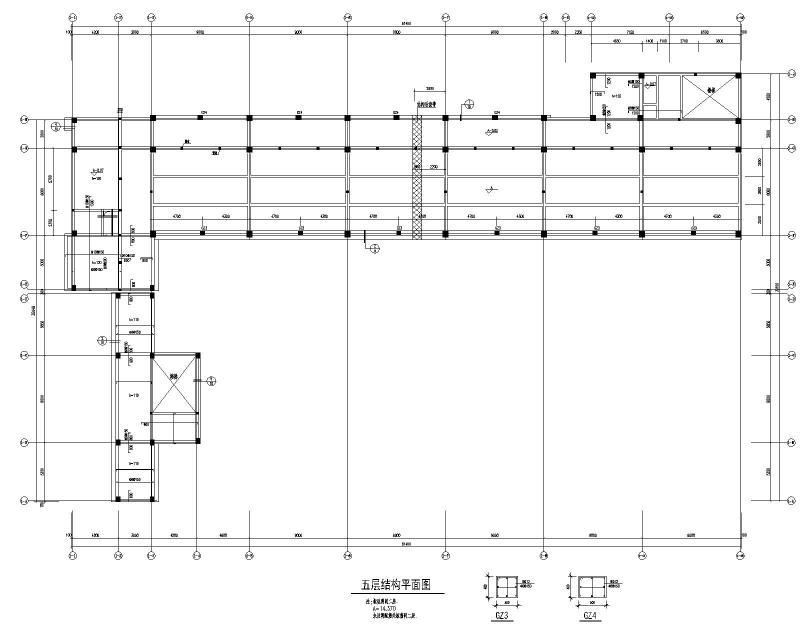

五层结构平面图

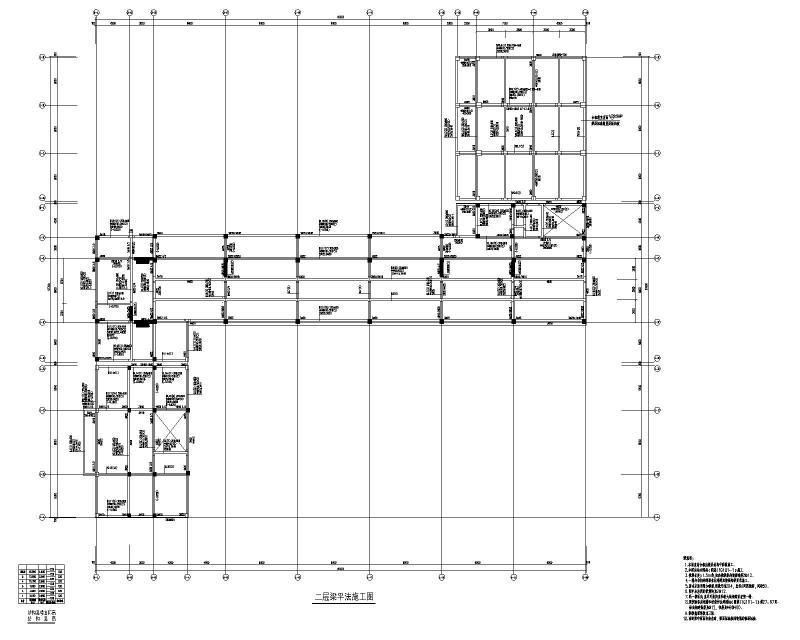

二层梁平法施工图

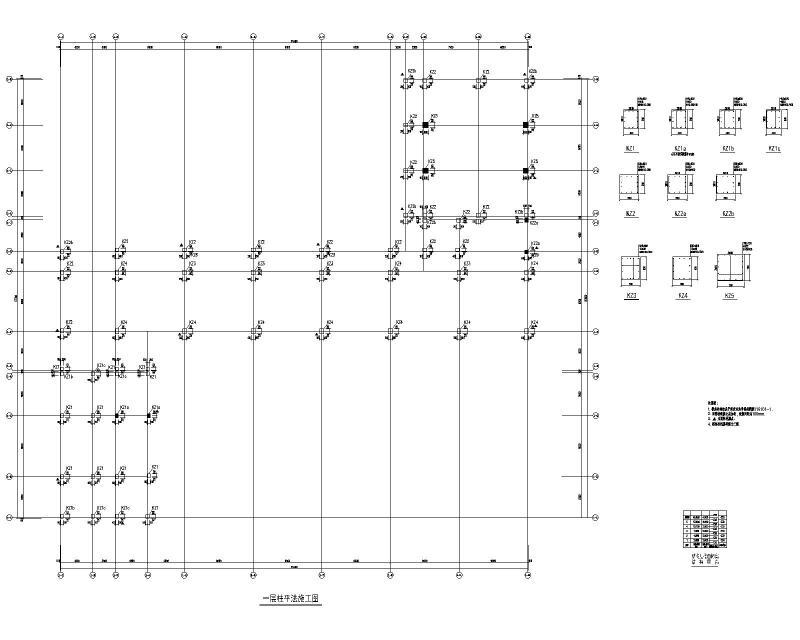

一层柱平法施工图
桩基平面布置图
楼梯结构图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 框架结构施工方案 - 1
    框架结构施工方案 - 1
  • 框架结构施工方案 - 2
    框架结构施工方案 - 2
  • 框架结构施工方案 - 3
    框架结构施工方案 - 3
  • 框架结构施工方案 - 4
    框架结构施工方案 - 4
  • 框架结构施工方案 - 5
    框架结构施工方案 - 5
  • 框架结构施工方案 - 6
    框架结构施工方案 - 6
以上是部分截图，请下载附件后查看完整高清内容
