5层框架结构宾馆建筑施工cad图纸_结构设计图

  • 工程设计年代:近代.6
  • 图纸设计深度:施工图
  • 其它专业图纸:结构
  • 建筑面积:4380.78平方米
  • 建筑层数:5
  • 效果图:无
  • 有无人防:无

附件详情

该项目为青海省西宁市某宾馆。
总建筑面积为:4380.78平方米;
建筑类型丙级,抗震设防烈度七度,耐火等级为二级;
建筑设计使用年限为:50年;
建筑结构为框架结构,五层;
设计功能包括休息室、美发室、大厅、会客室、标准间、套房等等
图纸内容包括设计任务书,建筑设计图,结构设计图!


2

3

4

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

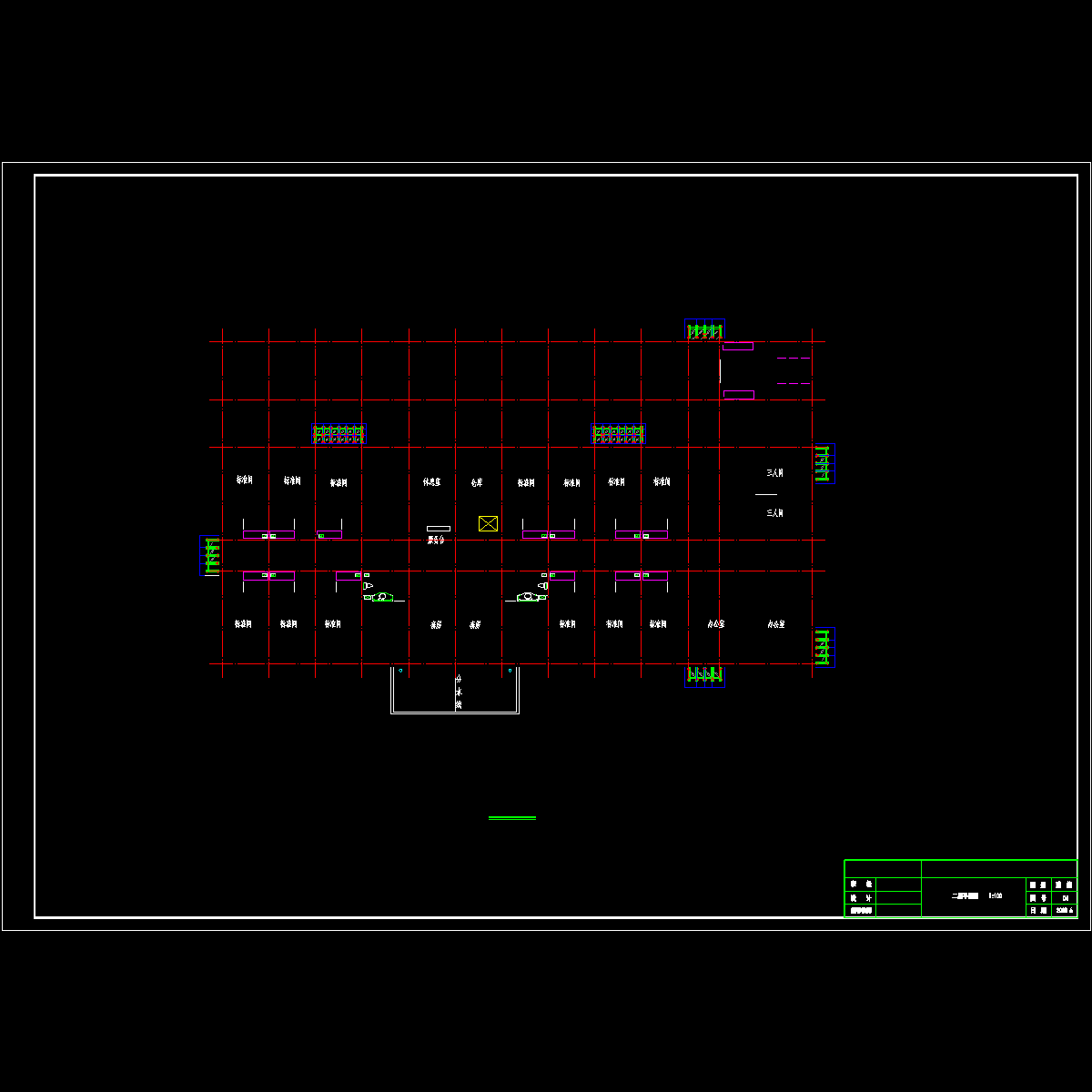

  • 二层平面图.dwg
    二层平面图.dwg

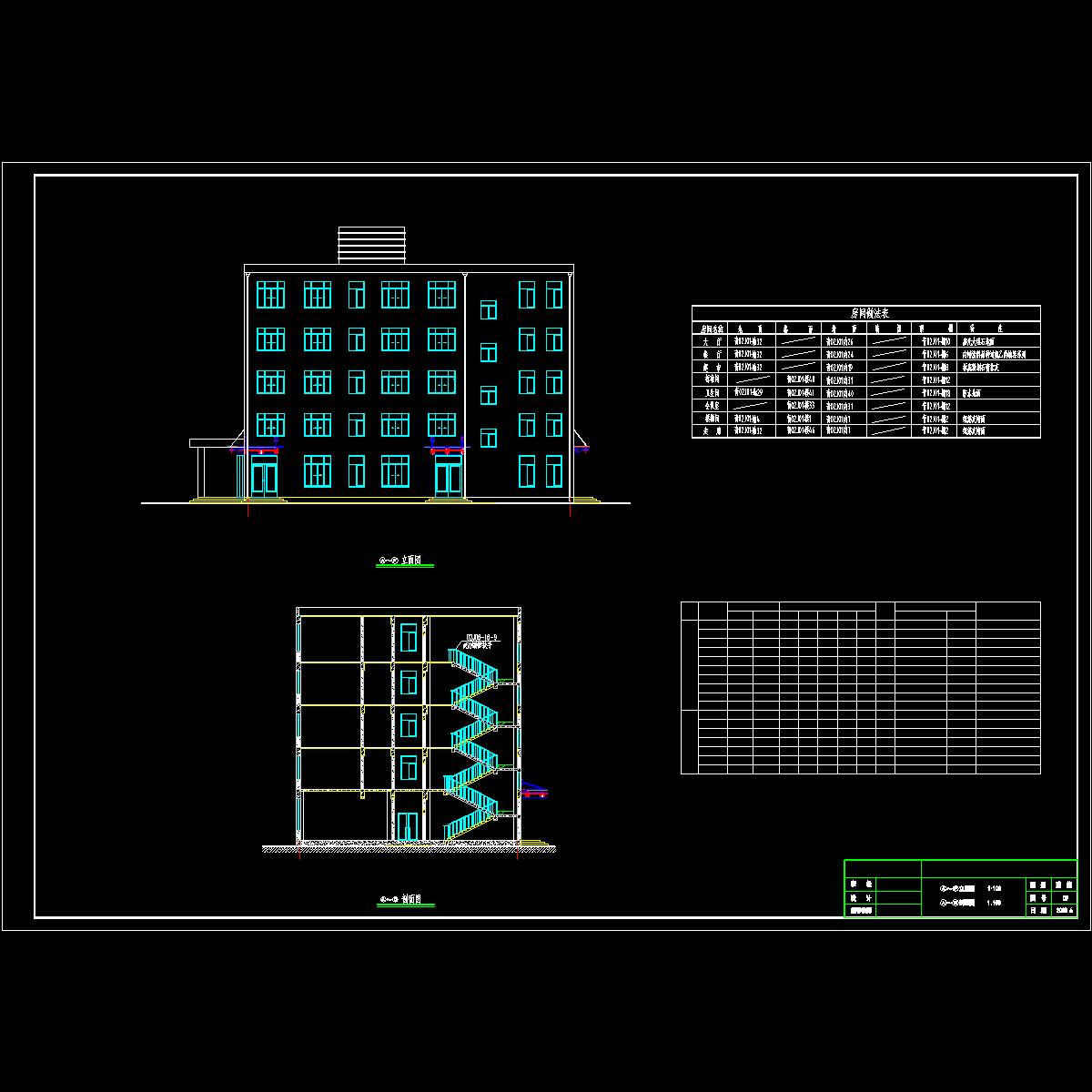

  • 剖面.dwg
    剖面.dwg

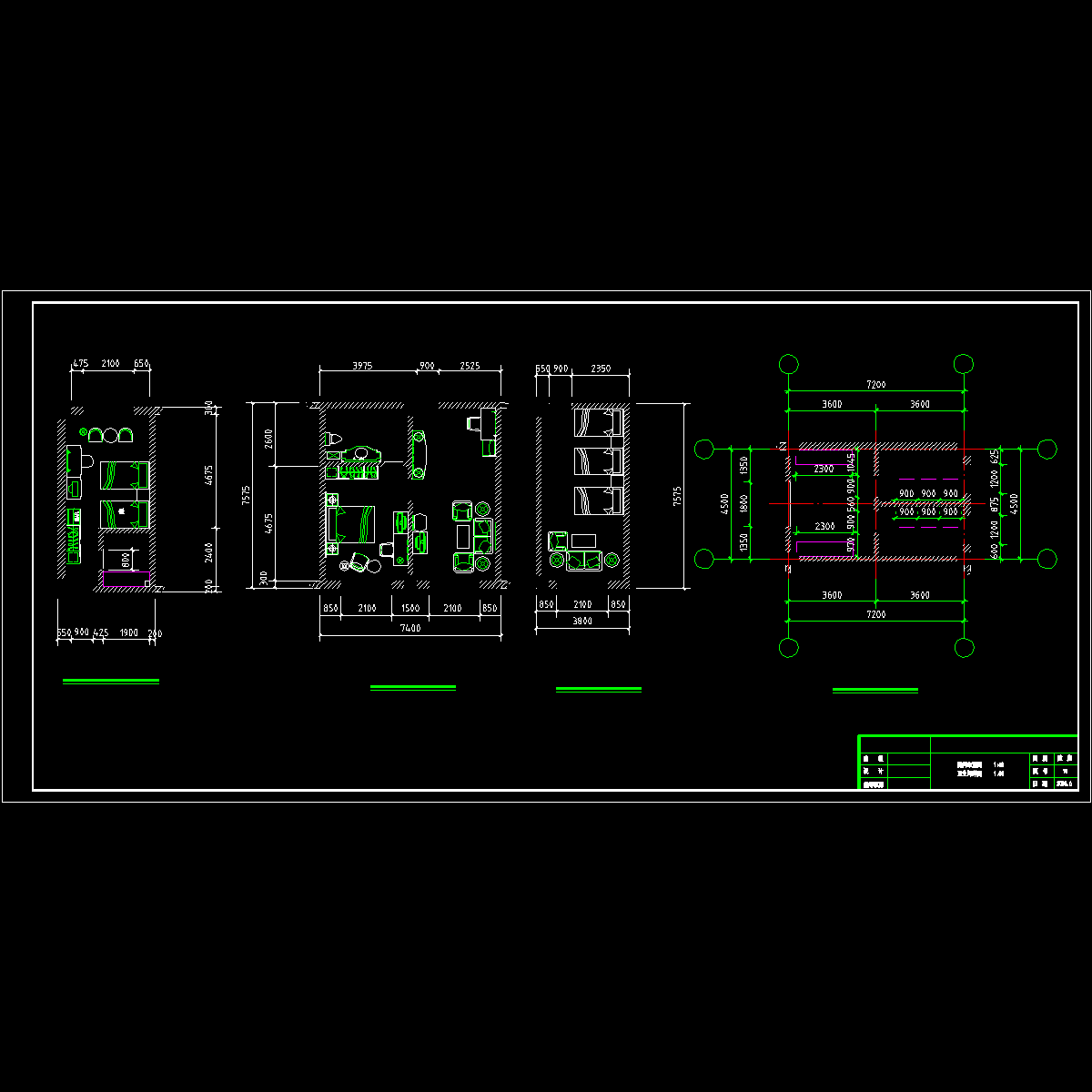

  • 卫生间详图.dwg
    卫生间详图.dwg

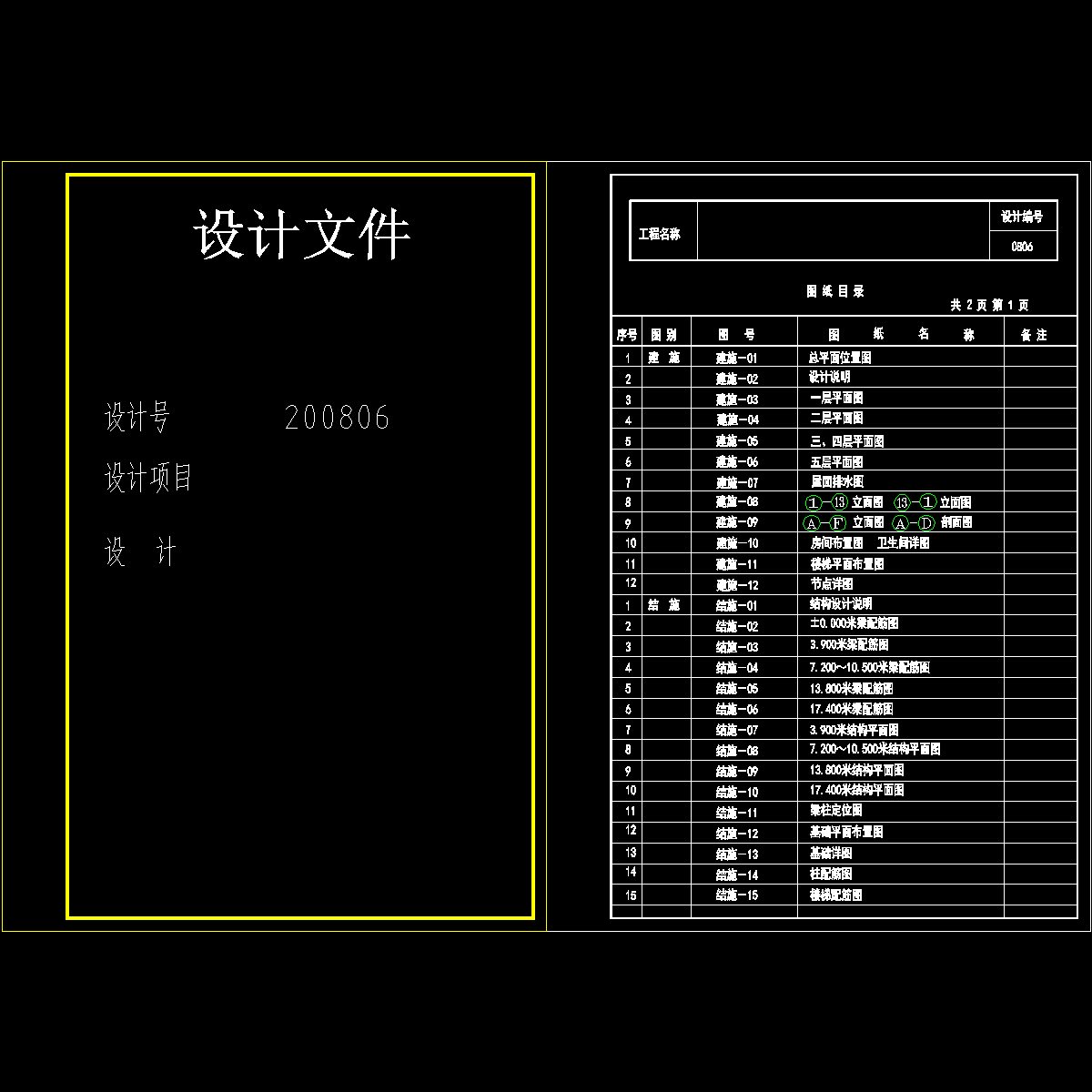

  • 图纸目录.dwg
    图纸目录.dwg

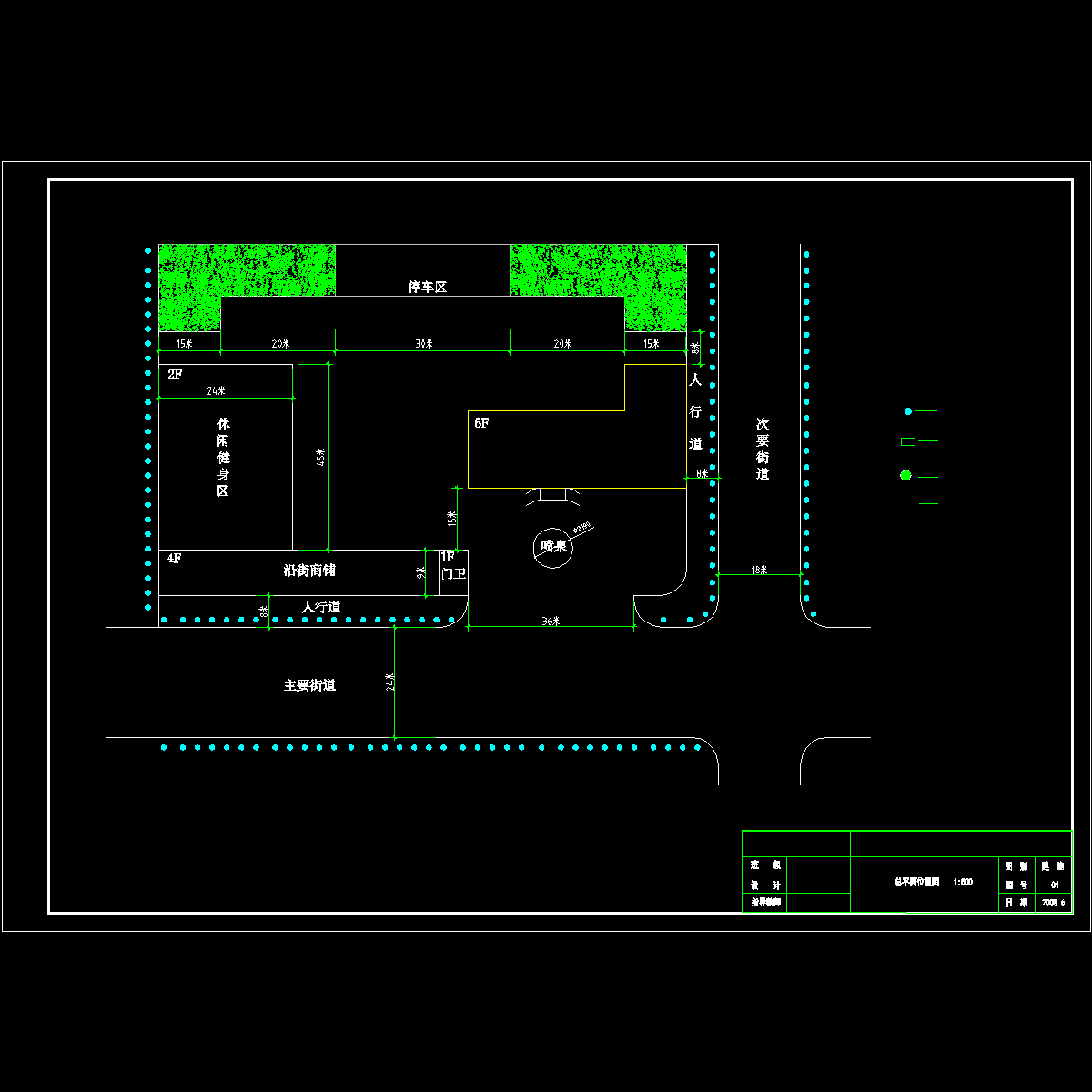

  • 总平面图.dwg
    总平面图.dwg
  • 总建筑图.dwg
    总建筑图.dwg
  • 房间布置.dwg
    房间布置.dwg
以上是部分截图,请下载附件后查看完整高清内容
