现代风格坡屋顶2层独栋别墅建筑施工图纸_平面图_立面图_剖面图_cad
-
别墅类型：独栋别墅
-
建筑高度：多层建筑
-
外立面材料：涂料,其他
-
建筑结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计风格：现代风格
-
图纸设计格式：CAD2000
-
用地面积：269.5平方米
-
建筑高度：6.55m
户型为2层独栋别墅，建筑高度6.55米，占地面积17.5米*15.4米，有一地下室，设有棋牌室、佣人房、工作室、储藏室、卫生间；一层设有会客厅、家庭室、餐厅、厨房、双车库、客房、卫生间2间；二层设有主卧室、次卧、休息室、衣帽间2间、卧室、卫生间。
本户型外观造型高低错落，别致大方，采光通风良好。建材可采用地方性建筑材料建造，造价低、施工方便，适宜建造于平坦地带。
以下是部分图纸展示：
立面图
一层平面图
二层平面图
地下室平面图
屋顶平面图
南立面图
北立面图
1-1剖面图

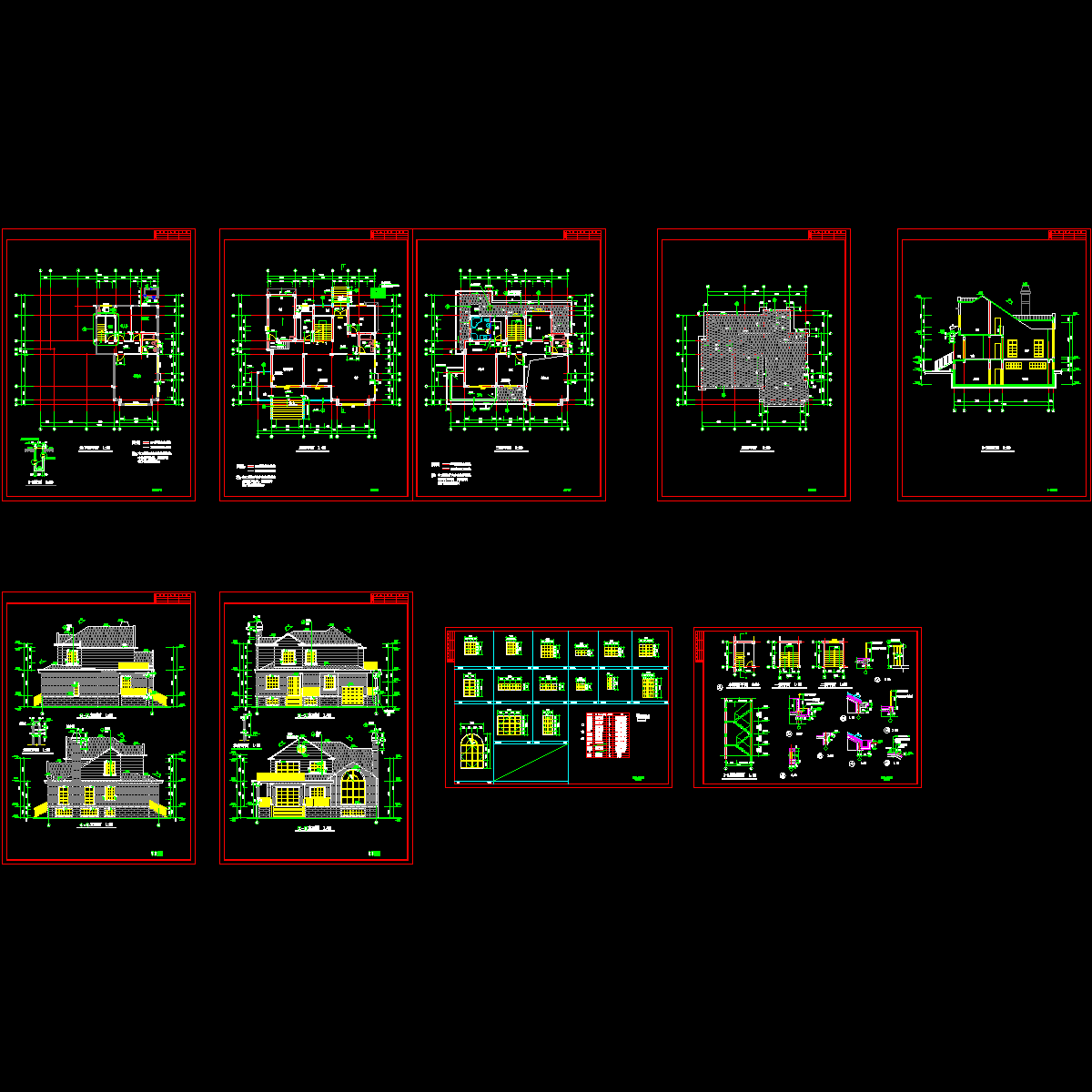

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：2.95 MB
- 收藏次数：0
-
文件名称：
附件-995965958775777776.dwg
