一、 项目概要

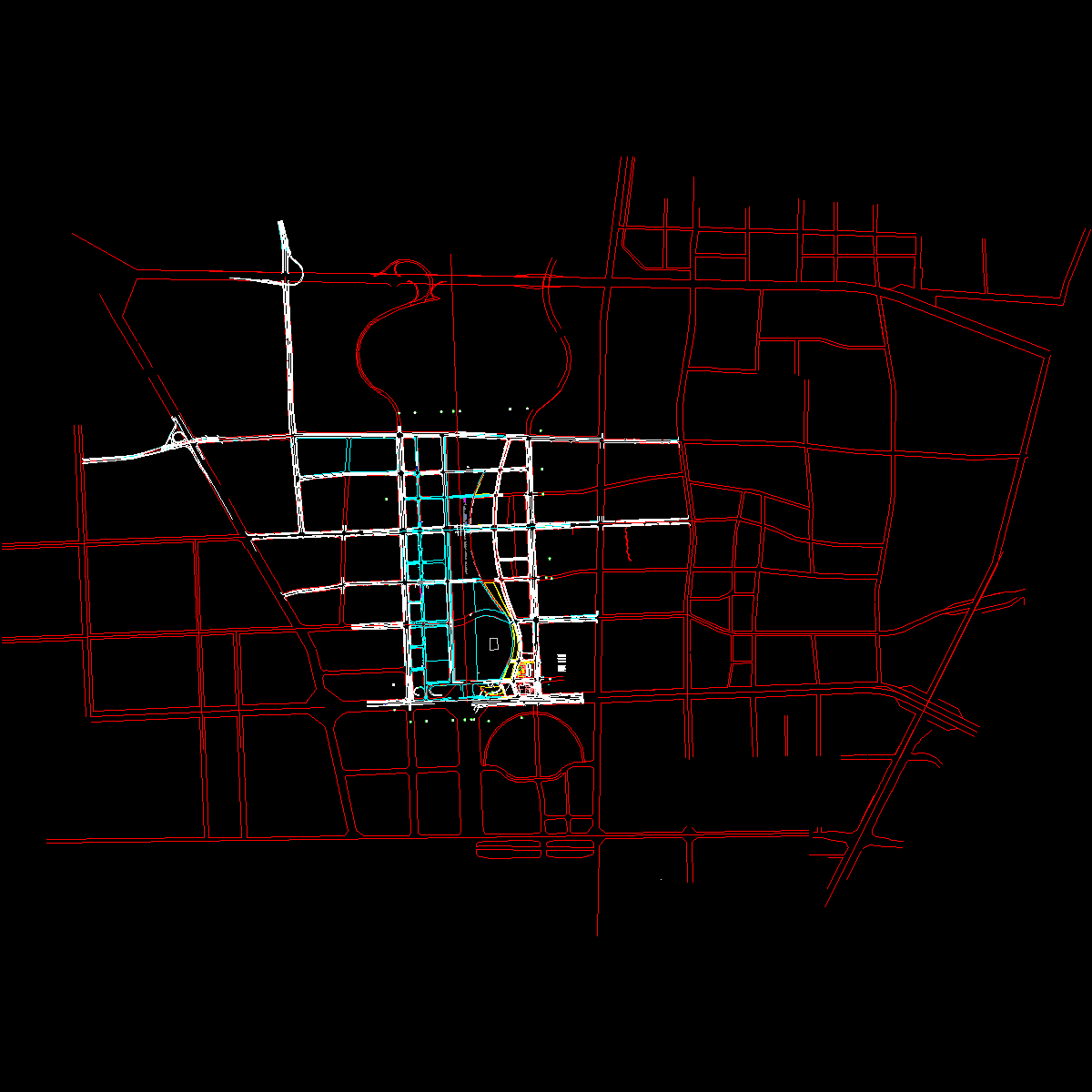

该项目为32厕位公共卫生间，位于奥运公园南部1A地块。与场地景观设计相结合。
工程名称：奥运公园某地块室外公共卫生间
建设地点：奥运公园1某块

建筑占地面积：xx地块224.00平方米
总建筑面积： xx地块224.00平方米
建筑层数：地上1层
建筑高度：4.15米（室外地面至女儿墙）
耐火等级：四级
抗震设防烈度：八度
建筑结构形式：砖混
建筑使用年限：50年


模数制：
模数制的应用贯彻设计始终，以期取得完美的设计效果，体现“技术与艺术的完美结合”。按高级室内外装饰工程标准施工。

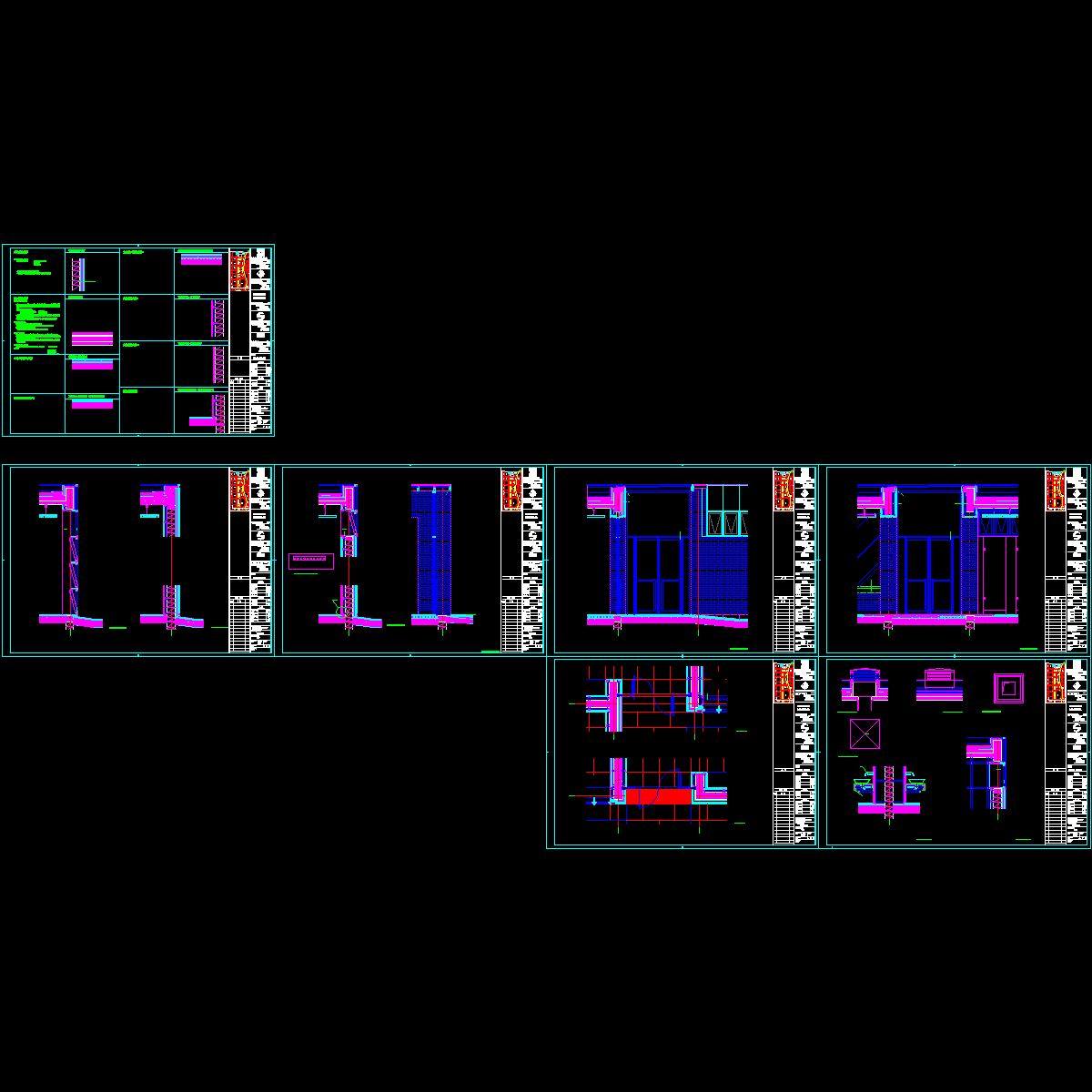

把模数制贯彻到节点大样中去。设计中采用以建筑面作为设计面，结构后退的方式。铺地分格模数500mmX500mm。竖向模数为800mm

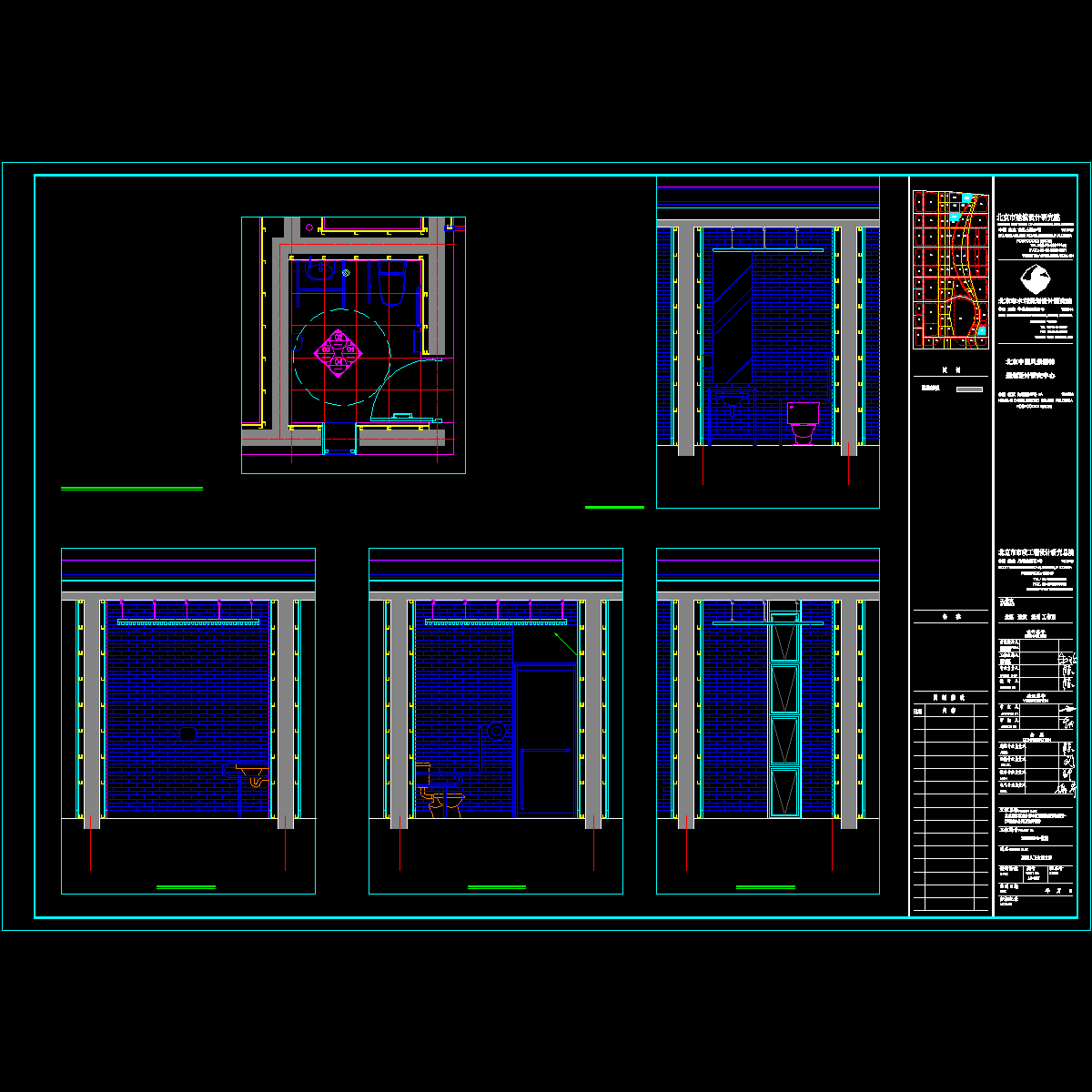

卫生间的开间、进深、 净高都为500MMX500MM的整数倍。厕位、洗手池等中线，灯、排气扇均与模数线相齐。
为满足模数制及设备安装需求，室内采用金特KT板，外贴面砖。使室内装修完全符合模数。天窗、门窗尺寸符合横向、竖向模数要求。

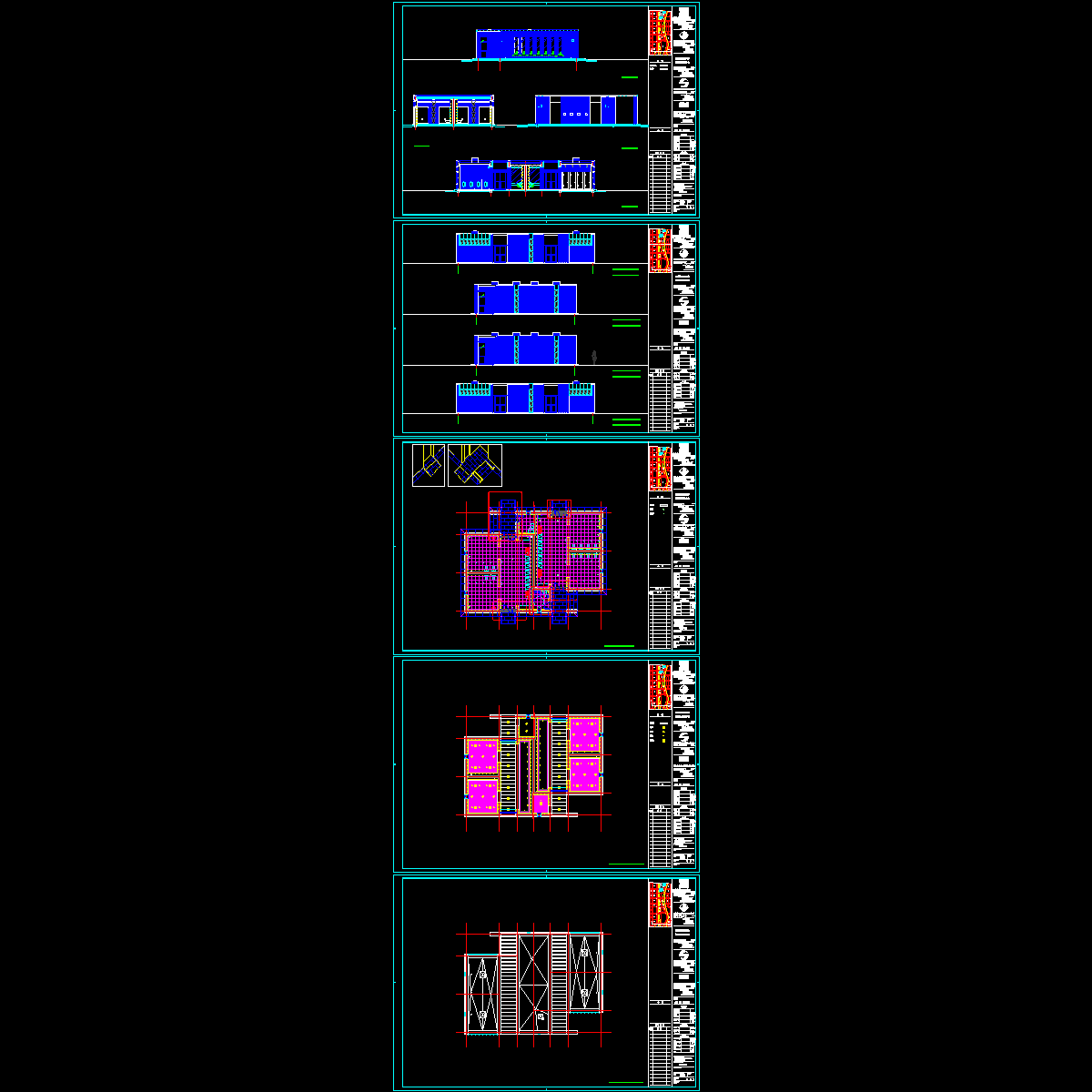

外立面装饰材料为240X60仿清水面砖，檐口高度4M
