高层工业厂房电气施工图纸（2019）

该附件为贵州某高层车间厂房 电气施工图 。

概况：

该项目为贵州某饲料有限公司主车间，层数为地上八层。建筑高度为42.025米。建筑面积9114.37平方米。结构类型为框架结构。该项目属高层工业厂房，生产火灾危险性为丙类（饲料加工厂房），建筑耐火等级为二级。按照业主生产安全要求，该项目生产区域内电气设备按粉尘防爆型选用，其它有墙、弹簧门与生产区域隔离的场所（楼梯间、中控室、电梯机房、消防前室、配电房）电气设备按非危险场所要求选用。

设计范围：

220/380V配电系统；电气照明系统；建筑物防雷、接地系统；

应急照明及疏散指示系统；火灾自动报警及消防联动控制系统；

消防电源监控系统；防火门报警系统；漏电火灾报警系统。

部分图纸摘录：

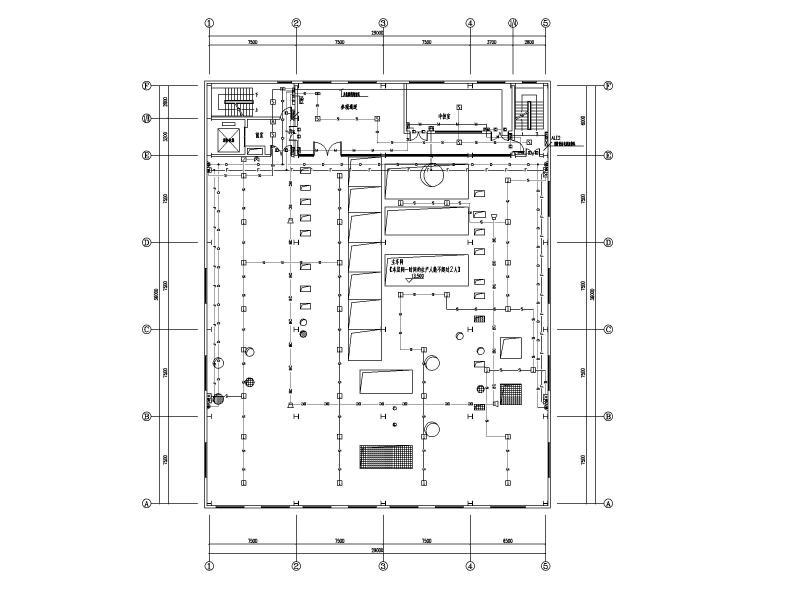

照明平面图

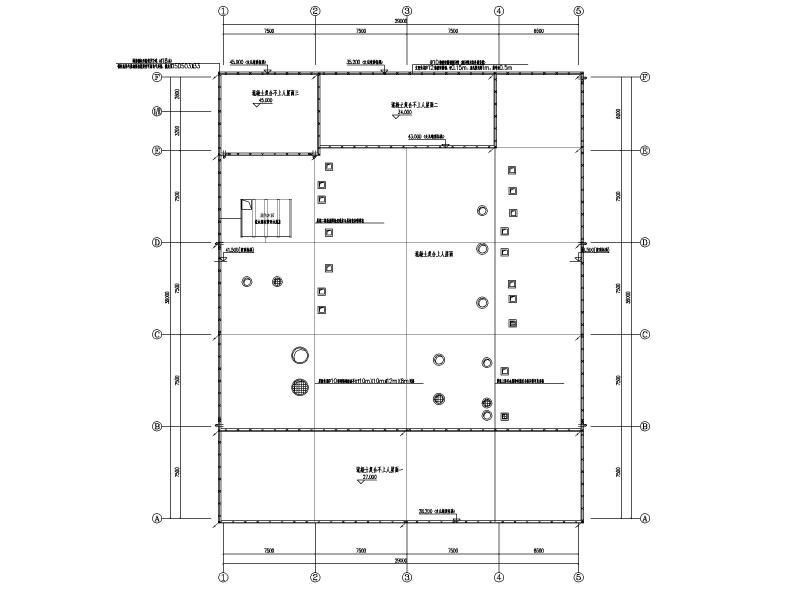

防雷平面图

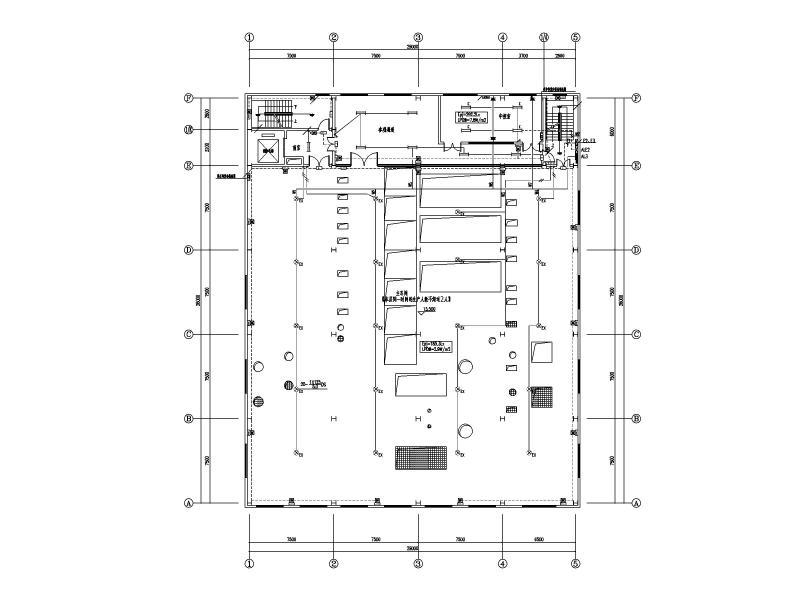

自动报警平面图

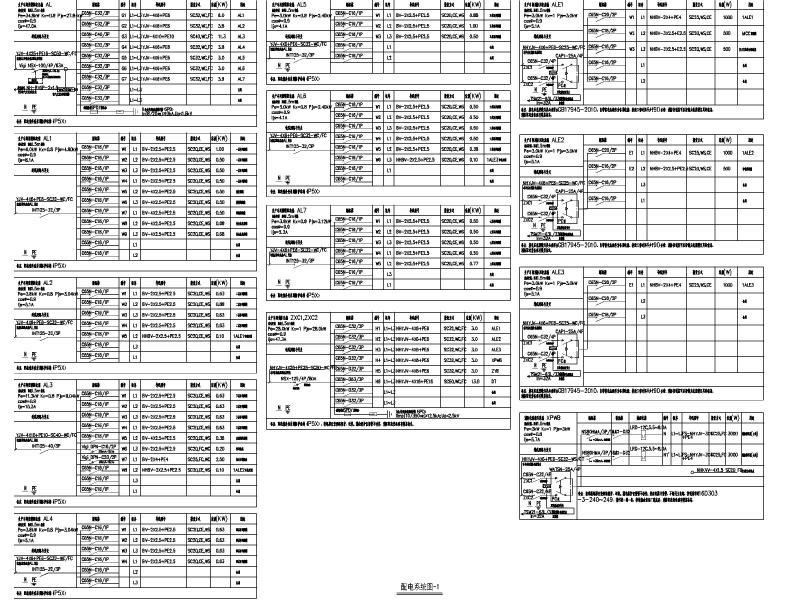

配电箱系统图

竖向配电干线系统图

集中控制应急照明系统图

火灾自动报警及消防联动控制系统图

消防设备电源监控系统图

图纸内容总览
