大型工业厂房电气施工图纸（厂房、职工宿舍、办公楼、仓库）

附件详情

该附件是大型工业厂房全套电气施工图纸，总共67张，工程包含厂房、职工宿舍、办公楼、科研楼、仓库、厂房门卫室工程。
厂房及配套设施5#、6#、7#及8#厂房。其中5#及7#为单层钢结构厂房，建筑面积分别为4531.2m 和5618.57m，建筑高度9.5m；6#建筑面积5253.36m，地上五层，建筑高度32.5m；8#建筑面积896.04m，地上六层，建筑高度23.5m；地下室建筑面积为1313.61m。本厂房为丙类厂房，为非爆炸危险和火灾危险区。
其余单体包括员工宿舍楼（建筑面积6203.19m,建筑高度21m,地上六层，其中一层为食堂，二~六层为宿舍）、科研楼（建筑面积2423.93m,建筑高度21m,地上五层）、公寓楼（2#楼建筑高度31.3m，地上十层；3#楼建筑高度19.3m，地上六层，总建筑面积4980.14m）。室外消防用水量:20L/S。
厂房及配套设施----大门及门卫，为单层建筑，建筑面积32.7m，建筑高度3m。

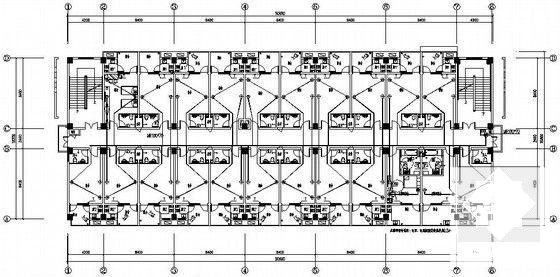

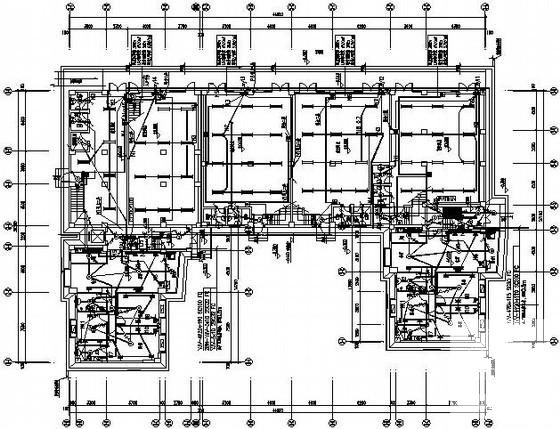

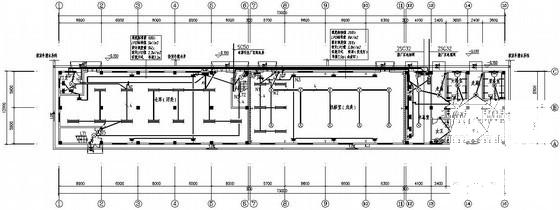

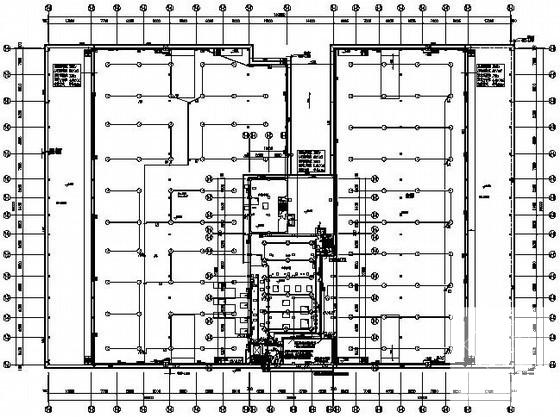

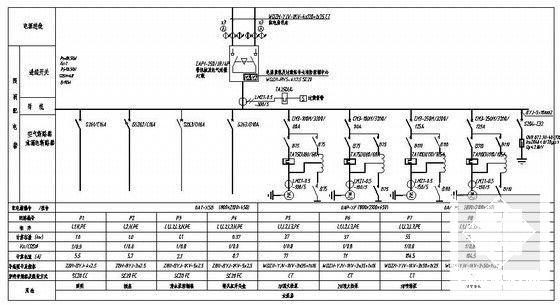

电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、有线电视系统设计、综合布线系统设计、楼宇可视对讲系统设计、建筑物防雷接地系统设计等。
