09年[]展览馆金字塔门头钢结构外装饰工程建筑施工CAD大样图

  • 工程设计年代:近代-6
  • 图纸设计深度:施工图
  • 效果图:有

附件详情

本方案为武汉某展览馆金字塔门头钢结构外装饰工程 建筑施工 图,
屋面材料: 采用点式玻璃,玻璃为12钢化玻璃。
钢 材:构件均采用Q235B。
焊接材料: 焊接方法 手工电弧焊
钢 号 Q235B
焊接材料 E43XX
焊缝质量等级:相贯线均为二级焊缝。
图纸内容包括钢结构 平面布置图 、钢架大样图、玻璃平面分格图、节点图、立面图、设计说明、模型、2张效果图


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

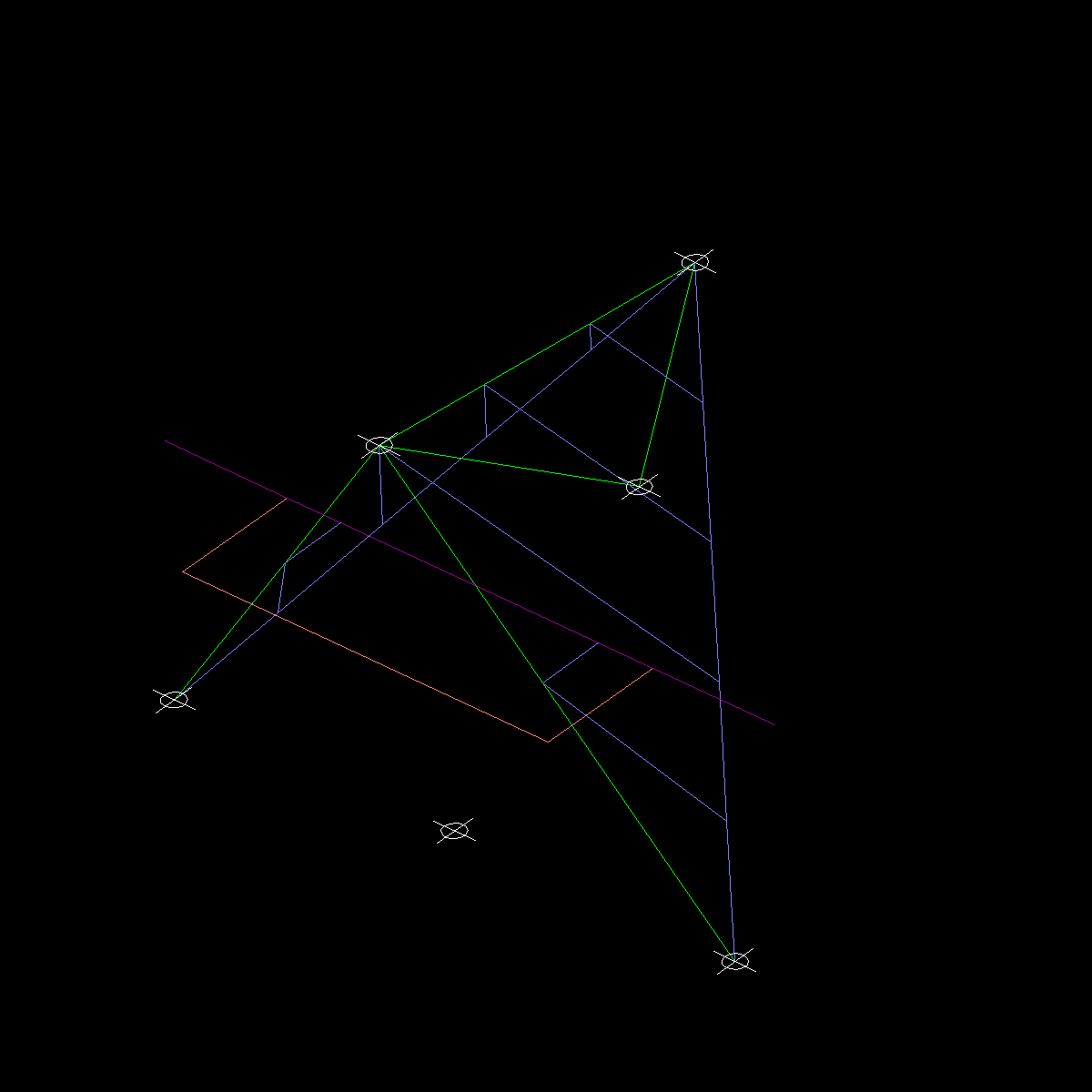

  • 09年[]展览馆金字塔门头钢结构外装饰工程建筑施工CAD大样图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
