2层花园豪华别墅建筑施工CAD图纸(1500平米)

  • 别墅类型:独栋别墅
  • 建筑高度:多层建筑
  • 图纸设计深度:施工图
  • 项目地址:北京
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:19张
  • 建筑面积:1505平方米
  • 建筑高度:7.55m
  • 地上层数:2层
  • 地下室建筑面积:469平方米
  • 效果图:无

附件详情

某二层花园豪华别墅 建筑施工 图(1500平米)——19张CAD

总开间x进深:25.2x21.8米

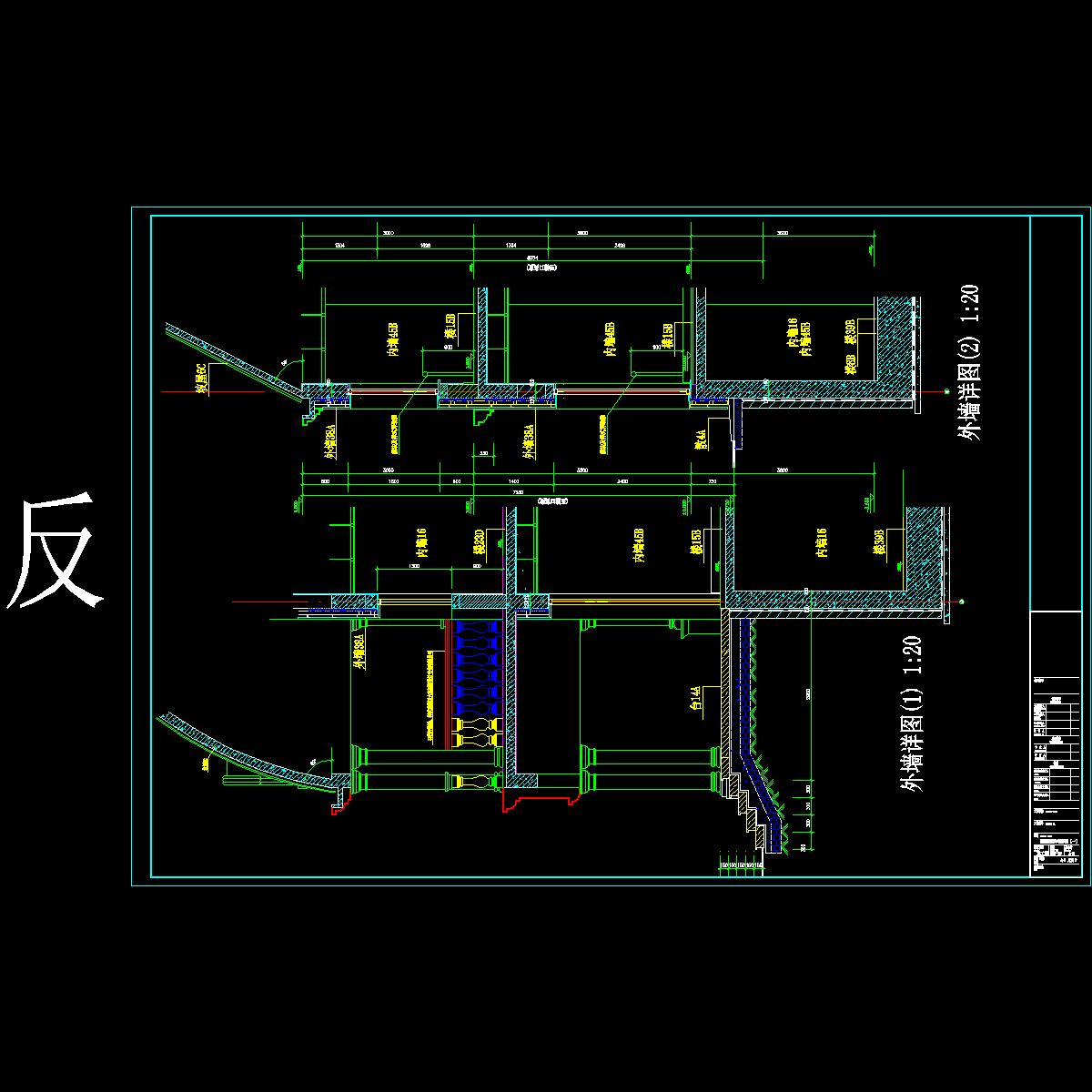

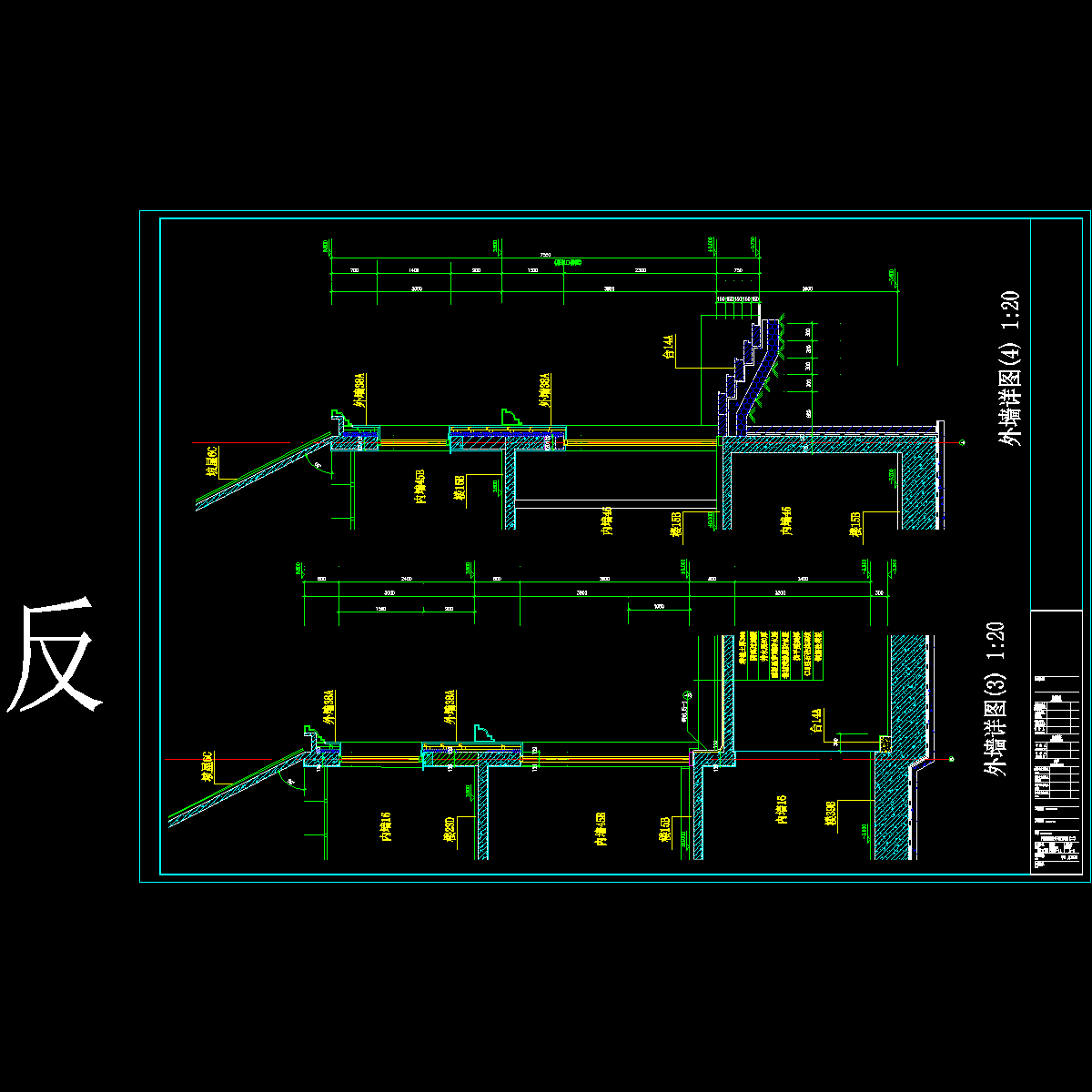

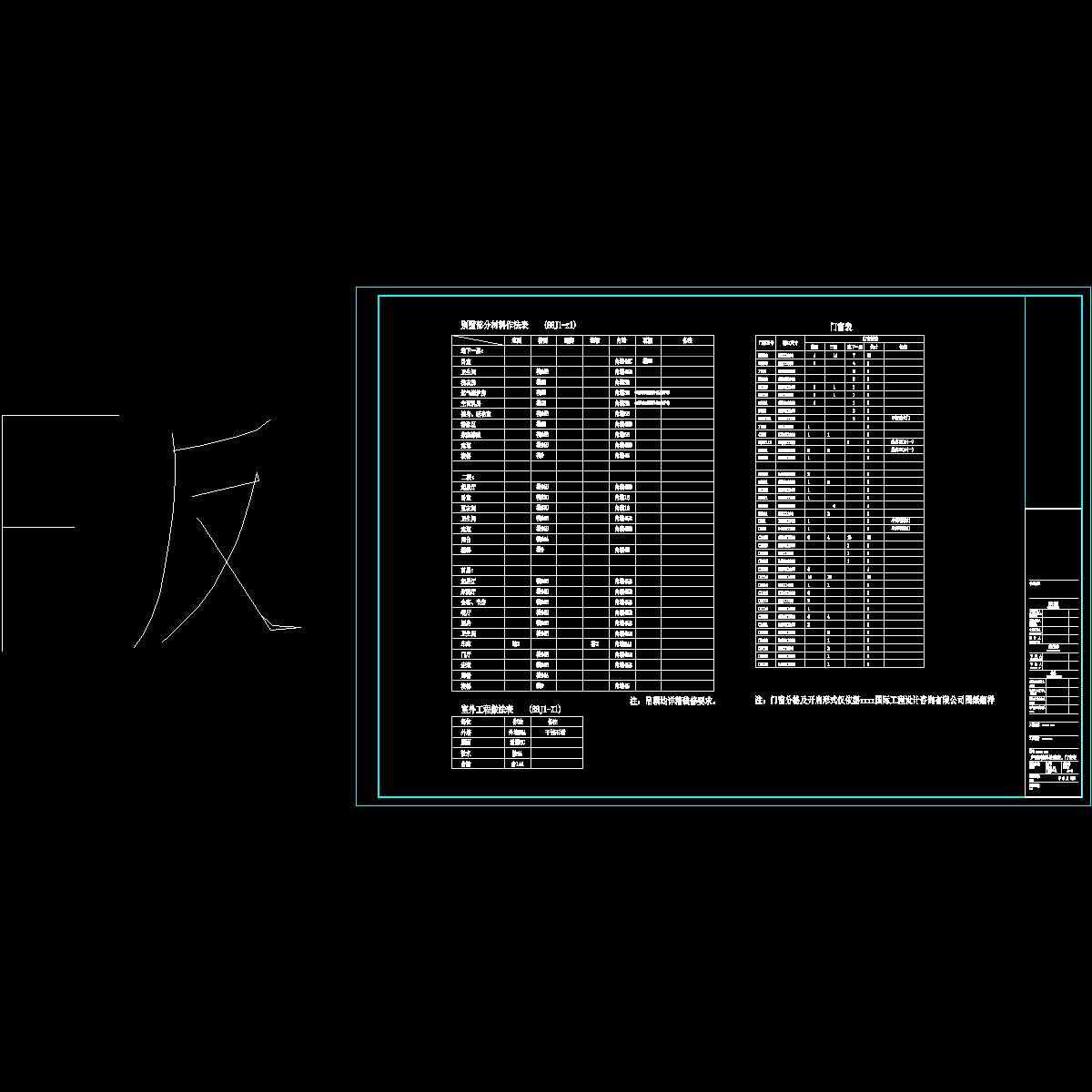

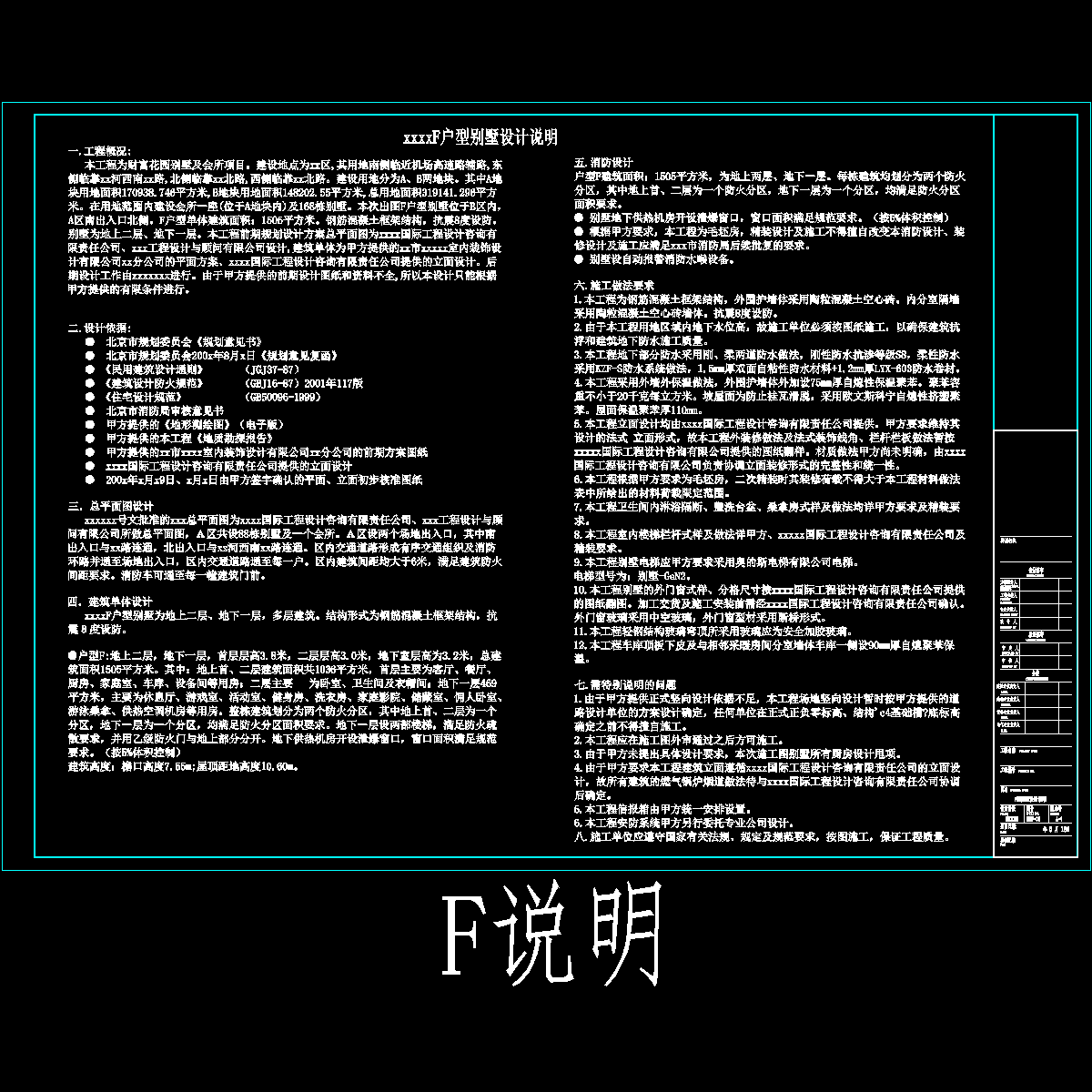

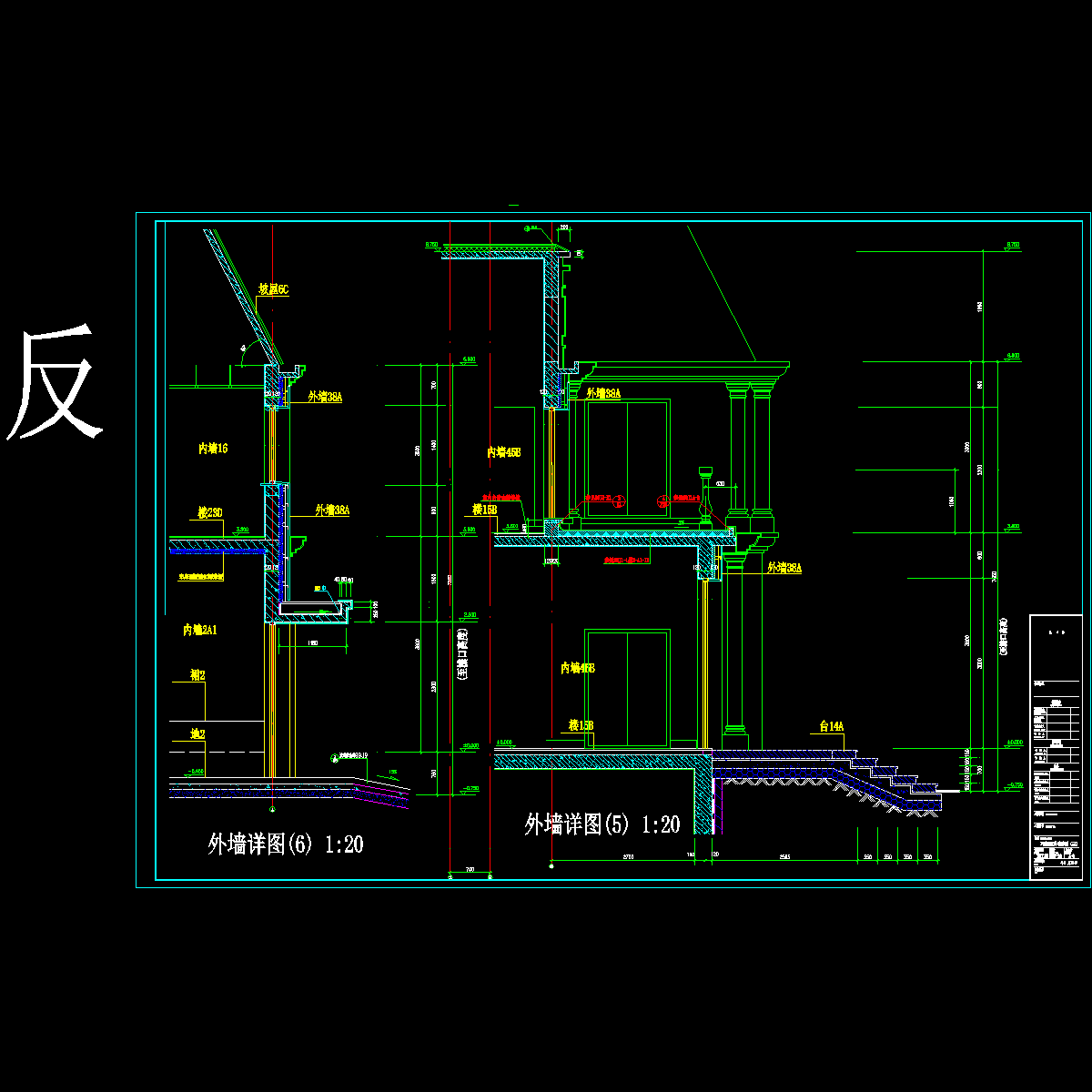

该资料包含:设计说明、总平面图、材料做法表、门窗表、各层平面图、立面图、剖面图、外墙详图、 楼梯详图 、卫生间详图、门窗详图、电梯集水坑详图
