3层花园式别墅建筑施工CAD图纸
- 别墅设计类别： 独栋别墅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 图纸设计深度：施工图
- 项目所在地：广东
- 图纸设计风格：欧陆风格
- 图纸设计流派：新古典
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 建筑设计面积：552平方米
- 建筑高度：9m
- 地上层数：3层
- 设计效果图：无
附件详情
工程名称：东江xxx花园西区
地点：东莞市石碣镇
单体建筑为 别墅 ，总共三层半
建筑类别为 住宅
结构体系：钢筋混凝土框架结构
其中：地上建筑面积552平方米
建筑总高度：9米
建筑最大跨度：7.2米

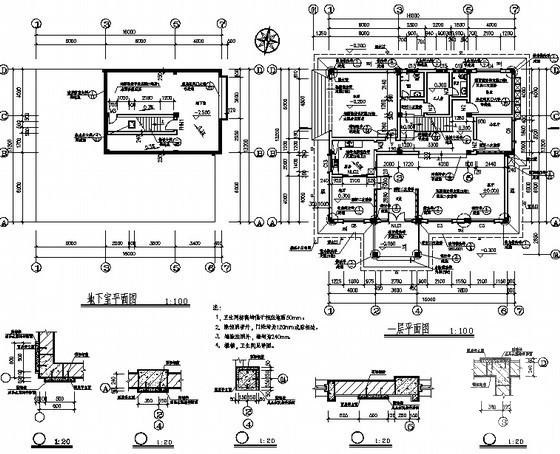

平面

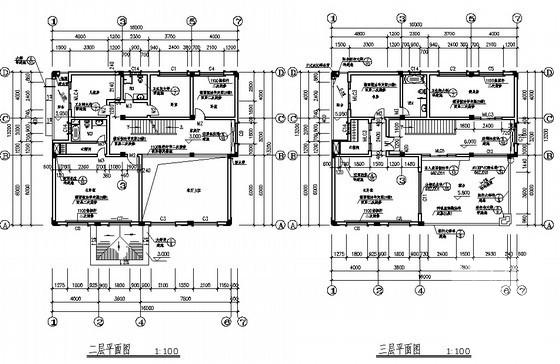

平面

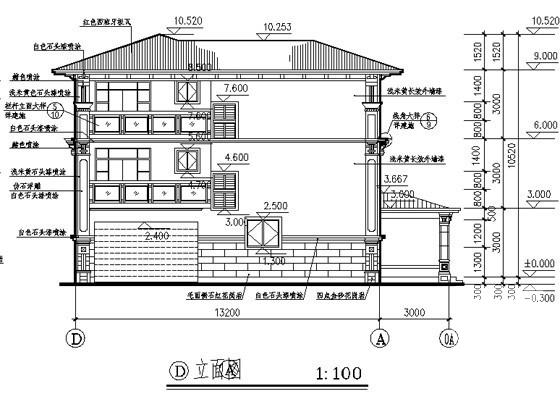

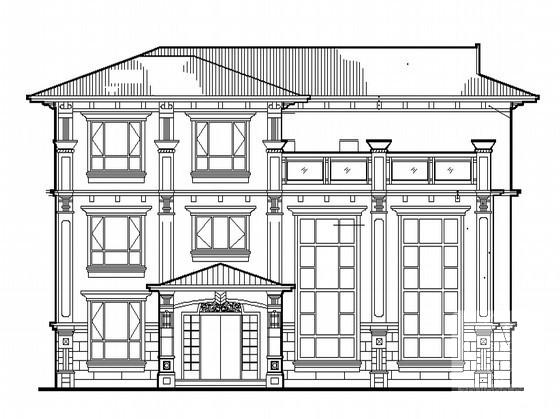

背立面图

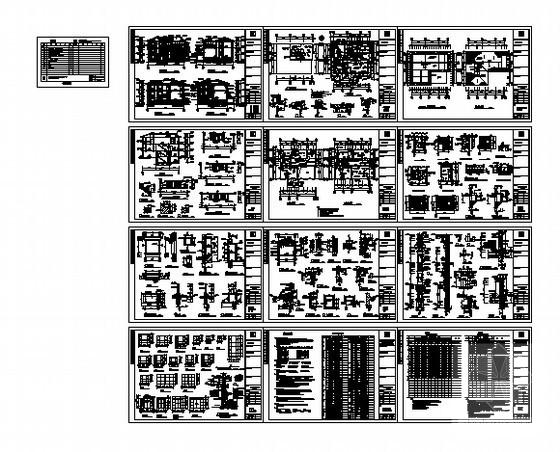

总图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-08-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.45 MB
- 收藏次数：0
-
文件名称：
附件-995897859877050878586.rar
