3层框架结构花园式别墅建筑施工CAD图纸（F型）
- 别墅设计类别： 独栋别墅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 图纸设计深度：施工图
- 项目所在地：广东
- 图纸设计风格：欧陆风格
- 图纸设计流派：新古典
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 建筑设计面积：483平方米
- 建筑高度：9m
- 地上层数：3层
- 设计效果图：无
附件详情
工程名称：东江明珠xx
地点：东莞市xx镇单体建筑为 别墅
总共三层半建筑类别为 住宅
结构体系：钢筋混凝土框架结构
其中：地上建筑面积483平方米
建筑总高度：9米建筑
最大跨度：6.2米
平面
节点
侧立面图
总图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

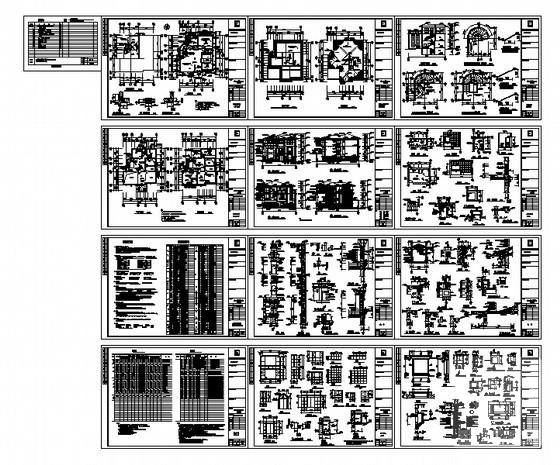

第 1 张图 -

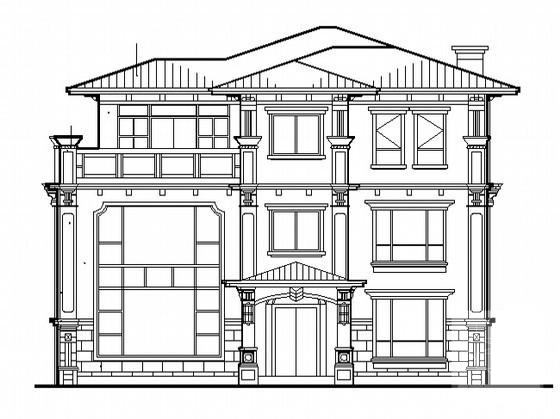

第 2 张图 -

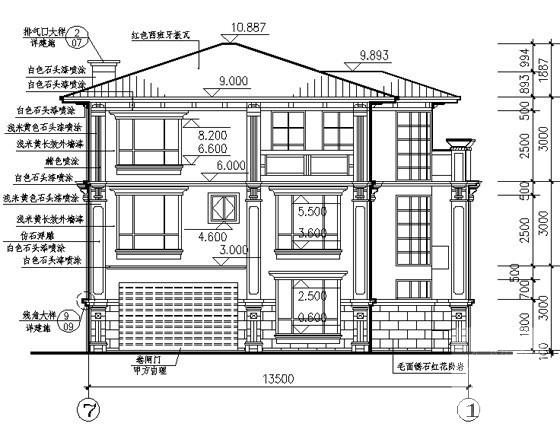

第 3 张图 -

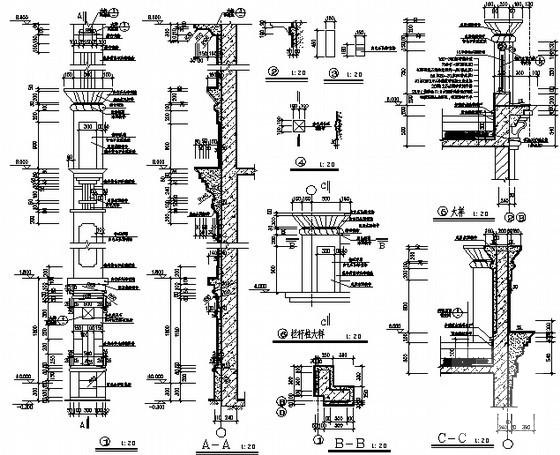

第 4 张图 -

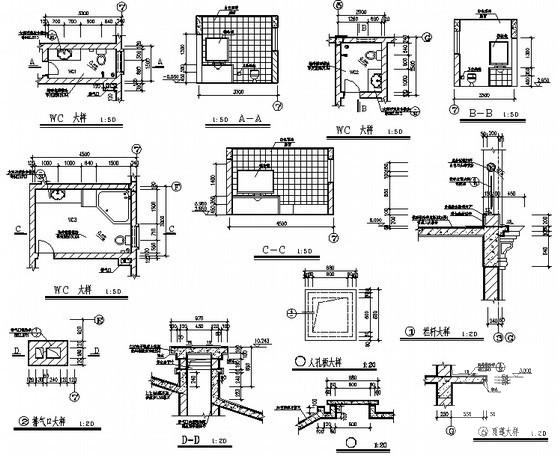

第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-08-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.14 MB
- 收藏次数：0
-
文件名称：
附件-995897950908875557657.rar
