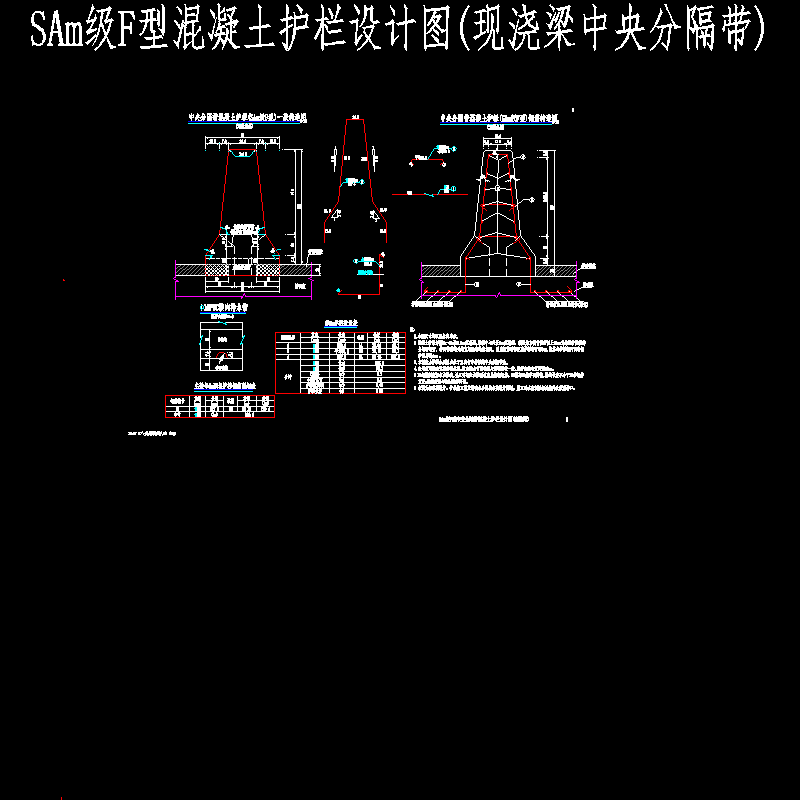

SAm级F型混凝土护栏设计CAD图纸

附件详情

1、护栏设置原则：
（1）桥梁内、外侧均采用钢筋混凝土墙式护栏。
（2）桥台侧墙、耳墙护栏采用与桥跨部分相同的墙式护栏。
（3）整体式路基段桥梁：外侧均采用加强型钢筋混凝土墙式护栏，内侧均采用F型钢筋混凝土墙式护栏；分离式路基段桥梁：内、外侧均采用加强型钢筋混凝土墙式护栏。
2、预制梁结构的护栏，要在桥面混凝土现浇层完成后施工，护栏底座下的现浇层钢筋按设计要求预埋铺设，同时做好施工界面凿毛处理。护栏底座下的现浇层混凝土与护栏一起现浇，混凝土方量已计入护栏中
3、墙式护栏材料规格、制作工艺、施工安装、质量要求和验收标准均应符合《公路交通安全设施设计规范》(JTG D81-2006)与《公路交通安全设施施工技术规范》（JTG F71-2006）。
4、本图墙式护栏应与交通工程有关图纸配合使用，并应按交通工程设计要求预埋有关构件。
……
共1张。
