高层配电调度楼建筑施工CAD图纸

附件详情

该项目为许昌市某电力调度综合楼施工图
建设地点：许昌市襄城县

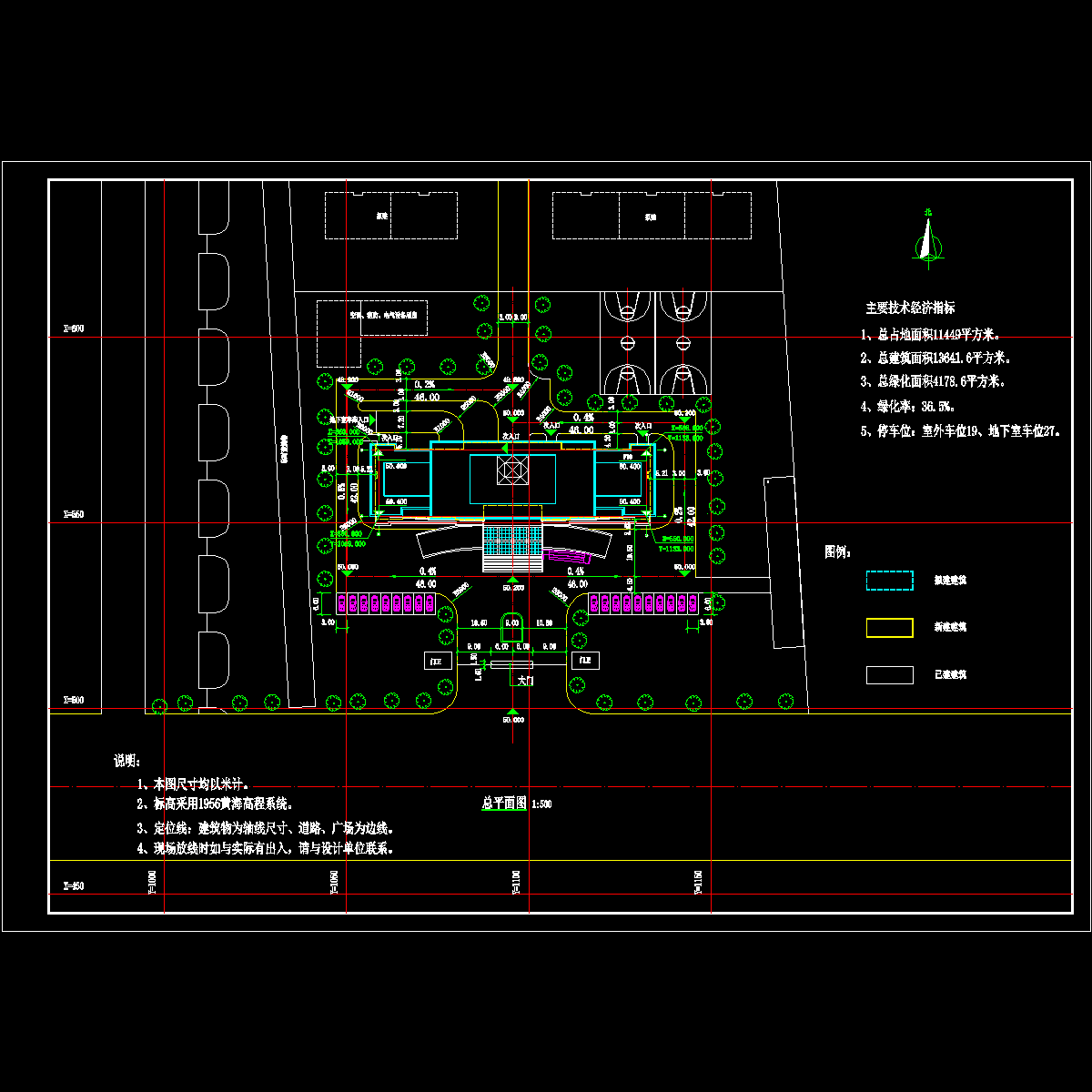

该项目总用地面积19818.40平方米；总建筑面积：13641.66平方米；建筑基地面积：2318.8平方米
其中地下：1439.9平方米地上：12201.76平方米

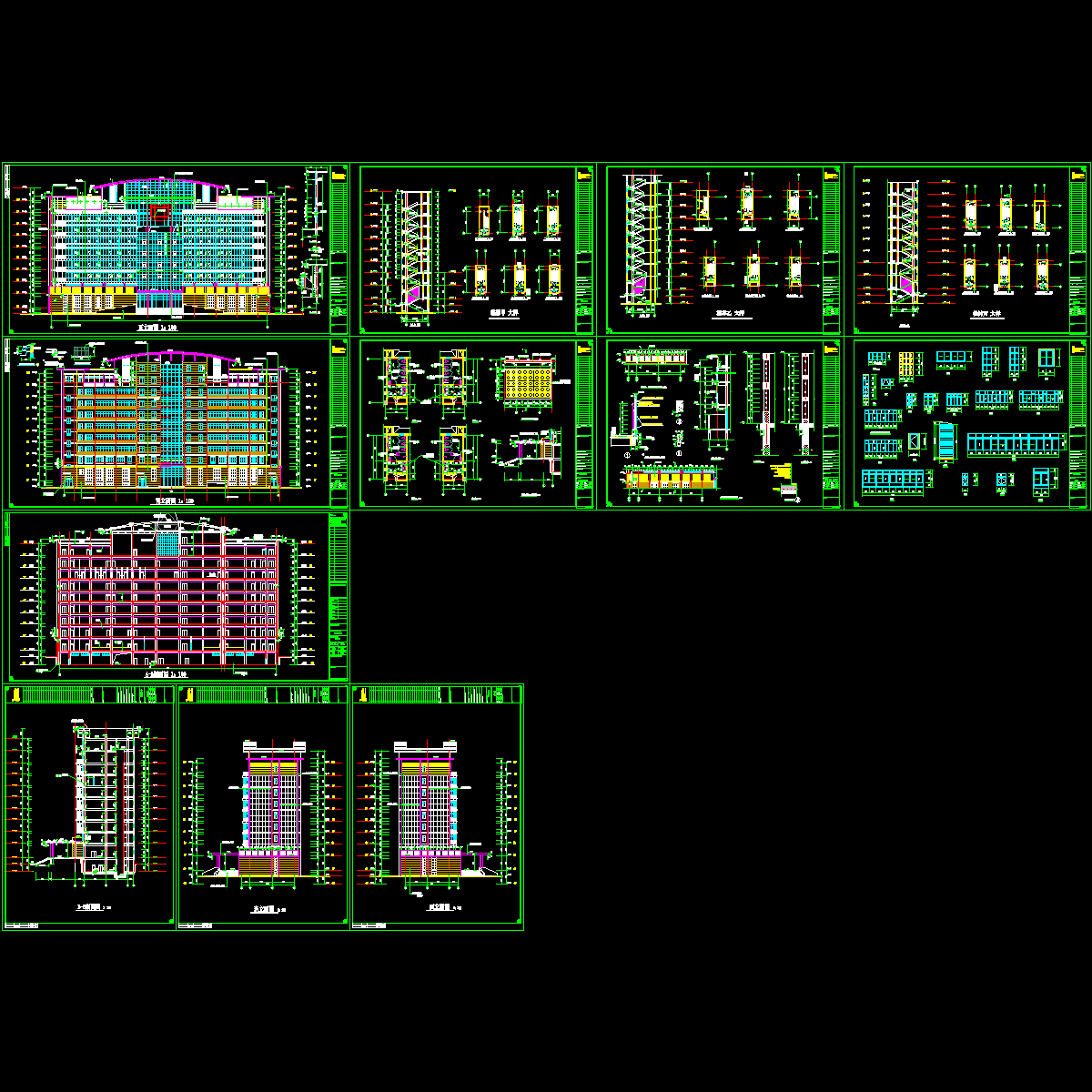

建筑层数，高度：地上一层，地上九层。建筑高度：46.200米；
建筑建筑结构形式为框架结构，结构安全等级为二级，合理使用年限为50年，抗震设防烈度：六度设防。结构抗震等级为二级。
建筑防火分类为一类，建筑耐火等级为地上一、二级，地下一级。
人防地下室：易地建设。
停车数量：共46辆，其中地上19辆、地下27辆
防火分区：地下室功能为小型汽车停车库，为一个防火分区，且该防火分区的面积不大于2000平方米（设自动喷淋）；地上部分每层为一个防火分区且每个防火分区面积均不大于1500平方米
安全疏散：地下室设双车道汽车出入口，设三个人员出入口。且任意一点到最近的安全出口的距离不大于60米
防火构造：所有管井楼板均采用后浇板封隔并形成整体，穿过防火墙的管道在安装后均用同一耐火等级的防火材料封堵严密。
