17层调度中心办公楼给排水及消防CAD施工图纸
- 建筑类别：办公
- 建筑地上层数：17层
- 建筑地下层数：1层
- 出图日期：2010
- 建筑设计面积：38959.05平方米
- 设计阶段：施工图设计
- 供水方式：市政供水,变频供水设备
- 供水分区：三区
- 污废水排水体制：合流
- 设计内容：给排水,消火栓,自动喷水,气体灭火
- 地下室用途：车库
附件详情
总建筑面积38959.05平方米济南某信息管理调度中心（其中地上部分建筑面积31891.43平方米，地下建筑面积7067.62平方米）。该项目地上十七层，地下一层。地上部分三层裙房，总建筑高度为67.65米。 三、设计范围与内容设计范围为红线以内所有给排水、消防及雨水管道系统。红线以外与市政管道或检查井相连管段，由市政设计负责。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

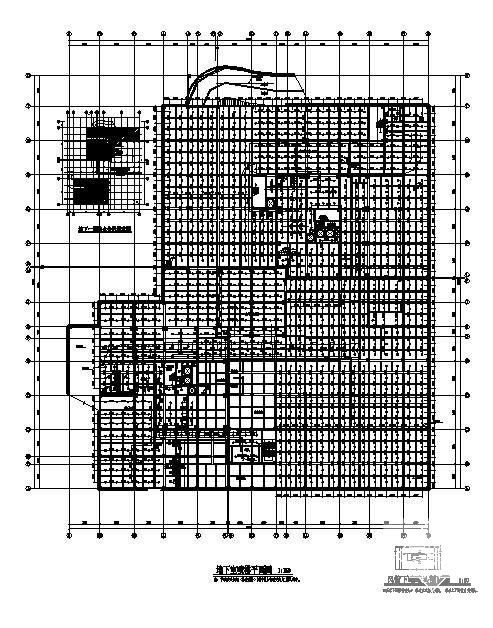

第 1 张图 -

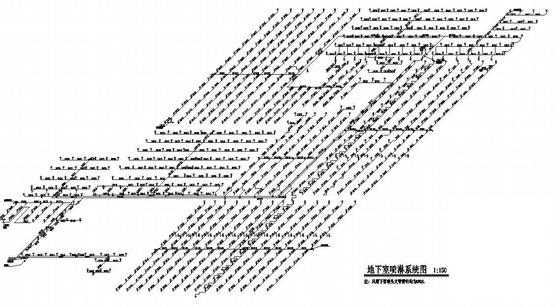

第 2 张图 -

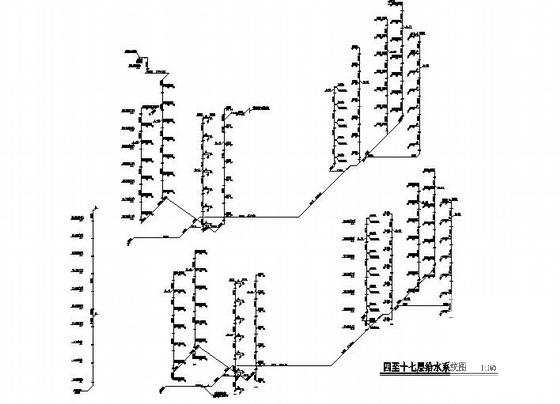

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：4.14 MB
- 收藏次数：0
-
文件名称：
附件-995860597788677070956.rar
