青少年活动中心毕业设计方案_CAD

附件详情

一项目概要

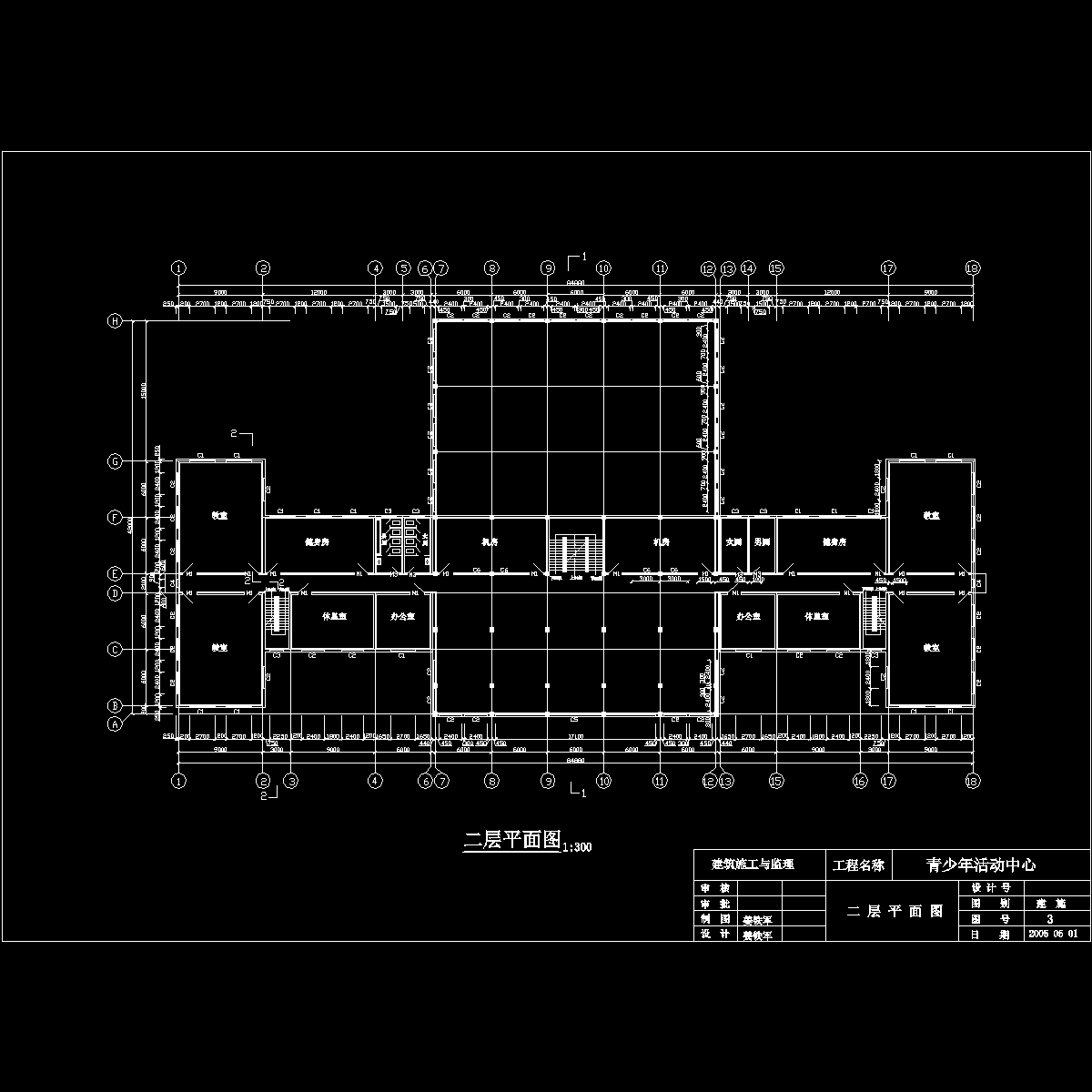

⒈该项目为某市青少年活动中心，平面呈"H"字型。总长88.88ｍ，总宽42.00ｍ;层高均为3.6ｍ，总建筑面积6651.21平方米。室内外地坪高差为0.6ｍ;女儿墙高0.6ｍ，砖混部分①-⑧轴总高为15.0ｍ，框架部分⑧- 总高18.6ｍ，.网架部分高7.8ｍ。
⒉该项目定位详见总平2面图。
⒊该项目为混合结构，采用MU10红砖，M10混合砂浆砌筑。
⒋该项目地面均为水磨石地面，内墙装饰采用抹灰刮仿瓷，外墙刷涂浅色防水涂料，厕所做白色瓷砖墙裙。
⒌外墙窗均为塑钢窗，室外采用铝合金玻璃门，室内采用木制夹板门。
⒍楼梯为水磨石面层，楼梯栏杆等金属露的部位刷涂防锈漆一度，白瓷漆两度。
二工程地质，水文，及气候特点
⒈ 该地区为采暖建筑.采用-20 C。
⒉土质为砂质粘土，地基承载力为fk=180Kpa，场地土类别为Ⅱ类土。
⒊土的冻结深度为1.04ｍ。
⒋地下水位为5ｍ。
⒌地震烈度为7度。
