6层青少年活动中心给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业,娱乐
建筑高度类型：多层建筑
建筑设计面积：7090平方米
建筑地上层数：6层
图纸设计深度：施工图
参考图纸：14张
设计年代：近代
生活供水设计：生活给水系统,直饮水系统
生产供水设计：循环冷却水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,高位水箱供水,无负压供水
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：3年
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：15
大样节点：水箱,卫生间
项目所在地：福建

附件详情

资料目录
给排水设计说明及图例
总体给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
五层给排水平面图
六层给排水平面图
屋面给排水平面图
机房屋面给排水平面图
裙房给排水系统图
消火栓及冷凝排水系统图
主楼给排水系统图
卫生间给排水大样图

附件详情

该项目位于福建，为青少年活动中心，生活给水由市政生活给水管引进，进水管径为De160。进水管分三路，一路供给办公，工、青、妇三部分各设置LXS-32水表（包含裙房）；一路供给店铺，每间店铺设置LXS-15水表；一路供给消防，设置LXS-100消防水表，消防进水管设置防污隔断阀组，进水管室外成环布置，上设两套室外消火栓。本楼最高日用水量23m3，最大时用水量5.6m3。建议室外绿化浇洒用水采用公共水面的水，本楼三个部门与科技大楼共建合用。
，共14张图。

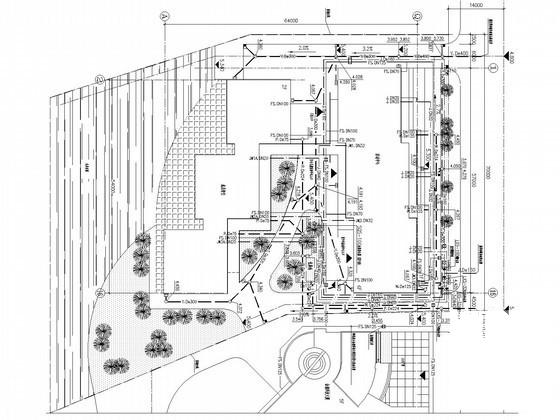

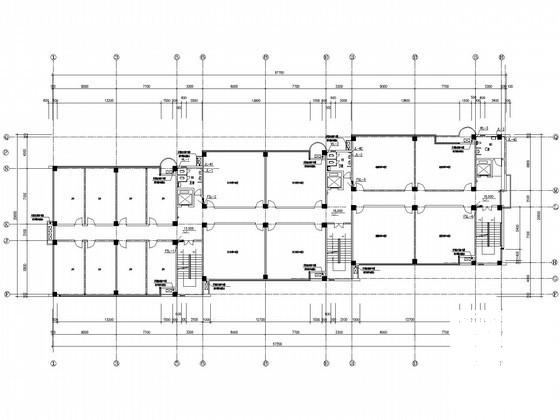

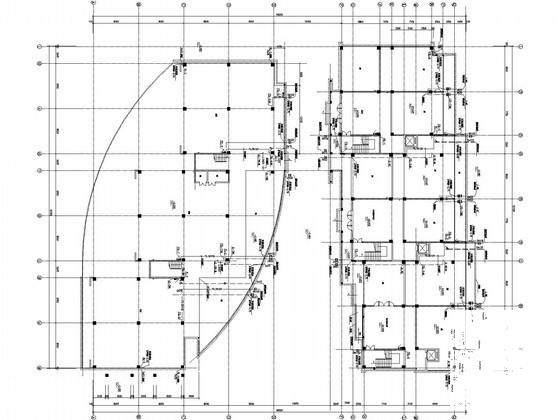

一层给排水平面图

五层给排水平面图

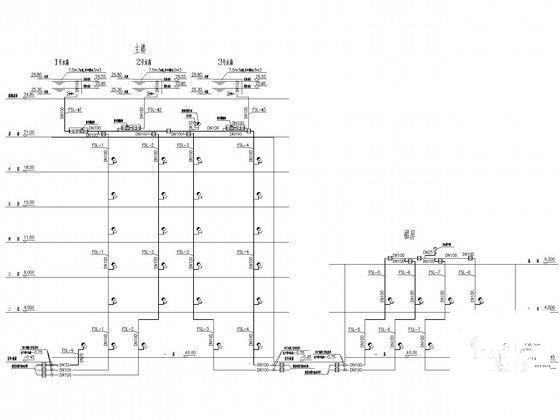

消火栓系统图

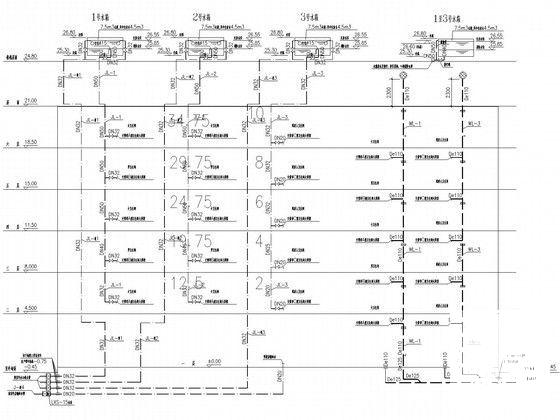

主楼给排水系统图

A型卫生间大样图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
