3层小型办公楼空调设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5000平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:变流量,双管制
  • 送风方式:散流器送风
  • 节点大样:制冷机组
  • 项目所在地:北京

附件详情

  • 首层暖通预留墙洞平面图

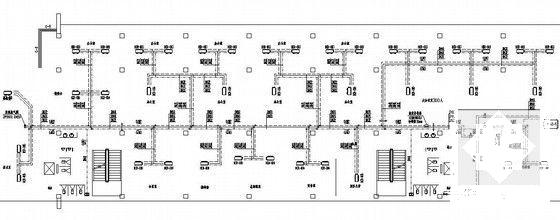

  • 首层通风空调平面图

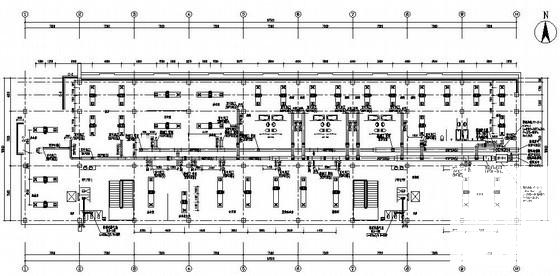

  • 首层空调水管平面图

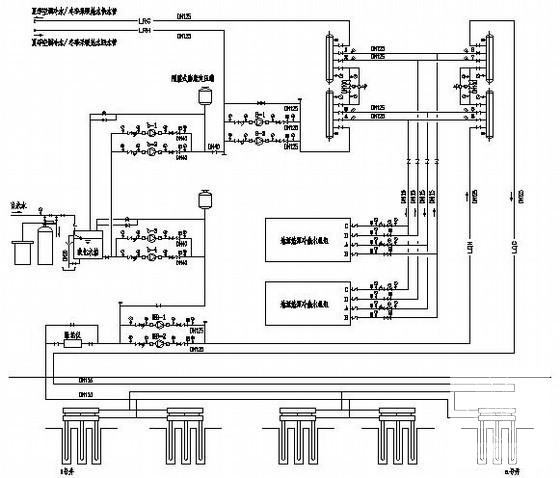

  • 空调冷热源系统及自控原理图

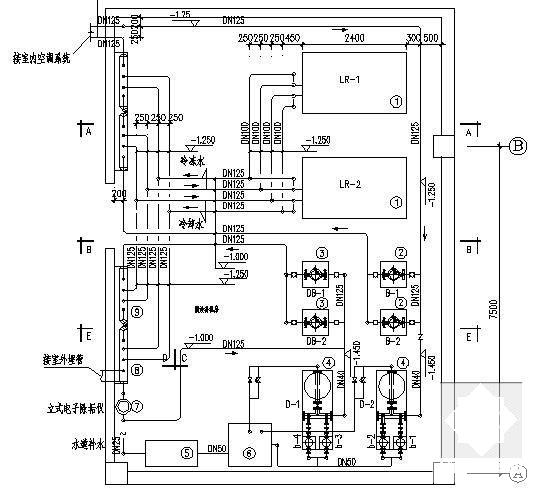

  • 设备机房详图
  • 设计施工说明
  • 图例、资料目录及设备表

附件详情

该项目为北京一办公楼,地下一层,为车库或库房;地上三层,为办公用房等。建筑面积为5000多平米。空调采暖面积约3600平米。该项目设计范围包括该建筑的室内空调、冷热源机房、通风及防排烟设计。
1.冷热源:该项目采用地源热泵机组提供夏季冷源和冬季热源,机房设在一层,选用两台地源热泵冷热水机组,编号LR-1,2。单台热泵机组制冷时:额定制冷量为220KW。
2.空调型式:采用风机盘管加新风系统;夏季供冷,冬季供热。
3.空调/采暖水系统:采用两管制变水量系统,夏季供冷,冬季供热。
4. 通风防排烟 :地下一层设备机房(水暖)设轴流风机进行排风,并设补风机。

,图纸共14张。






以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 小型办公楼设计图纸 - 1
    小型办公楼设计图纸 - 1
  • 小型办公楼设计图纸 - 2
    小型办公楼设计图纸 - 2
  • 小型办公楼设计图纸 - 3
    小型办公楼设计图纸 - 3
  • 小型办公楼设计图纸 - 4
    小型办公楼设计图纸 - 4
  • 小型办公楼设计图纸 - 5
    小型办公楼设计图纸 - 5
  • 小型办公楼设计图纸 - 6
    小型办公楼设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
