5层小型办公楼空调设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑设计面积：6000平方米
建筑地上层数：5层
图纸设计深度：施工图
参考图纸：11张
设计年代：近代
设计内容：空调,冷热源
冷热源：空气源热泵
空调系统：全水系统
采暖系统：热水辐射
水系统：双管制,同程式
送风方式：散流器送风
项目所在地：浙江

附件详情

设计施工总说明
空调系统原理图
屋顶机组基础布置图
机组配电箱原理图
空调系统图
地暖系统图

附件详情

该项目位于浙江省宁波市,一座小型办公建筑，建筑面积为6000m2，地上共五层。空调夏季冷源采用风冷热泵机组提供7℃/12℃的冷冻水；冬季热源提供40℃/45℃的热水。空调系统采用风机盘管集中式供冷，冬季采用热水辐射采暖。水系统采用两管制系统，膨胀罐定压，水系统采用同程布置......

，图纸共11张。





以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

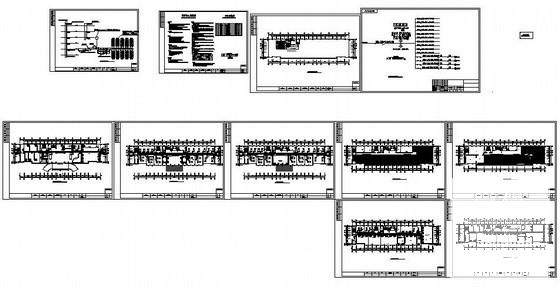

第 1 张图

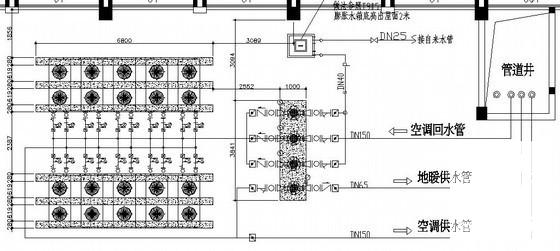

第 2 张图

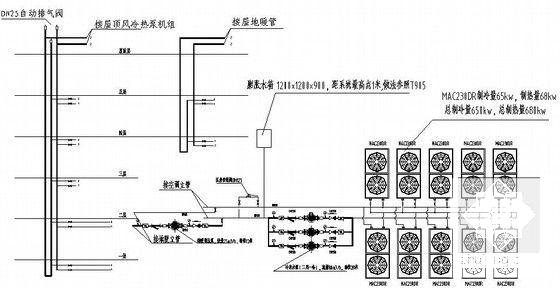

第 3 张图

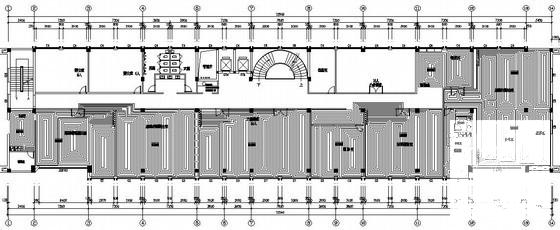

第 4 张图

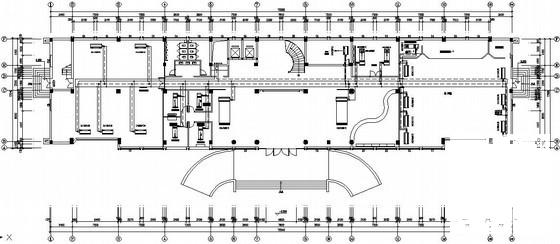

第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
