2层高级高尔夫球会A型别墅样板房建筑施工CAD图纸

  • 别墅类型:独栋别墅
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:广东
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:770.1平方米
  • 容积率:0.45平方米
  • 建筑高度:7.9m
  • 地上层数:2层
  • 效果图:无

附件详情

工程名称:A型别墅样板房
建设地点:xxx高尔夫球会
建设单位:xx房地产开发有限公司
使用功能:别墅
建筑类别及耐火等级 :二类, 耐火等级为二级
抗震设防烈度 :7度
建筑耐久年限 :二级50年
主要结构类型 : 框架
A型别墅样板房建筑面积:770.1平方米
建筑层数:2
容积率:0.45
建筑总高度:7.9米
建筑层高:一层4.3米。


剖面

总图

侧立面图

总图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

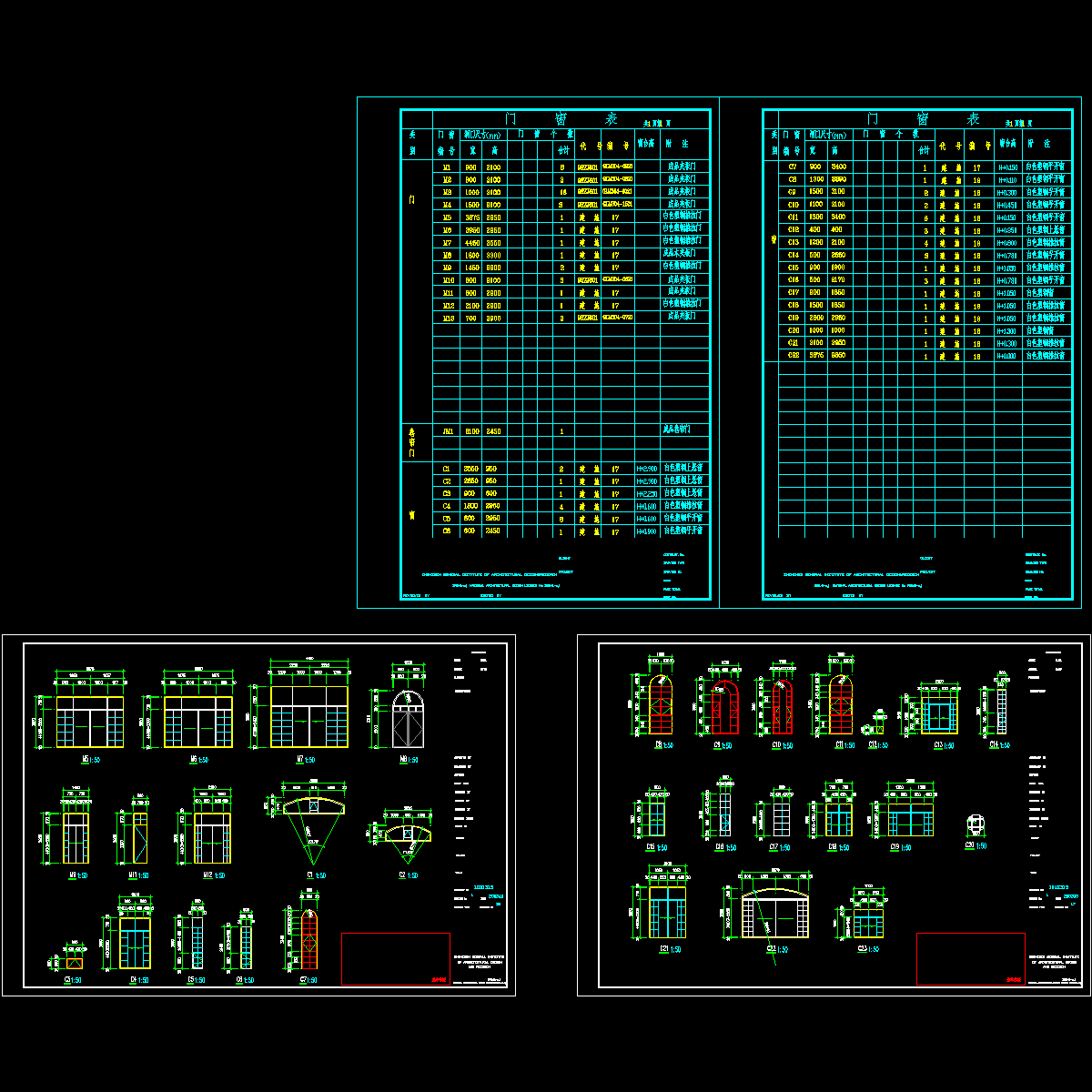

  • 门窗详图.dwg
    门窗详图.dwg

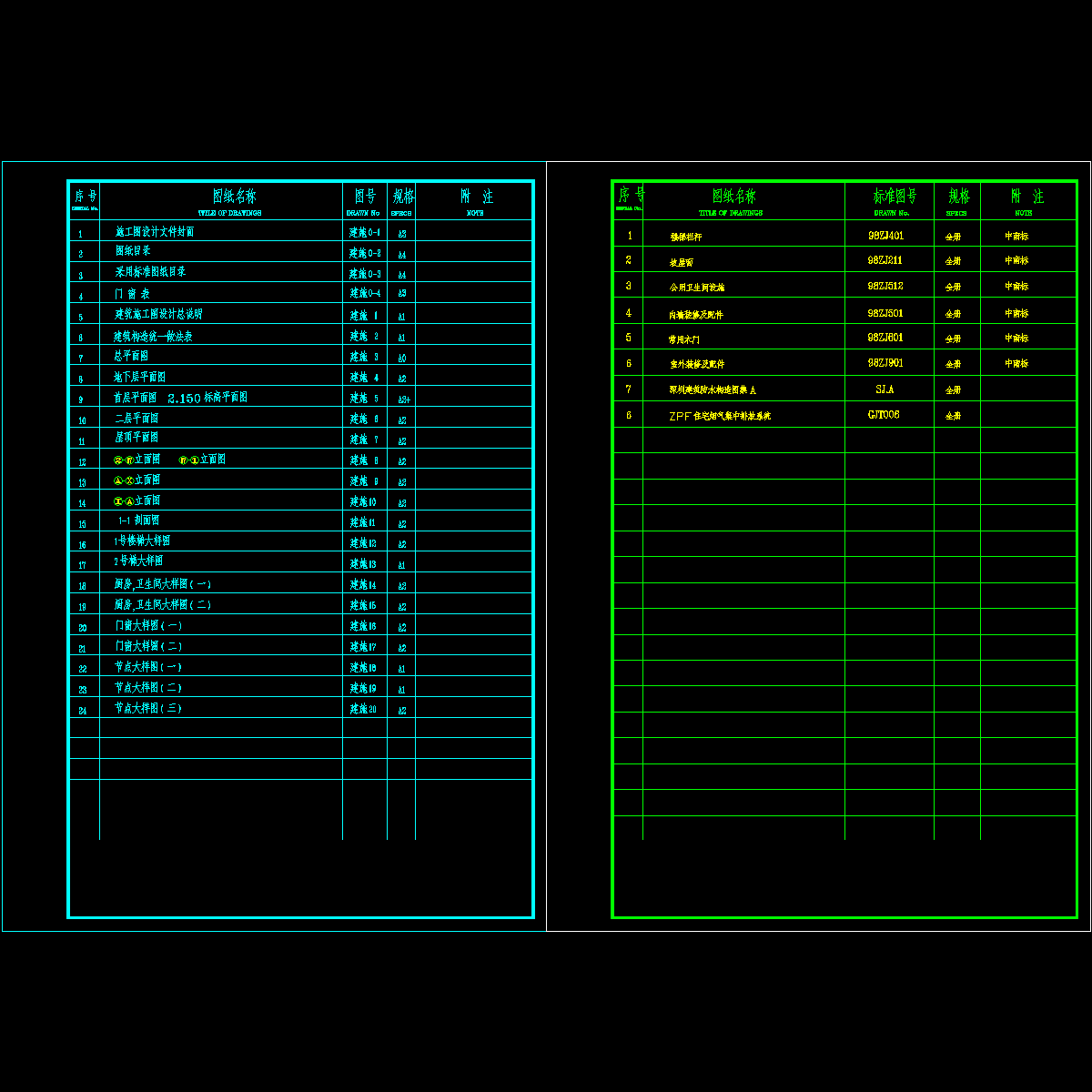

  • 图纸目录.dwg
    图纸目录.dwg

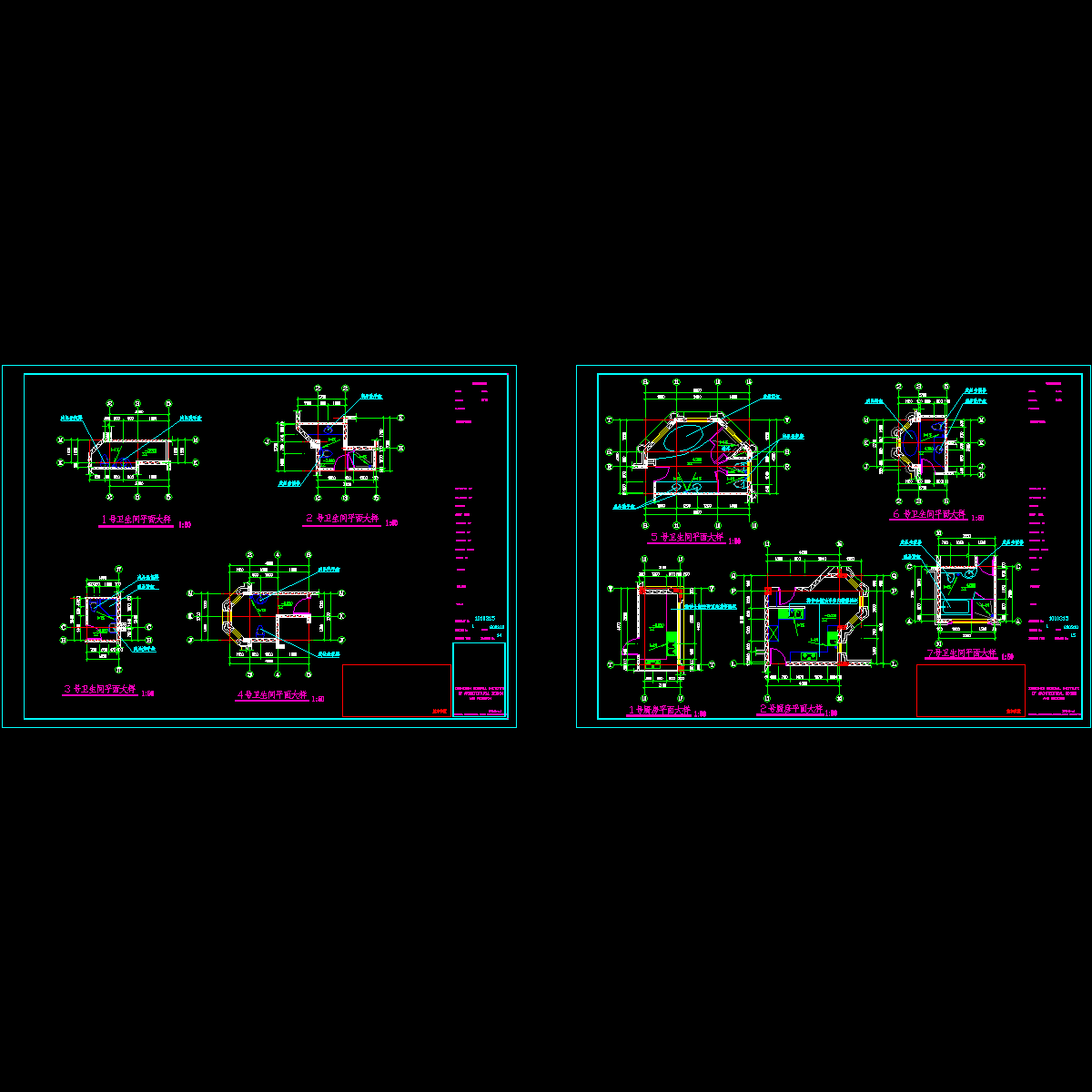

  • 卫生间大样.dwg
    卫生间大样.dwg

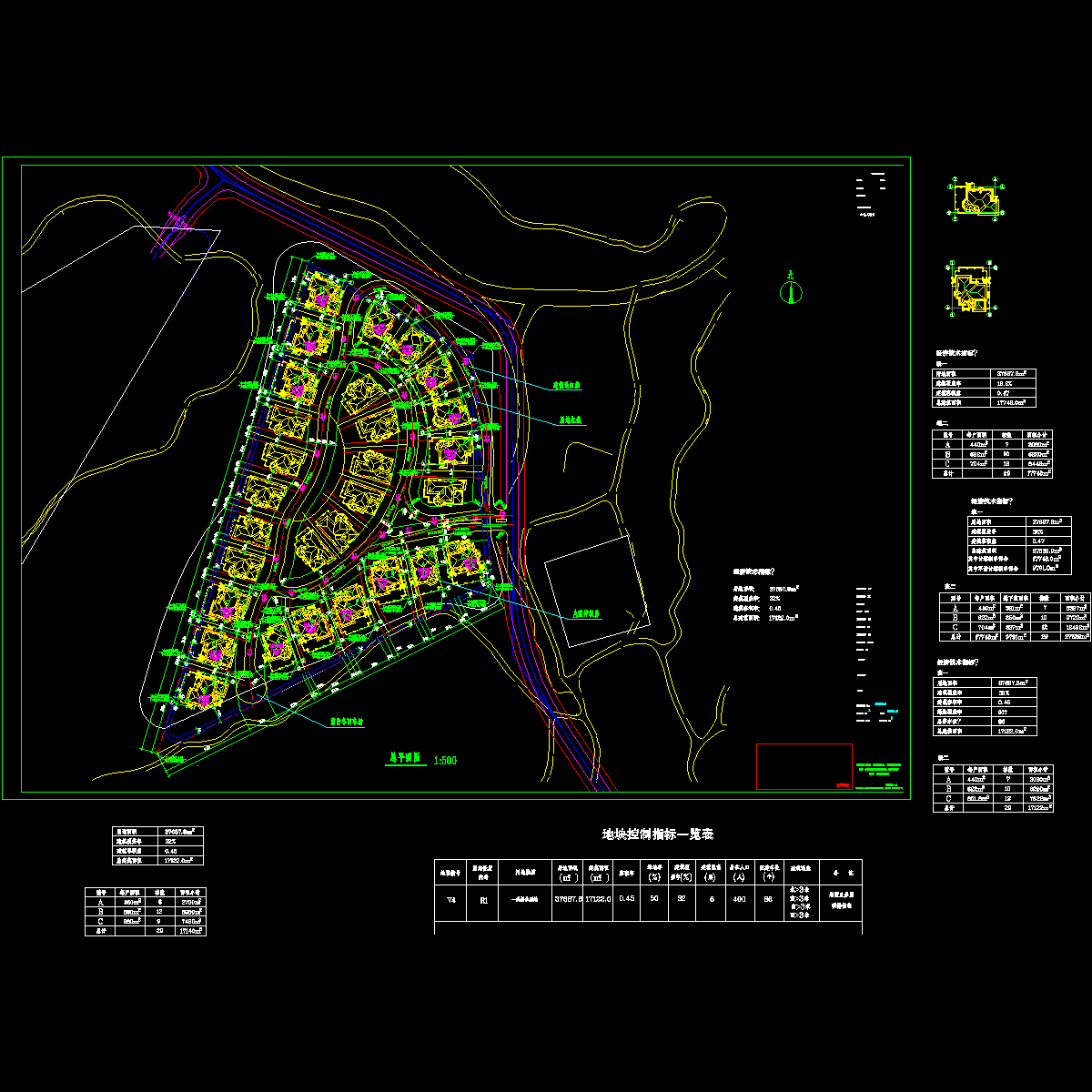

  • 总平面.dwg
    总平面.dwg

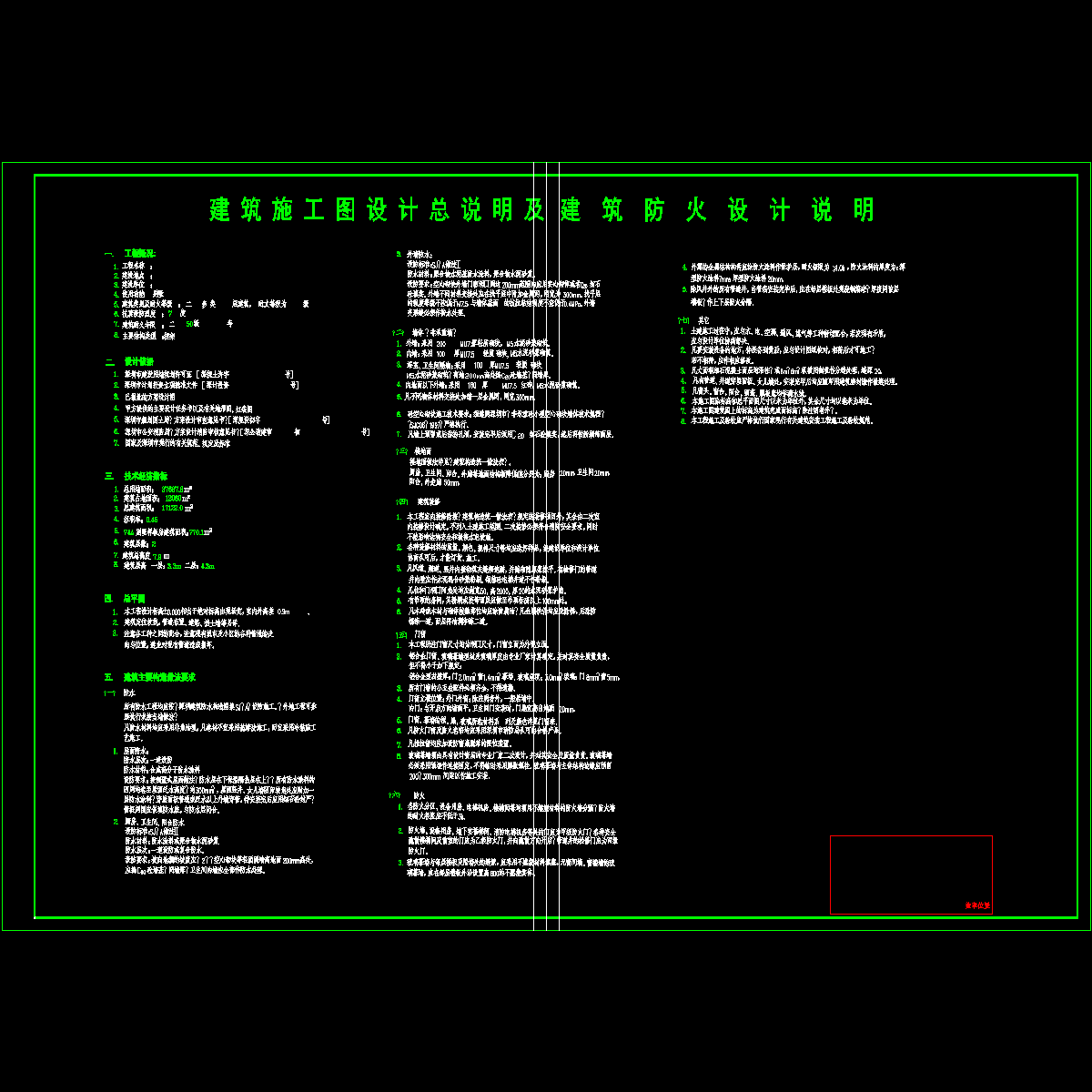

  • 总说明.dwg
    总说明.dwg
  • a平面图.dwg
    a平面图.dwg
  • 封面.dwg
    封面.dwg
  • 构造做法.dwg
    构造做法.dwg
  • 节点大样图.dwg
    节点大样图.dwg
  • 立面,剖面图.dwg
    立面,剖面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
