小区景观施工CAD图纸全套

资料简介
赚取积分

地形地貌：平地
档次定位：普通住宅
知名地产类型：居住区集中公园
图纸设计深度：施工图
图纸设计风格：现代风格
图纸设计格式：CAD2000
参考图纸：27张
景观设施：驳岸挡土墙,水景设计,停车场,铺装设计

附件详情

一套完整景观施工图纸：这是一套完整的住宅区景观施工图纸，竖向设计、节点详图、管线设计、绿化施工图等等比较全面，希望为行业爱好者们提供参考。
00说明 01总平面 02地形平面 03绿化 04管线1 05分区平面 06水体 07景区1 08景区2 09景区3 10景区45 11A-A剖面 12B-B剖面 13C-C-1剖面 14C-C-2剖面 15DE剖面 16FGHIJKL剖面图 17MNOP剖面 18井 19园路、铺地、台阶 20 21挡土墙 22车库花架 23花架 24木平台 25管 28苗表
共有27张CAD图纸，欢迎网友下载借鉴~

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源

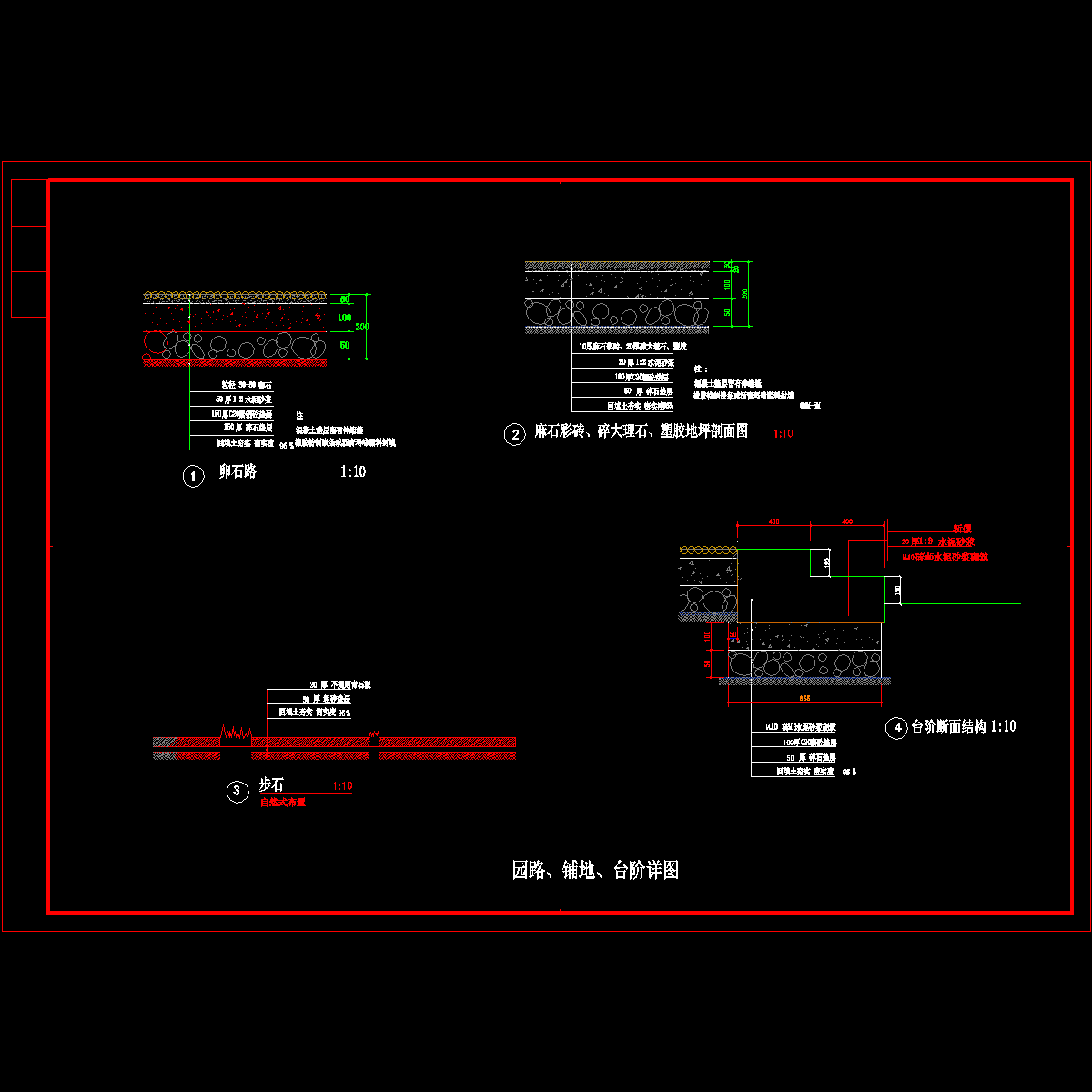

19园路、铺地、台阶.dwg

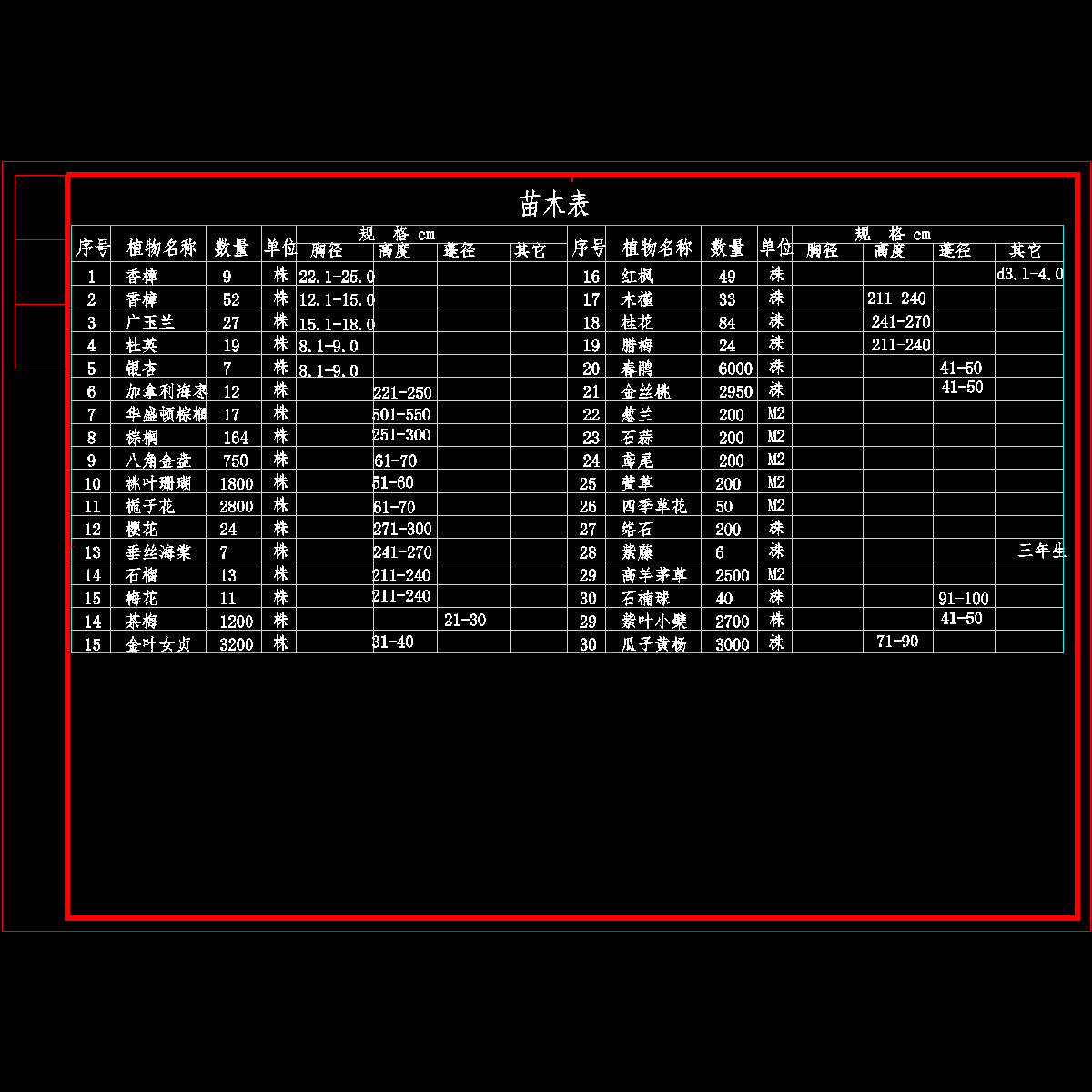

28苗表.dwg

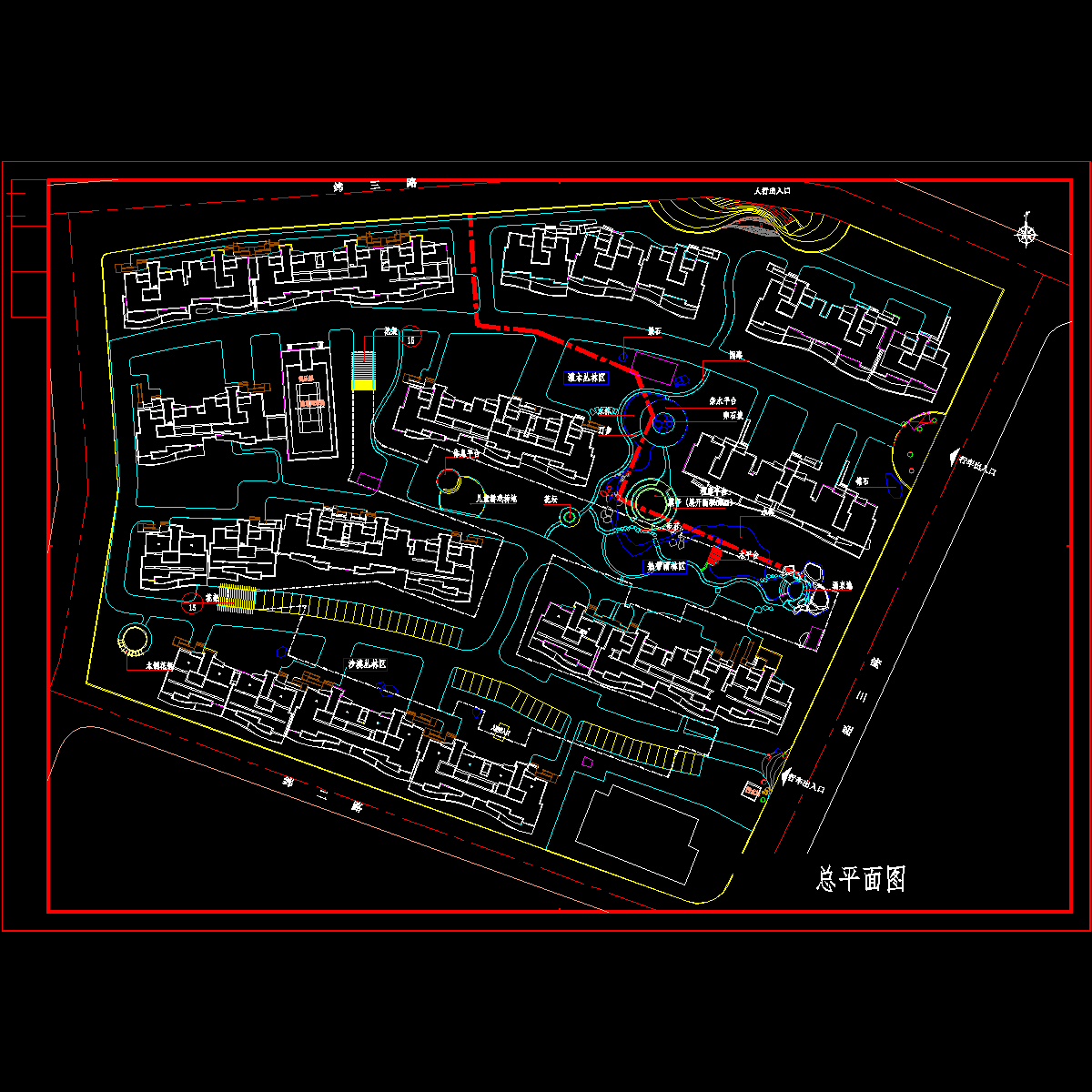

01总平面.dwg
07景区1.dwg

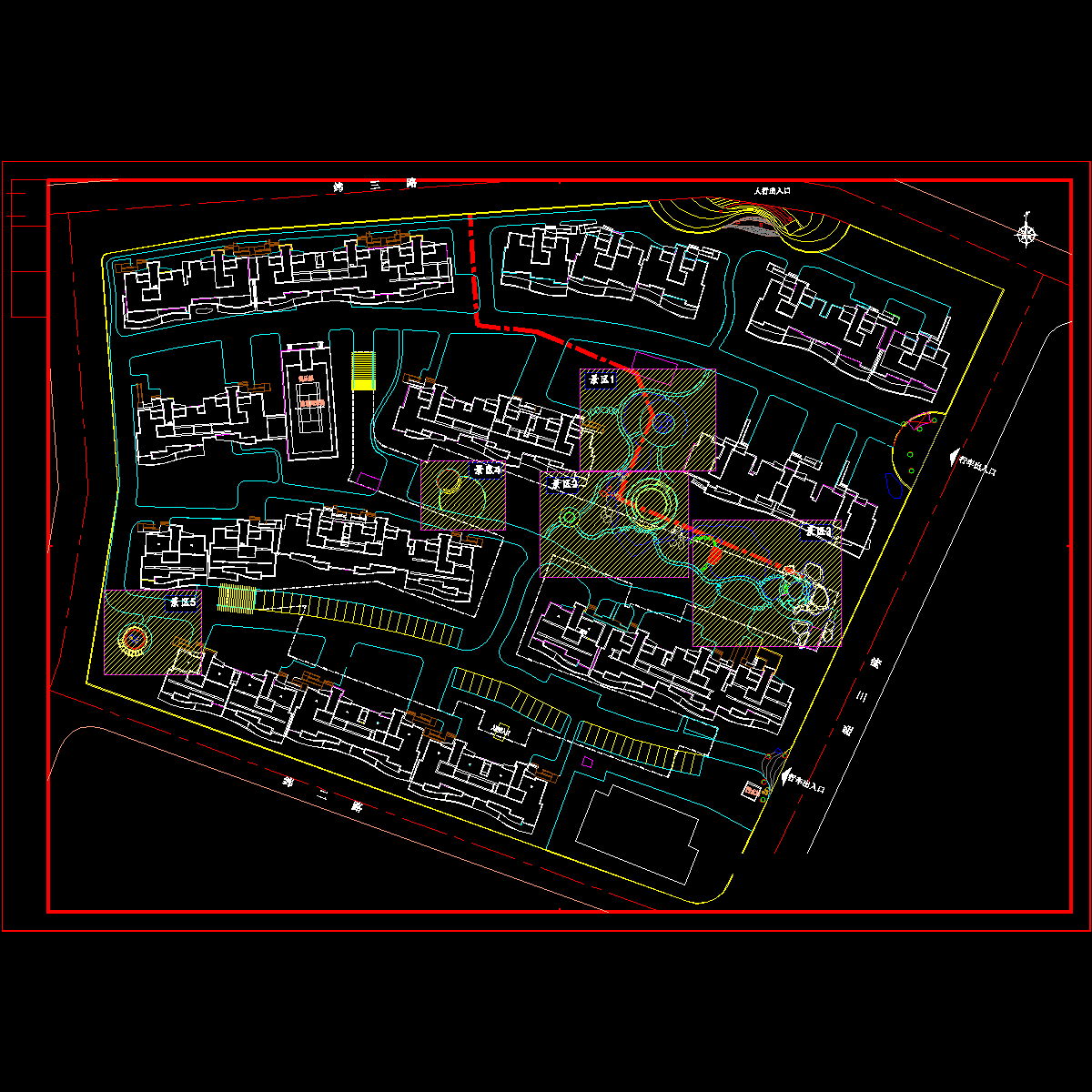

05分区平面.dwg
04管线1.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2024-01-02
评论次数：0

浏览次数：0
文件大小：3.93 MB

收藏次数：0
文件名称：附件-995985895099595588.rar
