4层大型建材商场强弱电施工图纸（车库）
- 负荷等级：三级
- 防雷等级：第三类
- 火灾保护分级：二级
- 接地方式：TN-S
- 强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 地上层数：4层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：61张
- 地下室用途：车库,设备用房
附件详情
- 1、电气设计说明
- 2、10KV电气主接线
- 3、1#进线柜二次接线图
- 4、照明供电系统图
- 5、380/220V主接线图
- 6、消防报警联动控制系统图
- 7、动力供电系统图
- 8、消防动力供电系统图
- 9、事故照明供电系统图
- 10、65AH直流系统原理图
- 11、综合自动化系统图
- 12、母联柜二次接线图
- 13、进线柜端子排图
- 14、母联柜端子排图
- 15、变压器出线柜二次接线图
- 16、电压互感器柜二次接线图
- 17、接地平面图
- 18、 防雷平面图
- 19、电缆平面示意图
- 20、防雷平面图
- 21、电力平面图
- 22、 照明平面图
- 23、 弱电平面图
附件详情
该附件是大型建材商场强弱电施工图纸，总共61张。
项目地上4层，地下1层。设计内容：照明、动力、防雷接地系统、消防报警联动控制系统、事故照明等内容。

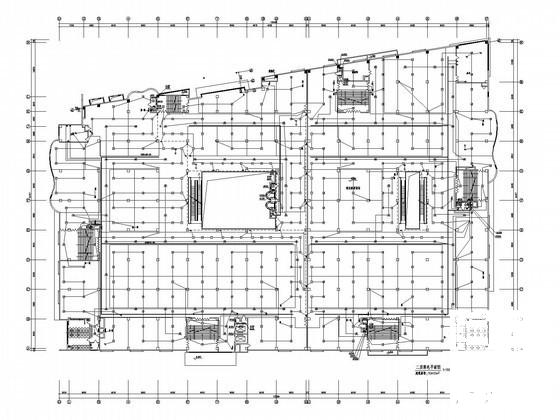

弱电平面图

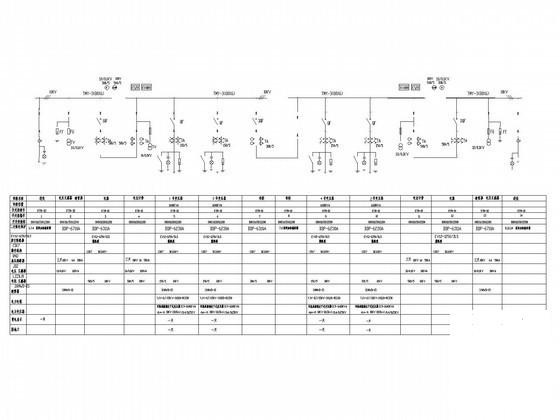

10KV电气主接线

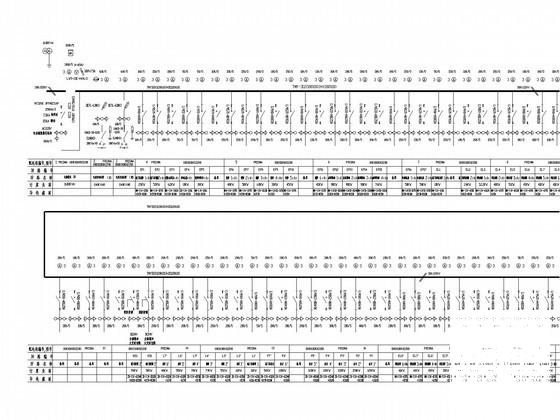

低压配电系统
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

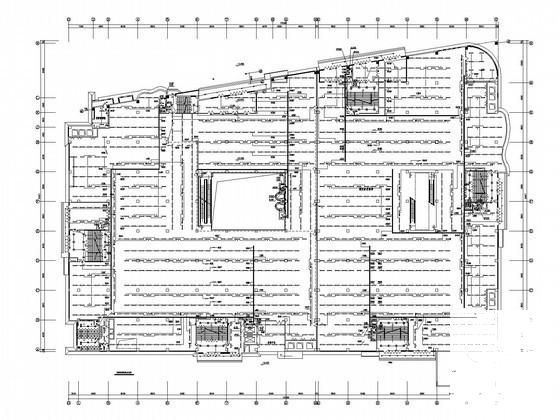

商场施工图纸 - 1 -
商场施工图纸 - 2 -
商场施工图纸 - 3 -
商场施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-24
- 评论次数：0
- 浏览次数：0
- 文件大小：3.36 MB
- 收藏次数：0
-
文件名称：
附件-995856789096776055787.rar
商场施工图纸下载
