建材商场中央空调暖通设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑设计面积:41000平方米
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调,通风,防排烟
  • 空调系统:全空气系统
  • 水系统:双管制

附件详情

建材商场中央空调暖通设计图,包括:各层 平面布置图 ,系统设计图纸,图例,设计说明,设备表,节点大样图等等一系列图纸,共有图纸多张,知名设计院设计,希望对大家有帮助。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

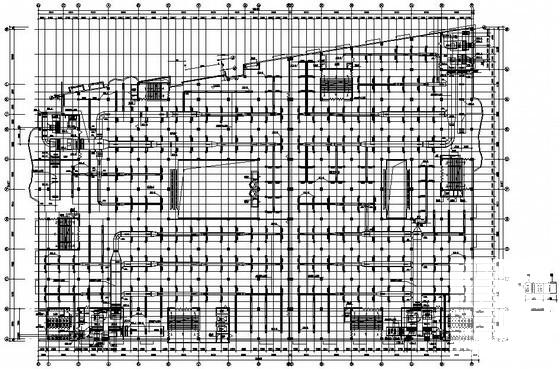

  • 建材商场中央空调暖通设计CAD施工图纸 - 1
    第 1 张图

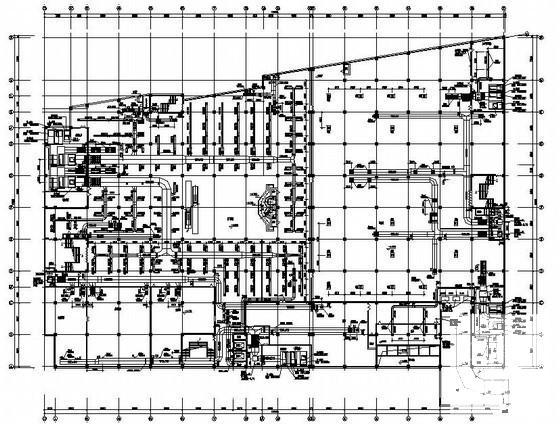

  • 建材商场中央空调暖通设计CAD施工图纸 - 2
    第 2 张图

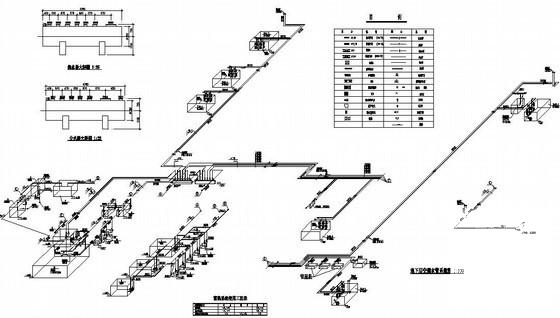

  • 建材商场中央空调暖通设计CAD施工图纸 - 3
    第 3 张图

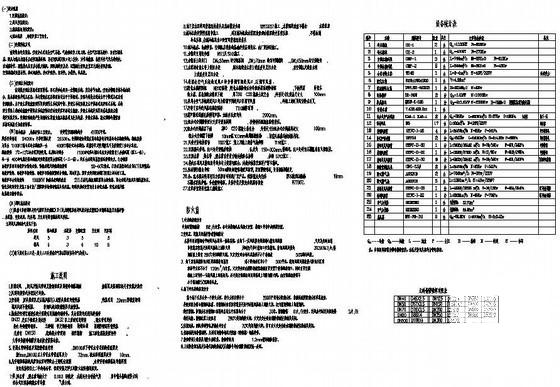

  • 建材商场中央空调暖通设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
