15000平米3层商场中央空调系统图纸

附件详情

本空调工程为一商场空调工程。根据业主要求,空调区域为一至三层,建筑面积为15000平米,空调面积约为11000m2。总负荷约为3200KW;
该项目夏季计算冷负荷约为3200kw,选用螺杆式冷水机组WMD-450.2两台,提供7/12℃冷水,制冷量为3140kw,冬季选用常压燃油锅炉STCWNS-120一台,提供65/55℃热水,制热量为1392kw。选用KFT-400C2冷却塔三台,进出水温度为37/32℃。冷冻水泵三台,两用一备,冷却水泵三台,两用一备。
风系统采用全空气低压送风系统,因整个空调区域为一个大空间,空调末端为吊装式空气处理机组,不设回风管。水系统采用机械循环二管制一级泵系统,冷却水泵ISR200-150-315A三台,两用一备,冷冻水泵三台,两用一备,水系统管道平同程布置。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

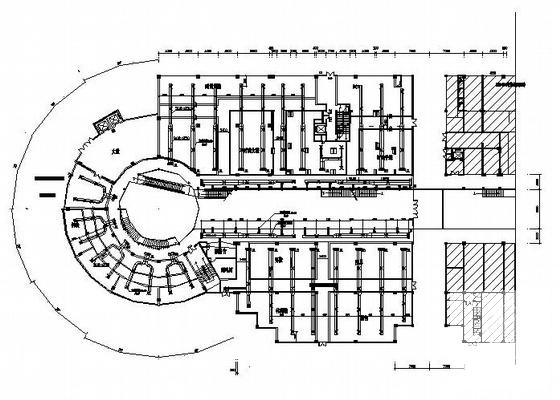

  • 商场中央空调系统 - 1
    商场中央空调系统 - 1

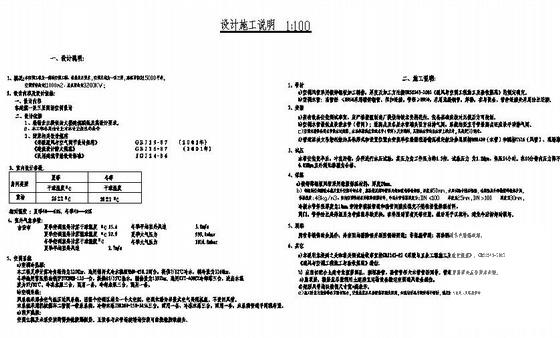

  • 商场中央空调系统 - 2
    商场中央空调系统 - 2

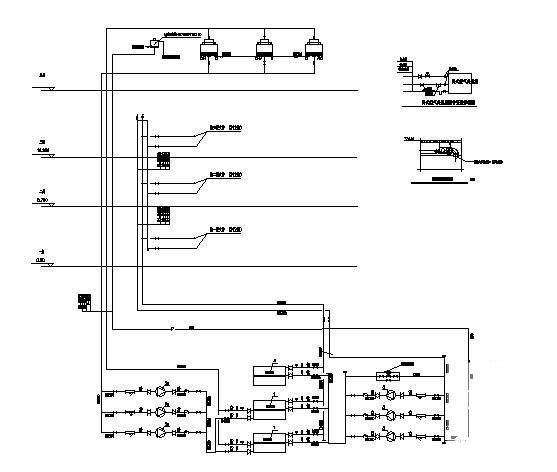

  • 商场中央空调系统 - 3
    商场中央空调系统 - 3
以上是部分截图,请下载附件后查看完整高清内容
