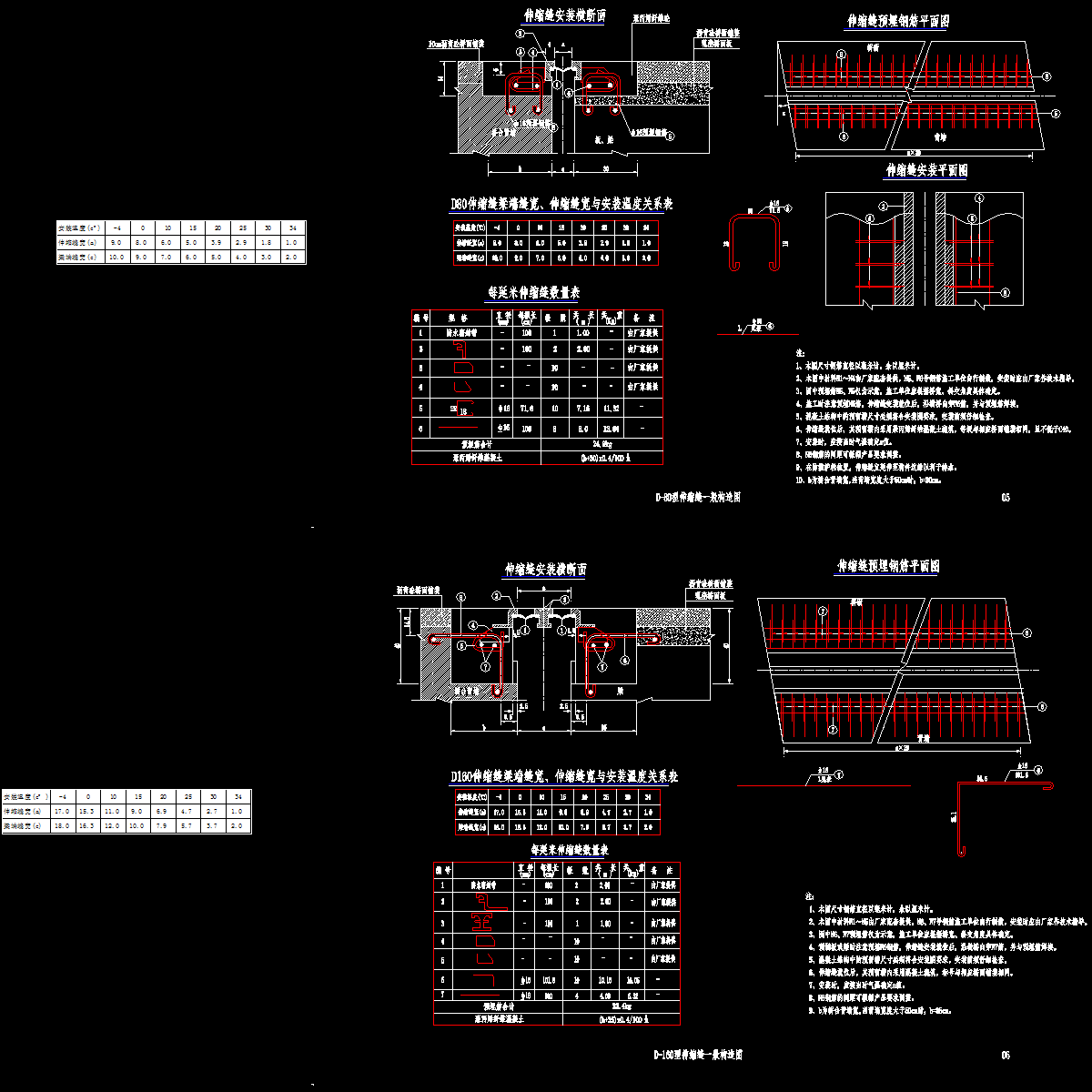

D80型、D160型伸缩缝一般构造CAD图纸

附件详情

注:
1、本图尺寸钢筋直径以毫米计，余以厘米计。
2、本图中材料N1～N4由厂家配套提供，N5、N6号钢筋施工单位自行制做，安装时应由厂家作技术指导。
3、图中预埋筋N5、N6仅为示意，施工单位应根据桥宽、斜交角度具体确定。
4、施工时注意预埋N5筋，伸缩缝安装就位后，沿横桥向穿N6筋，并与预埋筋焊接。
5、混凝土结构中的预留槽尺寸必须符合安装图要求，安装前须仔细检查。
6、伸缩缝就位后，其预留槽内采用聚丙烯纤维混凝土浇筑，等级与相应桥面铺装相同，且不低于C40。
7、安装时，应按当时气温确定a值。
8、N5钢筋的间距可根椐产品要求调整。
9、在防撞护栏位置，伸缩缝宜延伸至构件边缘以利于排水。
10、b为桥台背墙宽,当背墙宽度大于50cm时，b=30cm。
……
共计2张
