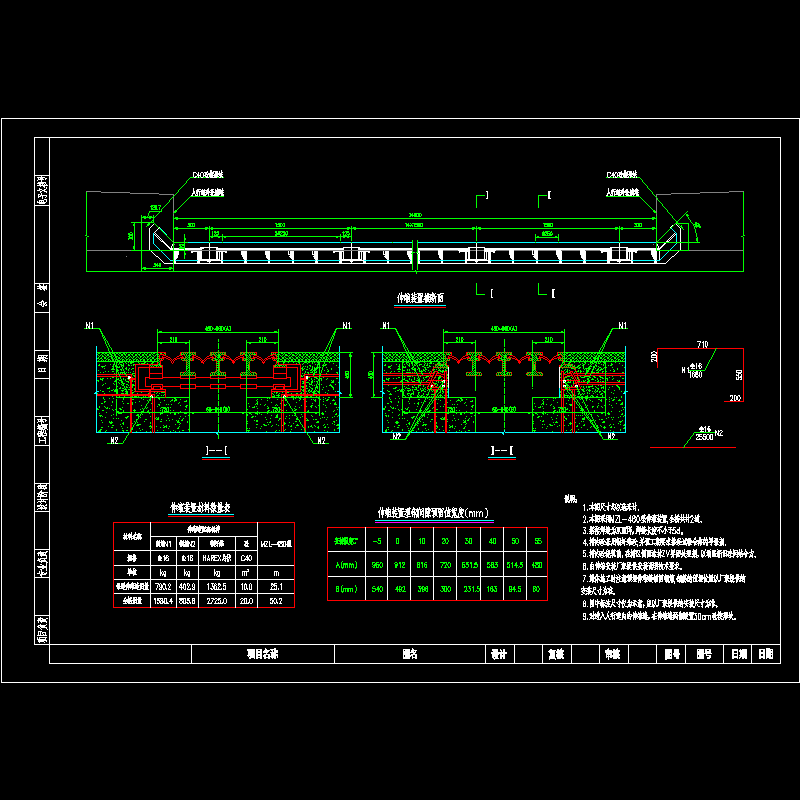

MZL-480型伸缩缝构造图纸CAD

附件详情

本图采用MZL-480型伸缩装置,全桥共计2道。
搭接焊缝为双面焊，焊缝长度不小于5d。
槽内砼采用钢纤维砼,并视工期要求掺经试验合格的早强剂。
槽内砼浇筑前，在槽区侧面涂抹ZV界面处理剂，以增强新旧砼间结合力。
由伸缩安装厂家提供安装说明技术要求。
梁体施工时注意预埋伸缩缝锚固钢筋,钢筋的预埋位置以厂家提供的安装尺寸为准。
对进入人行道内的伸缩缝，在伸缩缝两侧设置30cm砼楔形块。

伸缩装置横断面
伸缩装置材料数量表
伸缩装置型钢间隙预留值宽度(mm)
……
共计1张
