2层厂房给排水施工大样图50Pcad平面图
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑设计面积：5493.05平方米
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
参考图纸：50张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：雨水系统
-
供水设备：水泵站
-
供水方式：市政供水
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
雨水重现期：10年
-
项目所在地：广东
-
设计详细说明：有
该附件为：厂房
给排水施工图
2020 50P，格式为CAD版本。
一、简介：
该项目为丙类厂房，建筑高度11.15米，地上2层，厂房建筑面积5493.05平方米，给水采用市政自来水、排水采用雨、污分流制，给排水设计：冷水系统、雨水排水系统、室外给排水
二、目录
建筑给水排水设计说明、建筑消防系统设计说明、建筑给排水及消防安装通用说明、消防及给排水平面图、首层卫生间给排水大样图等
三、相关图片：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

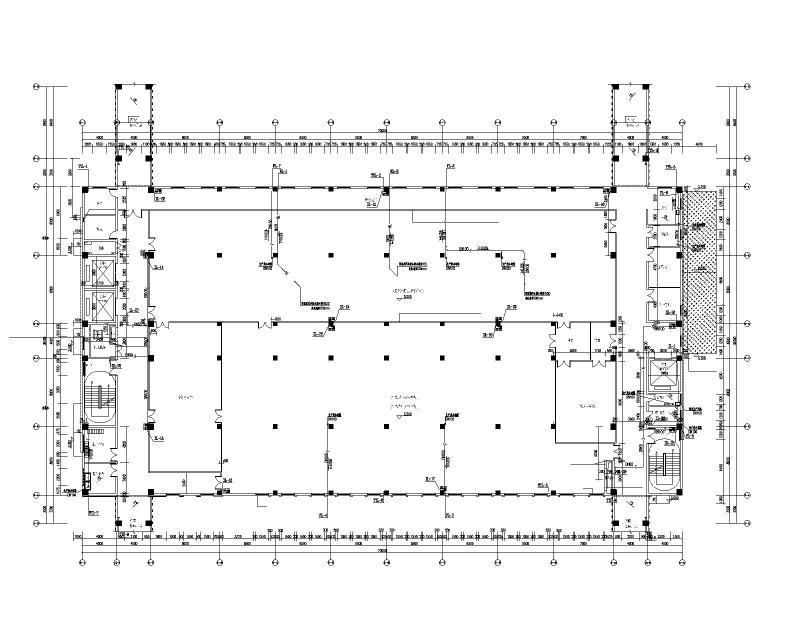

二层消防及给排水平面图 -

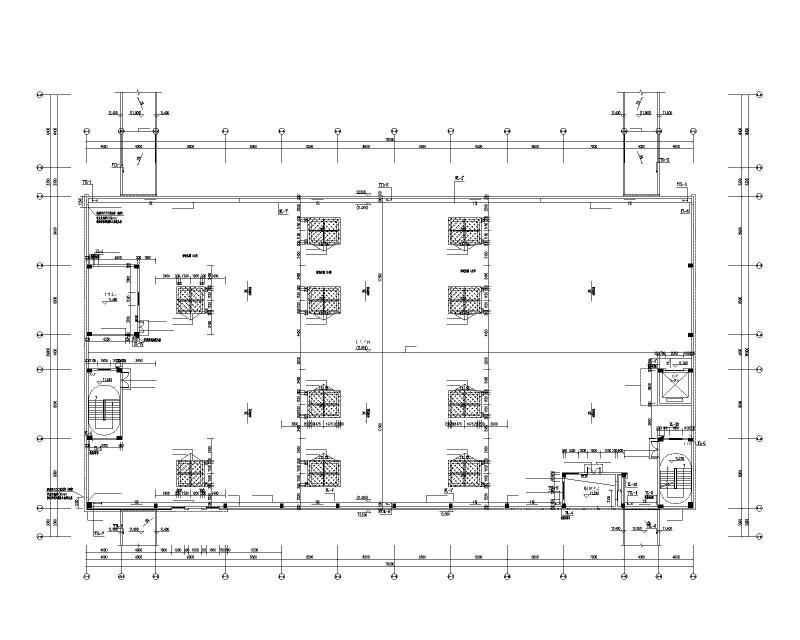

屋面层消防及给排水平面图 -

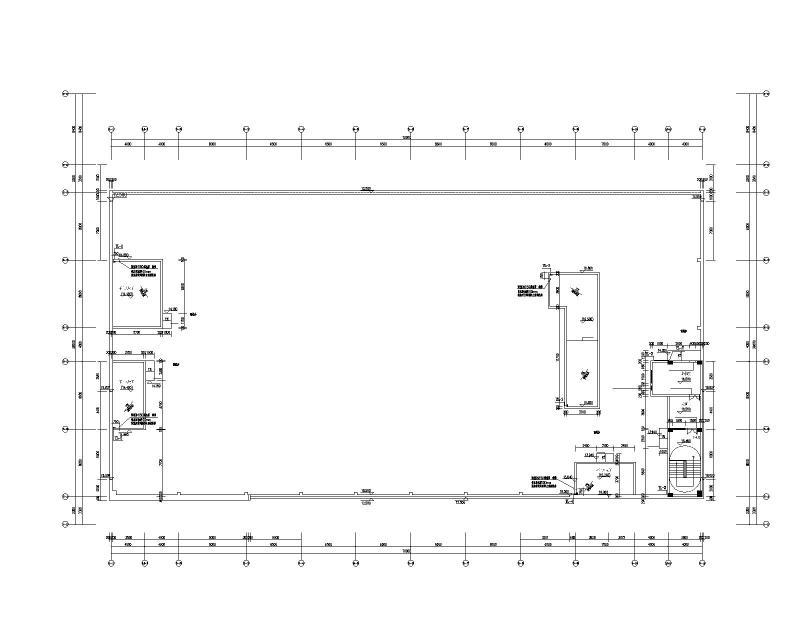

天面层消防及给排水平面图 -

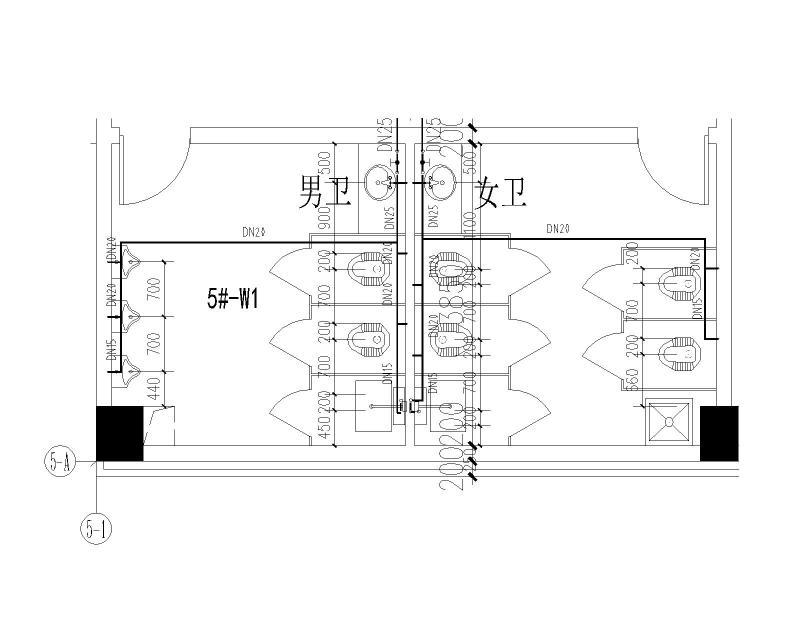

首层卫生间给水平面图 -

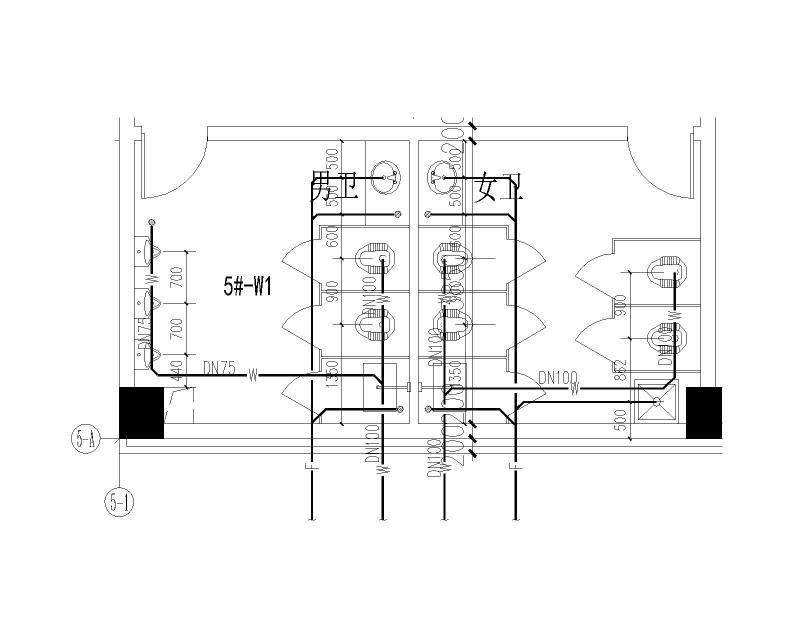

首层卫生间排水平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：13.07 MB
- 收藏次数：0
-
文件名称：
附件-996876765988579909.dwg
