学校卫生室项目给排水施工大样图cad平面图
-
建筑类别：教育,医疗
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
大样节点：卫生间
-
项目所在地：贵州
项目概要：该项目为
贵州省学校卫生室项目
给排水施工图
2019
。建筑高度：7.8m；建筑类别:多层公共建筑；耐火等级：二级。抗震烈度为6度，设计使用年限为50年。
设计范围包括：
1 生活给水系统。
2 生活污、废水排水系统。
3 雨水排水系统。
4 建筑灭火器配置。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
二层给排水平面图 -

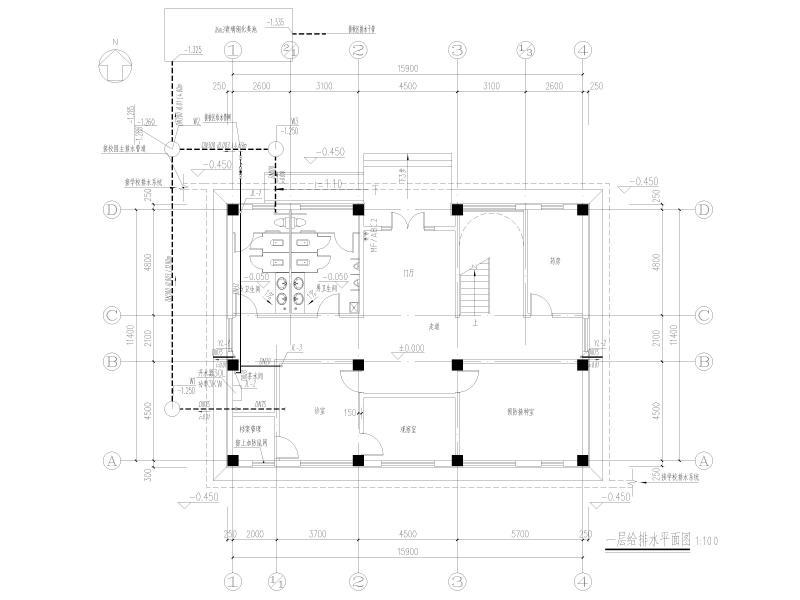

一层给排水平面图 -

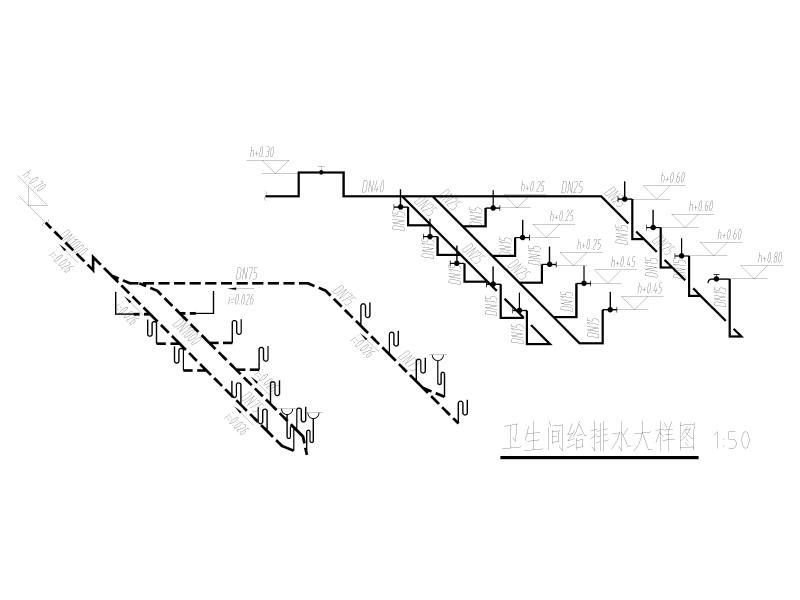

卫生间给排水大样图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.55 MB
- 收藏次数：0
-
文件名称：
附件-996568585678565909.dwg
